?LM3538芯片技术文档总结

LM3538 是一款高度集成的 LED 驱动器，能够并联驱动 6 个 LED，用于单显示器背光应用。独立的 LED 控制允许为部分照明应用选择主显示 LED 的子集。
*附件：lm3538.pdf

我^2^C 兼容控制允许完全可配置背光功能。LM3538 提供多区域环境光传感，允许在环境光条件变化时自主控制背光强度。还提供了一个PWM输入，使用户能够根据显示器的内容动态调整背光强度。

四个集成LDO可通过I完全配置^2^C 能够满足集成摄像头模块等功能的负载点调节需求。LDO 可以由主电池电源供电，也可以通过外部降压转换器的固定输出电压（后置调节）供电，从而提高转换效率。

LM3538 通过以 3/2 增益或通过模式运行电荷泵，无需使用电感器即可提供出色的效率。根据LED正向电压选择适当的增益来维持电流调节，以便在输入电压范围内实现效率最大化

LM3538 采用微型 30 焊球 DSBGA 封装。

特性

• 6 通道背光功能
• 内部 ALS 引擎;PWM 输入支持 CABC
• 用于环境光传感器的内置电源和增益控制
• 效率高达 90%
• 自适应电荷泵具有 1 倍和 1.5 倍增益，可实现最高效率
• 128 个调光步骤，用于 A 组、指数或线性调光，可通过寄存器设置选择
• B 组的 8 种线性调光状态
  LDO：
• 4个可编程LDO（300mA/150mA输出电流）
• 默认启动电压状态
• 低压差：100mV（典型值），负载电流为150mA
• LDO输入电压 = 1.8V至VIN_A
• 过载保护
  组合共同特点：
• 宽输入电压范围：2.7V至5.5V
• 我^2^C 兼容串行接口
• 2 通用输出

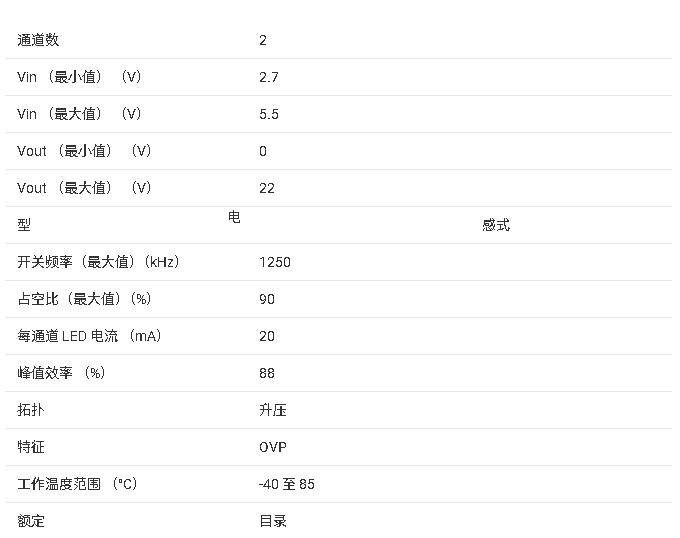

参数

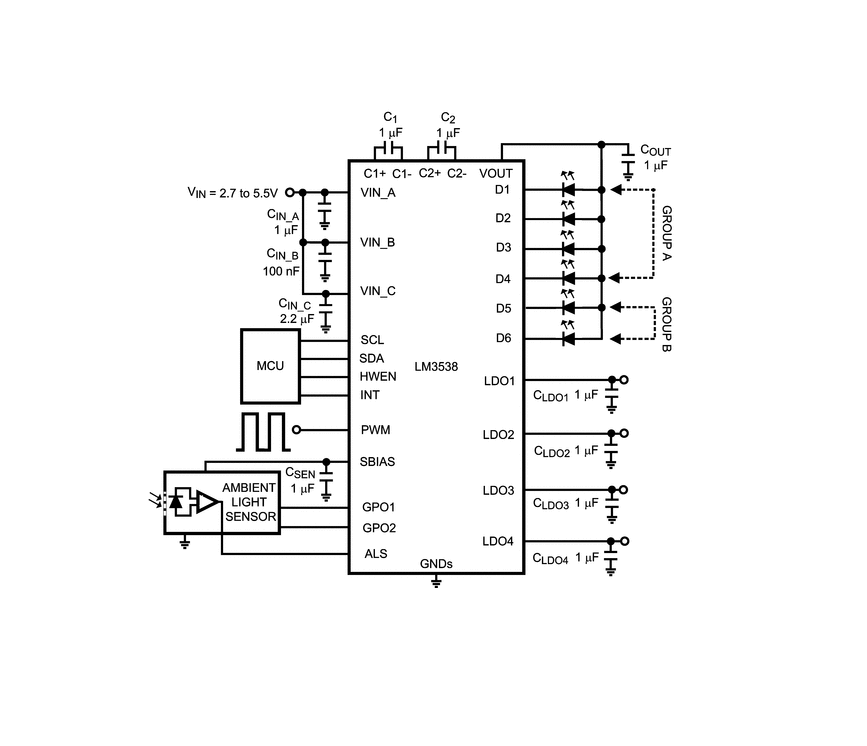

方框图

?1. 产品概述?
LM3538是德州仪器（TI）推出的高集成度LED驱动芯片，专为智能手机、MP3播放器、数码相机等设备的背光照明设计。主要特点包括：

• ?6通道WLED驱动?：支持6路并联LED，可分组控制（Group A/B），最大输出电流150mA
• ?4路集成LDO?：提供可编程低压差稳压器（300mA×1 + 150mA×3）
• ?环境光传感（ALS）引擎?：支持自动背光调节（CABC）和PWM输入动态控制
• ?高效电荷泵?：1x/1.5x自适应增益切换，效率高达90%
• ?I2C兼容接口?：全功能寄存器配置

?2. 关键特性?

• ?LED驱动?
  • Group A支持128级调光（线性/指数曲线可选）
  • Group B支持8级线性调光
  • LED电流匹配精度：Group A典型值0.8%，Group B 0.4%
• ?LDO稳压器?
  • 输出电压可编程范围1.2V-3.3V
  • 典型压差：LDO1 220mV@300mA，其他LDO 100mV@150mA
• ?环境光传感?
  • 内置ALS电阻网络（0.651kΩ-20.2kΩ可选）
  • 支持自动增益切换（高/低增益模式）
  • 5级亮度区域配置

?3. 电气参数?

• ?工作条件?
  • 输入电压范围：2.7V-5.5V
  • 结温范围：-30°C至+110°C
• ?效率与功耗?
  • 静态电流：1.1mA（1x模式）、2.9mA（1.5x模式）
  • 待机电流：1.2μA

?4. 封装与引脚?

• ?30引脚DSBGA封装?（2.5×2.0mm）
• 关键引脚功能：
  • VIN_A/B/C：电源输入
  • D1-D6：LED驱动输出
  • LDO1-4：稳压器输出
  • SCL/SDA：I2C接口

?5. 典型应用?

• 智能手机背光及传感器供电
• 便携式设备的多区域照明
• 摄像头模块的电源管理

?6. 设计注意事项?

• ?电容选型?：推荐X7R/X5R陶瓷电容（低ESR）
• ?热管理?：结温超过160°C触发保护
• ?未使用的输出?：需通过寄存器禁用以优化效率

文档还包含完整的寄存器映射表、时序参数、典型性能曲线及封装机械数据，为硬件设计提供全面参考。
