?LM3424 控制器技术文档总结

LM3424 是一款用于 LED 驱动器的多功能高压 N 沟道 MOSFET 控制器。它可以轻松配置为降压、升压、降压-升压和 SEPIC 拓扑。此外，LM3424 还包括用于 LED 温度管理的热折返功能。这种灵活性以及 75 V 的输入电压额定值使 LM3424 成为大型应用中 LED 照明的理想选择。

可调节的高侧电流检测允许以尽可能高的效率严格调节 LED 电流。LM3424 使用标准峰值电流模式控制，提供固有的输入电压前馈补偿，以实现更好的抗噪性。它旨在通过可编程的折返断点和斜率提供精确的热折返。此外，还提供了一个2.45V基准电压源。
*附件：lm3424.pdf

LM3424 包括一个高压启动稳压器，可在 4.5 V 至 75 V 的宽输入范围内工作。内部 PWM 控制器设计用于高达 2.0 MHz 的可调开关频率，并且可以进行外部同步。该控制器能够进行高速PWM调光和模拟调光。

特性

• V在范围为 4.5 V 至 75 V
• 高侧可调电流检测
• 2 Ω、1A 峰值 MOSFET 栅极驱动器
• 输入欠压和输出过压保护
• PWM 和模拟调光
• 逐周期电流限制
• 可编程软启动和斜率补偿
• 可编程、可同步的开关频率
• 可编程热折返
• 精密基准电压源
• 低功耗关断和热关断

参数

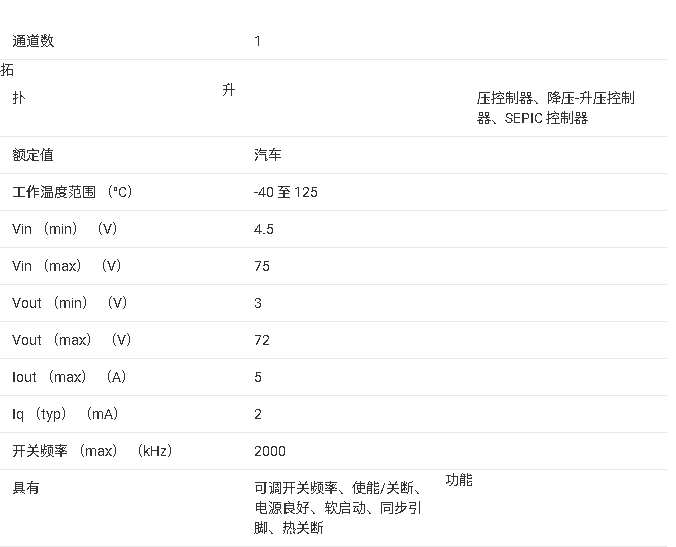

方框图

?概述?
LM3424是一款高压N沟道MOSFET控制器，专为LED驱动设计，支持降压（Buck）、升压（Boost）、升降压（Buck-Boost）及SEPIC拓扑结构。其输入电压范围为4.5V至75V，内置热折返功能，可精准管理LED温度，适用于室内外照明、通用照明等高效率LED驱动场景。

?核心特性?

1. ?关键参数?
   • ?输入电压?：4.5V–75V
   • ?输出电流?：支持高达5A恒流输出（通过外部配置）
   • ?开关频率?：可编程至2MHz，支持外部同步
   • ?保护功能?：输入欠压、输出过压、逐周期电流限制、热关断
2. ?控制与调节?
   • ?峰值电流模式控制?：通过外部电阻（RSNS）检测LED电流，结合高边差分放大器实现精确调节。
   • ?热折返与模拟调光?：通过TSENSE/TREF引脚编程温度折返曲线，CSH引脚支持外部电流源或电位器实现模拟调光。
   • ?PWM调光?：支持高频PWM信号（最高30kHz）控制LED亮度，需外接MOSFET（如Buck-Boost拓扑中的串联开关管）。

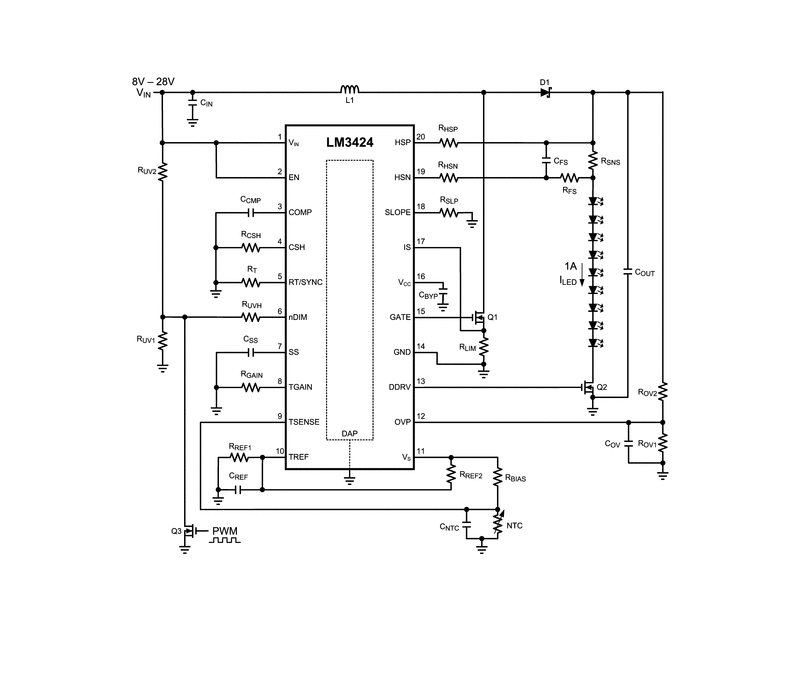

3. ?典型应用电路?
   • ?Boost拓扑?（VIN < VO）：适用于驱动高压LED串，效率可达95%。
   • ?Buck-Boost拓扑?：支持宽输入电压范围，典型效率90%。
   • ?集成功能?：软启动、斜率补偿、同步整流支持。

?设计要点?

• ?电感与电容选择?：需根据ΔiL-PP（建议<40% ILED）和ΔiLED-PP（建议<12mA）计算L1和CO值。
• ?热管理?：通过NTC热敏电阻或精密温度传感器（如LM94022）设置折返点（TBK）和斜率（RGAIN）。
• ?布局建议?：缩小高频环路面积（如开关节点），高阻抗引脚（如COMP、CSH）远离噪声源。

?文档结构?

1. ?功能描述?：详细说明控制逻辑、补偿设计和保护机制。
2. ?应用示例?：提供Buck、Boost、Buck-Boost等拓扑的电路图及BOM表。
3. ?参数表格?：包括电气特性、典型性能曲线（如效率vs输入电压）。

?典型性能?

• 效率：Boost架构在24V输入、32V输出时达95%（图40）。
• 热折返：可编程斜率使LED电流随温度线性下降（图15）。

?附件内容?
完整数据表涵盖引脚定义、绝对最大额定值、热阻信息及机械封装细节（HTSSOP-20）。
