?LM3463动态余量控制器技术文档总结

LM3463 是一款具有动态裕量控制 （DHC） 接口的六通道线性 LED 驱动器，专门用于高功率 LED 照明应用。在-40°C至125°C的温度范围内，每个输出通道的输出电流变化都控制在±1%以下。每个通道的输出电流相互精确匹配，差异也小± 1%。
*附件：lm3463.pdf

通过DHC接口将LM3463连接到开关电源的输出电压反馈节点，可以自动优化系统效率。LM3463 中的动态裕量控制电路根据 LED 的正向电压变化调整初级开关电源的输出电压，从而最大限度地减少外部 MOSFET 的功耗。LM3463 具有线性和开关转换器的优点，可向 LED 提供精确调节的电流，同时最大限度地提高系统效率。

LM3463 的调光控制接口接受模拟和 PWM 调光控制信号。模拟调光控制输入控制所有LED的电流，而PWM控制输入单独控制输出通道的调光占空比。
LM3463 提供先进的保护机制，确保照明系统的高可靠性和稳定性。保护功能包括 V在欠压锁定 （UVLO）、热关断、LED 短路/开路保护和 MOSFET 漏极电压限制。LED 短路保护通过限制 MOSFET 上的功耗来保护 LED 和 MOSFET。

特性

• 动态余量控制输出，以最大限度地提高效率
• 6通道电流稳压LED驱动器
• 高精度模拟调光控制接口
• 4 个独立的 PWM 调光控制输入
• 通过数字数据总线进行调光控制
• 内置最大MOSFET限功率机制
• 允许级联作以扩展输出通道
• 故障指示器输出
• 热关断
• 带滞后的UVLO
• 48L WQFN 封装

主要技术参数

• 宽电源电压范围 （12V-95V）
• 热折叠式调光控制
• DHC 将最低 MOSFET 漏极电压调节至 1V

参数

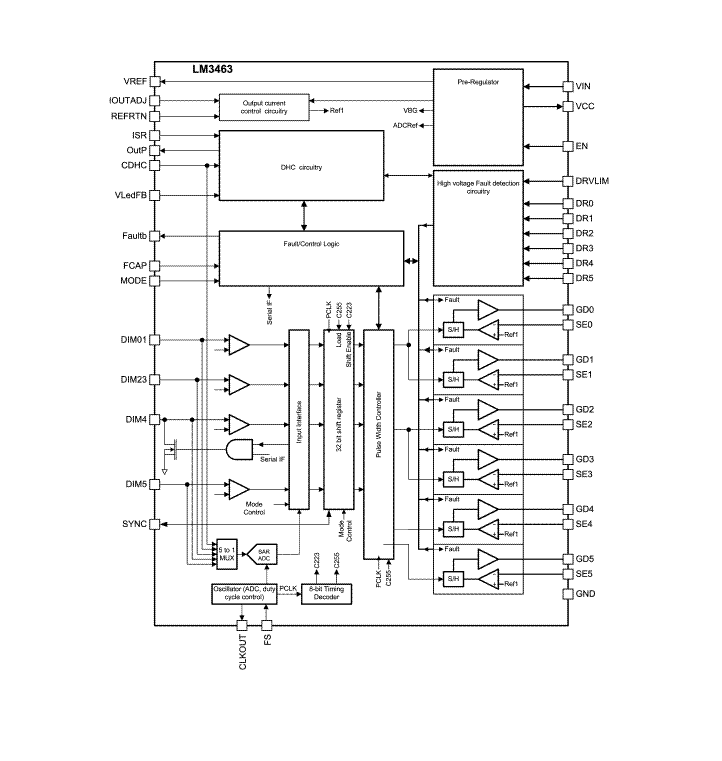

方框图

?1. 产品概述?
LM3463是德州仪器（TI）推出的六通道线性LED驱动器，专为大功率LED照明设计。核心特性包括：

• ? 动态余量控制（DHC） ?：通过调节主电源输出电压，优化系统效率，将MOSFET功耗最小化（稳态时最低VDRn维持1V）。
• ?高精度电流匹配?：各通道输出电流差异<±1%，温度范围-40°C至125°C。
• ?多重调光控制?：支持模拟调光、PWM调光（直接/串行/DC接口模式），调光分辨率达8位（256级）。
• ?保护机制?：包含热关断、LED开路/短路保护、MOSFET功率限制等。

?2. 关键特性?

• ?电源范围?：12V-95V输入，48L WQFN封装。
• ?通道配置?：6路独立恒流输出，每通道可驱动350mA LED电流。
• ?调光接口?：
  • ?直接PWM模式?：通过DIM01-DIM5引脚分组控制。
  • ?串行模式?：32位数据帧控制（4字节对应6通道）。
  • ?DC模式?：0.8V-5.7V模拟电压转换为PWM占空比。
• ?DHC功能?：自动调整主电源电压，维持MOSFET漏极电压为1V，提升效率。

?3. 应用场景?

• 路灯、固态照明（SSL）解决方案。
• 需要多通道高精度电流匹配的LED阵列驱动。
• 支持级联扩展（多片LM3463串联增加通道数）。

?4. 保护与安全?

• ?热管理?：165°C热关断，20°C迟滞。
• ?故障检测?：LED开路时Faultb引脚拉低，故障消隐时间由CFLT设置。
• ?MOSFET保护?：通过DRVLIM引脚设定功率限制阈值（VDRVLIM×4）。

?5. 设计支持?

• ?典型电路?：需外接MOSFET、电流检测电阻（RISNSn）、DHC环路电容（CDHC）等。
• ?启动流程?：上电后通过ISR引脚加速充电，VDHC_READY触发LED状态检测。
• ?级联操作?：支持主从模式同步控制，适用于大规模LED矩阵。

?6. 性能参数?

• ?电流精度?：±1%（全温度范围）。
• ?调光频率?：串行模式488Hz（默认），支持0.78%-100%占空比。
• ?参考电压?：VREF引脚输出2.5V（精度±2.5%）。

文档还包含详细引脚定义、电气特性曲线（如VSEn随温度变化）、封装尺寸及焊盘设计指南，为硬件设计提供完整参考。
