?LM3447 控制器技术文档总结

LM3447 是一款多功能功率因数校正 （PFC） 控制器，旨在满足住宅和商业截相调光器兼容 LED 灯驱动器的性能要求。该器件集成了相位解码器电路和可调保持电流电路，可提供平稳、无闪烁的调光作。基于输入电压前馈的专有初级侧控制技术用于调节 LED 驱动器消耗的输入功率，并在较宽的输入电压范围内实现线路调节。实现谷值开关作以最大限度地减少开关损耗并降低EMI。提供内部热折返电路，以保护 LED 免受基于单个外部 NTC 电阻感应的温度的损坏。其他功能包括 LED 开路和短路保护、逐周期 FET 过流保护、使用内部 812ms 故障定时器的突发模式故障作和内部热关断。
*附件：lm3447.pdf

LM3447 非常适合实现可调光、隔离式单级 LED 灯驱动器，其中简单性、低元件数量和小解决方案尺寸至关重要。该器件目前采用 TSSOP 14 引脚封装。

特性

• 集成相位角解码
  • 兼容前缘和后缘
  • 超过 50：1 的调光范围
• 具有低总谐波失真的功率因数校正
• 使用输入电压前馈技术进行初级侧控制
• 具有改进线路调节的输入功率调节方案
• LED 的恒功率工作，以补偿随温度和寿命变化的正向电压
  变化
• 固定频率不连续导通模式作
• 谷值开关作，实现高效率和低 EMI
• 高效的 TRIAC 保持电流管理
• 用于 LED 保护的热折返功能
• LED开路和短路保护

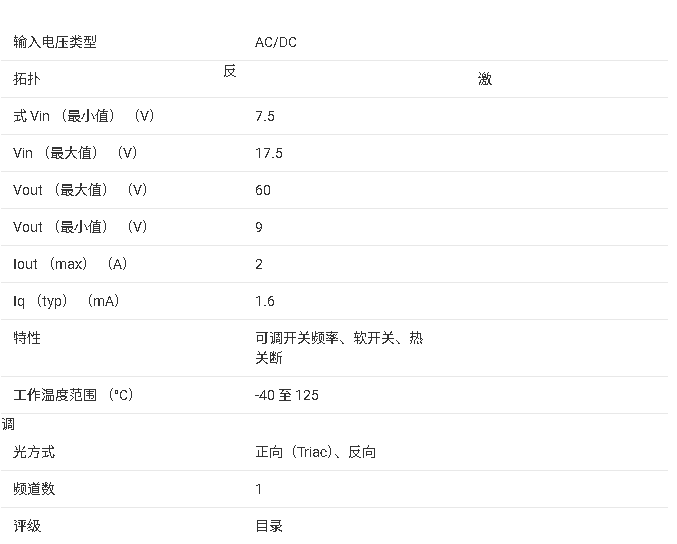

参数

方框图

1. 产品概述?
LM3447是德州仪器（TI）推出的一款专用于LED照明的AC-DC功率因数校正（PFC）控制器，支持相位调光兼容性。其核心特性包括：

• ?集成相位解码?：兼容前沿（Leading Edge）和后沿（Trailing Edge）调光器，调光范围超过50:1。
• ?初级侧控制?：通过输入电压前馈技术实现功率因数校正（PFC），总谐波失真（THD）低。
• ?恒功率输出?：补偿LED因温度或老化导致的电压变化，提升光效一致性。
• ?保护功能?：包括LED开路/短路保护、热折返（Thermal Foldback）和逐周期FET过流保护。

?2. 关键特性?

• ?调光兼容性?：支持TRIAC调光器，通过内部解码电路实现无闪烁调光。
• ?高效拓扑?：固定频率断续导通模式（DCM）结合谷底开关（Valley Switching），降低开关损耗和EMI。
• ?热管理?：通过外部NTC电阻监测温度，触发热折返以保护LED。
• ?封装?：14引脚TSSOP封装，适用于紧凑型设计。

?3. 典型应用?

• 家用LED灯泡（A19、PAR30/38等）。
• 商业照明（筒灯、吊灯等）。
• 工业固态照明系统。

?4. 工作原理?

• ?输入功率调节?：通过前馈控制技术稳定输入功率，间接调节LED电流。
• ?调光控制?：解码相位角信号，动态调整功率设定点以实现平滑调光。
• ?保护机制?：包括VCC过压保护（OVP）、故障定时器（812ms）和热关断（165°C）。

?5. 设计要点?

• ?变压器设计?：需确保DCM操作，磁化电感（LM）需满足公式约束。
• ?外围元件选型?：如输出电容（CBULK）需限制LED电流纹波，AUX分压电阻（RAUX1/RAUX2）设置OVP阈值。
• ?热折返配置?：NTC电阻（RNTC）需根据β值和目标断点温度（如70°C~90°C）选择。

?6. 文档补充信息?

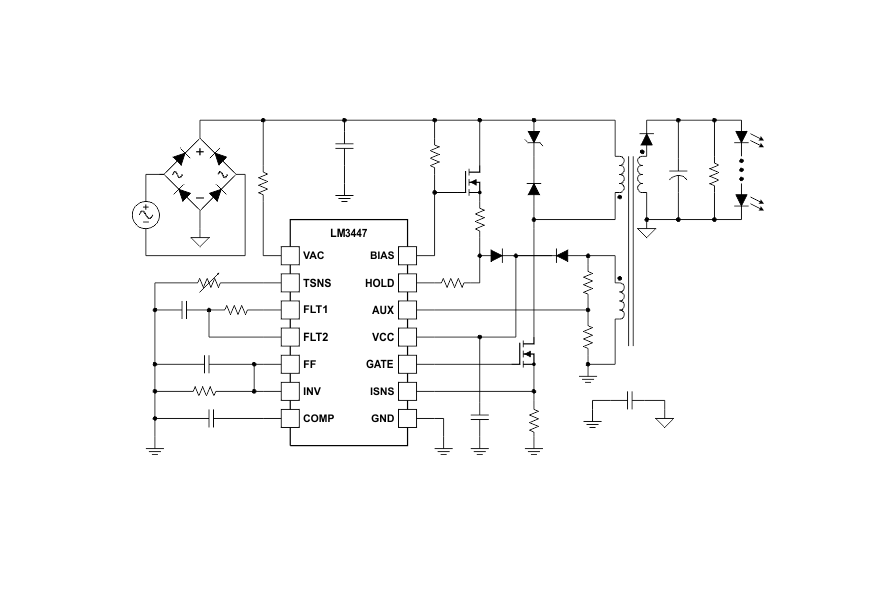

• 包含电气特性表、典型性能曲线、引脚功能描述及典型应用电路图。
• 提供绝对最大额定值、推荐工作条件及ESD保护等级（HBM 2kV）。
