华大九天新一代全定制IC设计平台Empyrean Aether介绍

引 言

随着半导体产业迈向更先进的工艺节点与更高的设计复杂度，模拟、射频、存储、封装、光电、3DIC等领域的芯片设计者们，正承受着来自设计周期、性能功耗与上市时间(Time-to-Market)等多方面的巨大压力。任何一个环节出现瓶颈，都会直接冲击设计团队的创新效率与市场竞争力。面对挑战与机遇，华大九天倾力打造的新一代全定制IC设计平台—Empyrean Aether，以其完整、高效、智能的卓越特性，为工程师们提供了强大引擎。

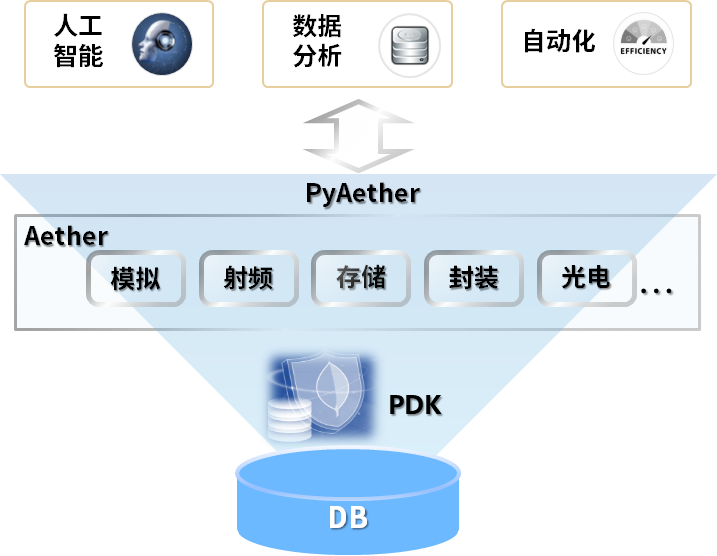

Aether全定制设计平台具备强大的技术覆盖能力，可全面支持模拟、射频、存储、封装、光电、3DIC等多领域芯片的全流程设计工作，为复杂芯片系统的研发提供一体化解决方案。PyAether生态系统基于Python统一架构，提供了超过1.2万个Python API接口，便于用户轻松构建电路与版图自动化任务，快速进行各类数据处理与分析，从而有效减少重复性操作，大幅提升设计效率和产能。

Aether平台不是单一工具的集合，而是一个深度集成、协同作战的生态系统。它无缝整合了从前端到后端的核心设计流程，涵盖了原理图设计(SE)、版图设计(LE)、混合信号设计与仿真环境(MDE)、原理图驱动版图(SDL)等。

01Aether SE

坚实之基，源于高效精准的原理图设计

原理图是芯片设计的蓝图，其效率和准确性直接决定了项目的成败。Aether SE 作为全定制流程的起点，为设计者提供了极致流畅与精准的创作体验。

● 敏捷高效的编辑环境：Aether SE 拥有现代化的图形界面、灵活的自定义设置(如快捷键、工具栏)和强大的层次化设计能力。无论是复杂的模拟电路还是大规模的数模混合信号设计，工程师都能轻松驾驭，快速将设计构想转化为精确的电路图。

● 内建的“质量防火墙”：设计即验证。Aether SE提供强大的实时电气规则检查(Realtime ERC)、原理图对比(SVS)和层次化网络追踪功能。这些功能如同时刻待命的专家，在设计过程中即时发现并提示潜在的连接错误和不一致性，从源头上保证了设计的正确性，极大减少了后期调试的返工成本。

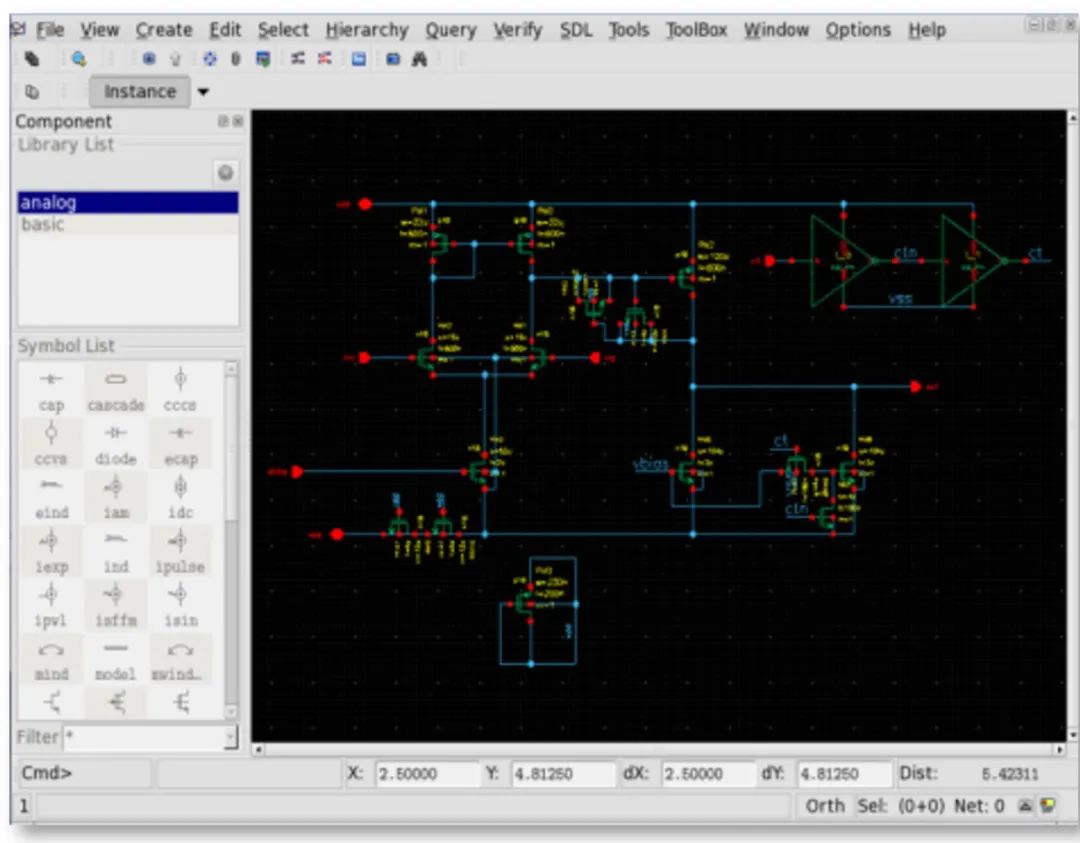

Aether SE GUI界面

02Aether MDE

全面验证，铸就极致可靠的仿真信心

仿真是连接设计与现实的桥梁。Aether MDE 作为一个强大的混合信号设计与仿真管理环境，为工程师提供了全面、便捷、深度的分析验证手段，确保芯片在各种工况下都能稳定运行。

● 全景式仿真管理：Aether MDE 将复杂的验证流程整合于一个统一、直观的环境中。无论是常规的DC、TRAN、AC分析，还是极具挑战性的多Corner仿真，设计师都能轻松设置与管理，从而高效评估芯片在不同工艺、电压和温度(PVT)下的性能表现。

● 深入洞察设计：支持参数扫描、蒙特卡洛(Monte Carlo)分析以及与波形查看工具iWave的无缝交互返标。设计师不仅能直观地查看电压、电流波形，更能将Vth、Beta等关键器件参数返标回原理图上，深度洞察电路的内在特性和性能瓶颈。

● 从容应对复杂系统：全面支持数模混合仿真(含System Verilog)和后仿真流程，并可利用LSF集群进行分布式仿真，从容应对PMIC、RF、存储器等复杂芯片的验证挑战。

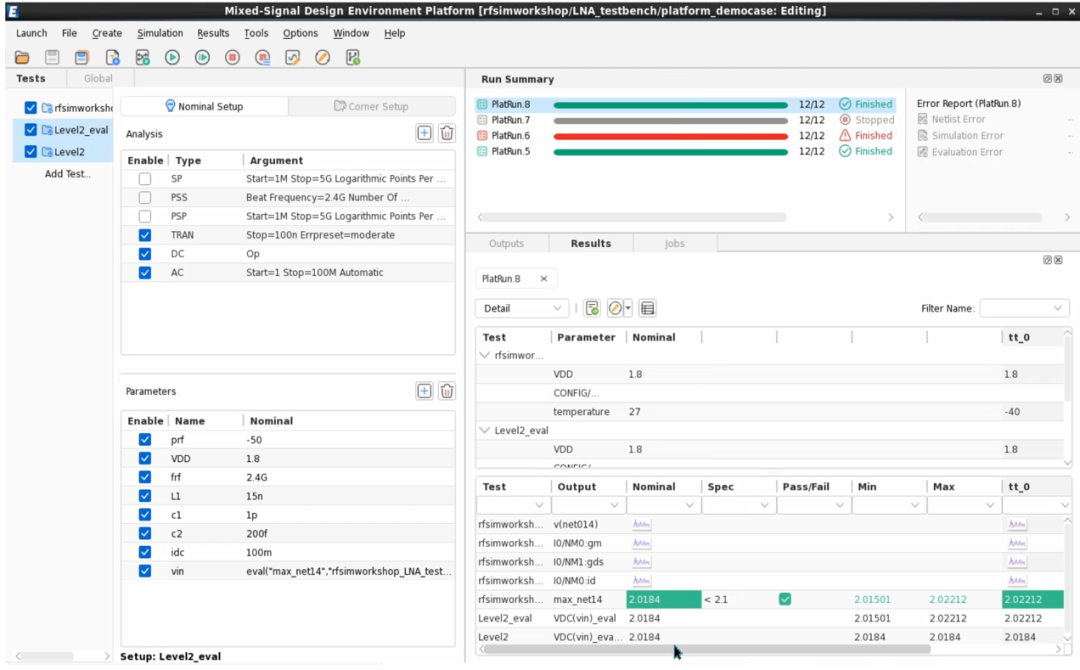

Aether MDE GUI界面

03Aether LE & SDL

无缝衔接，实现从理想到现实的跨越

从原理图到物理版图，是设计流程中最耗时且最易出错的环节之一。Aether LE 凭借其强大的版图编辑能力和创新的原理图驱动版图(SDL)核心引擎，将这一过程变得前所未有的高效与可靠。

● 原理图驱动，效率倍增：SDL是Aether平台的精髓所在。它能够一键从原理图生成初始版图布局，自动处理器件的放置、端口和网络连接。设计意图被完整地传递到版图端，通过飞线(Flyline)实时引导布线，大大减少了手动操作和潜在错误。

● 强大的版图编辑与先进工艺支持：Aether LE提供了完备的版图编辑功能，从强大的Wire/Bus编辑到智能的保护环(Guard Ring)创建，应有尽有。更重要的是，其增强版Aether LEADV专为先进工艺打造，全面支持FinFET网格自动对齐、多重曝光(MPT)着色方案等复杂设计规则，助力设计师攻克28nm及以下节点的挑战。

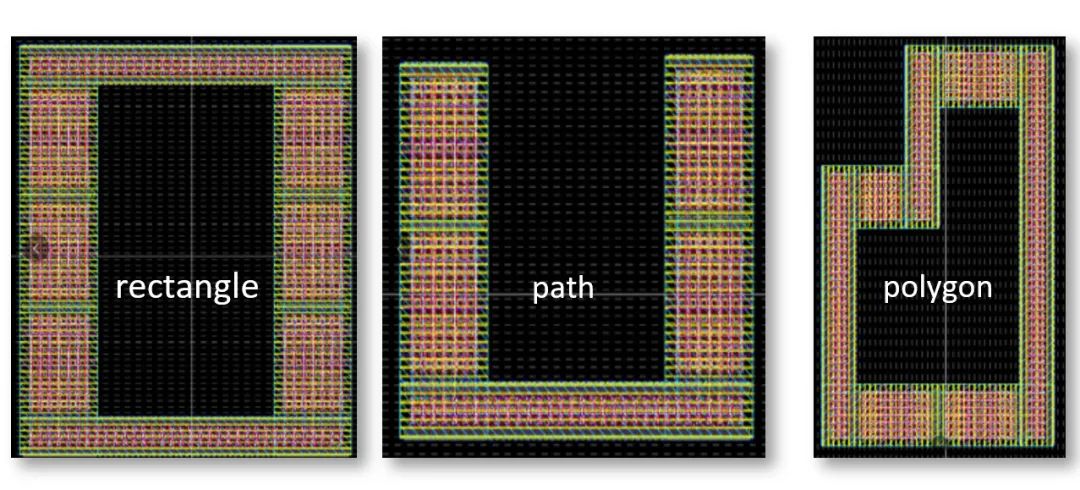

Advanced Guard Ring设计

● ECO的“定心丸”：面对设计迭代中不可避免的原理图变更，Aether LE的ECO(工程变更指令)检查与更新功能是工程师的“定心丸”。它能智能识别并高亮显示原理图与版图的差异，引导工程师快速、准确地完成版图同步，将繁琐的后期修改工作化繁为简，确保设计始终同步一致。

04PyAether

开放的生态系统，释放设计自动化的无限潜能

SE、MDE和LE构成了Aether平台强大的设计验证流程，而PyAether则通过开放的自动化接口，为这一坚实基础注入了智能与无限的扩展能力。基于业界主流的Python语言，PyAether 将Aether从一个强大的工具集提升为一个开放、可扩展、智能化的生态平台。

● 自动化触手可及：PyAether将设计的掌控权交还给工程师。它提供了覆盖Aether所有核心功能的丰富API接口，让工程师能通过编写简单的Python脚本，将繁琐、重复的手动操作(如批量修改器件参数、生成定制化报告、搭建自动化测试流程)彻底自动化，从而将宝贵的精力从机械劳动中解放出来，真正聚焦于设计的创新与优化。

● 定制化与生态集成：无论是开发一套符合团队独特习惯的辅助工具，还是将第三方验证工具集成到Aether平台中，PyAether都提供了可能。它支持用户通过Qt创建自定义的图形界面，并在此基础上提供了包含丰富电路与版图拓展工具的AetherWings工具包，让平台真正“贴合”用户的需求。

● 拥抱AI，面向未来：依托Python强大的第三方库生态，PyAether为在EDA流程中引入数据科学和人工智能(AI)打开了大门。通过数据挖掘和机器学习算法，对设计数据进行分析和预测，实现设计流程的智能化优化，这为EDA的未来发展提供了无限的想象空间。

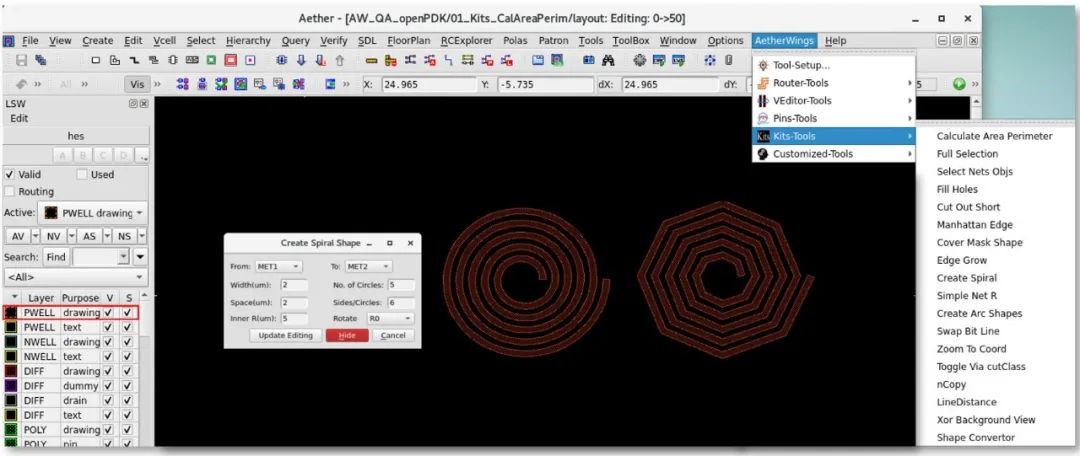

AetherWings定制化工具包

结 语

华大九天Aether平台，凭借深度一体化的架构设计、强劲的功能模块支撑与面向未来的智能化扩展潜力，正引领新一代全定制IC设计的变革浪潮。它远非一款单纯的工具，更是赋能工程师从容应对设计挑战、加速技术创新的可靠伙伴。选择Aether，便是选择一种更高效的设计范式、更稳定的芯片质量，以及一片更广阔的创新天地。

北京华大九天科技股份有限公司(简称“华大九天”)成立于2009年，一直聚焦于EDA工具的开发、销售及相关服务业务，致力于成为全流程、全领域、全球领先的EDA提供商。

华大九天主要产品包括全定制设计平台EDA工具系统、数字电路设计EDA工具、晶圆制造EDA工具、先进封装设计EDA工具和3DIC设计EDA工具等软件及相关技术服务。其中，全定制设计平台EDA工具系统包括模拟电路设计全流程EDA工具系统、存储电路设计全流程EDA工具系统、射频电路设计全流程EDA工具系统和平板显示电路设计全流程EDA工具系统;技术服务主要包括基础IP、晶圆制造工程服务及其他相关服务。产品和服务主要应用于集成电路设计、制造及封装领域。

华大九天总部位于北京，在南京、成都、深圳、上海、香港、广州、北京亦庄、西安和天津等地设有全资子公司，在武汉、厦门、苏州等地设有分支机构。
