?LM3414/HV 芯片技术文档总结

LM3414 和 LM3414HV 为 1A 60W ^(1)^ 通用阳极恒流降压LED驱动器。它们适合单人驾驶 3W HBLED 串，效率高达 96%。它们接受 4.5 VDC 至 65 VDC 的输入电压 并以 ±3% 的精度提供高达 1A 的平均 LED 电流。集成的低侧 N 沟道 功率MOSFET和电流传感元件实现简单、低元件数的电路，无需 需要自举电容器和外部电流检测电阻器。外部 小信号电阻接地提供非常精细的 LED 电流调节、模拟调光和 热折叠功能。
*附件：lm3414hv.pdf

恒定开关频率作可缓解 EMI。无外部环路补偿网络 是需要的。专有的脉冲电平调制 （PLM） 控制方法在高转换率方面具有优势 效率和真正的平均 LED 电流调节。响应时间快，实现精细LED电流 脉冲满足一般照明的 240 Hz 256 级调光分辨率要求。

LM3414 和 LM3414HV 采用 SOIC-8 和 3 mm × 3 mm WSON-8 封装。

特性

• 支持高达 60 W 的 LED 功率 ^(1)^ ：18 个 3 瓦HBLED
• 无需外部电流检测电阻
• ±3% LED 电流精度
• 效率高达 96%
• 高对比度（最小调光电流
  脉冲宽度 <10 μS）
• 集成低侧 N 沟道 MOSFET
• 350 mA 至
  1000 mA 的可调恒定 LED 电流
• 支持模拟调光和热折返
• 宽输入电压范围：
  • 4.5 V 至 42 V （LM3414）
  • 4.5 V 至 65 V （LM3414HV）
• 恒定开关频率可在 250 kHz 至 1000 kHz 范围内
  调节
• 热关断保护
• 功率增强型 SOIC-8 或 3 mm × 3 mm
  WSON-8 封装
  参数

方框图

?1. 产品概述?
LM3414和LM3414HV是德州仪器（TI）推出的1A、60W恒流降压LED驱动器，专为驱动高功率LED串设计。

• ?关键特性?：
  • ±3% LED电流精度，无需外部电流检测电阻。
  • 输入电压范围：LM3414（4.5V-42V），LM3414HV（4.5V-65V）。
  • 集成低边N沟道MOSFET，效率高达96%。
  • 支持模拟调光和PWM调光（最小调光脉宽<10?s）。

?2. 应用场景?

• 高功率LED驱动（如建筑照明、汽车照明）。
• MR-16 LED灯具、办公照明灯具。

?3. 核心技术?

• ? PLM（脉冲电平调制） ?：通过内部电流检测实现平均输出电流控制，减少传统电流检测电阻的功率损耗。
• ?快速PWM调光?：支持高对比度调光（240Hz 256级分辨率）。
• ?保护功能?：包括峰值电流限制、热关断保护（阈值170°C）。

?4. 关键参数?

• ?电流设置?：通过外部电阻RIADJ调整（350mA至1A）。
• ?开关频率?：250kHz至1MHz（通过RFS电阻配置）。
• ?封装选项?：SOIC-8和3mm×3mm WSON-8。

?5. 设计要点?

• ?电感选择?：需确保连续导通模式（CCM），最小电感值由输入/输出电压及纹波要求决定。
• ?布局建议?：优化高频电流路径（如输入电容、二极管和LX节点），减少EMI干扰。

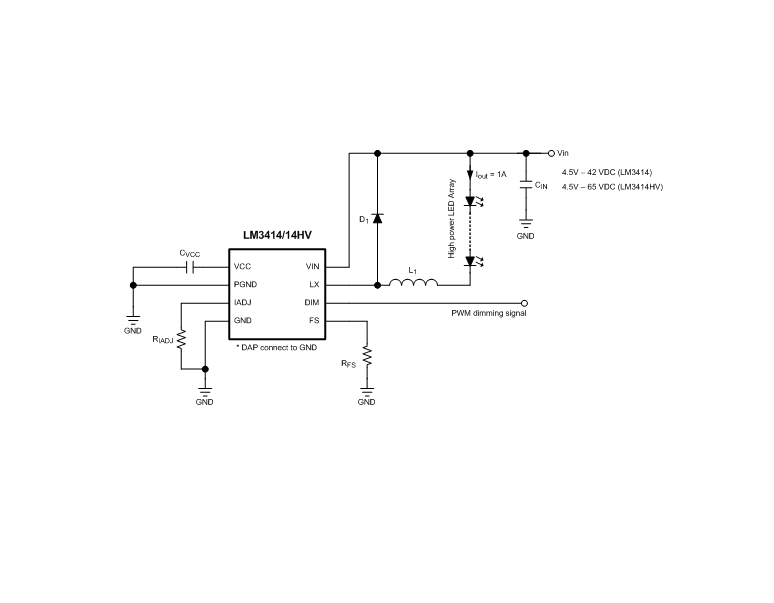

?6. 典型应用电路?

• 驱动6颗LED（35V/1A）的示例：
  • 输入电压48V，电感47?H，开关频率500kHz。
  • 关键元件：RIADJ=3.24kΩ，RFS=40.2kΩ。

?7. 文档结构?

• 包含特性描述、引脚定义、电气规格、典型性能曲线、应用设计指南及封装信息。
