LM3414 和 LM3414HV 为 1A 60W ^(1)^ 通用阳极恒流降压LED驱动器。它们适合单人驾驶 3W HBLED 串，效率高达 96%。它们接受 4.5 VDC 至 65 VDC 的输入电压并以 ±3% 的精度提供高达 1A 的平均 LED 电流。集成的低侧 N 沟道功率MOSFET和电流传感元件实现简单、低元件数的电路，无需需要自举电容器和外部电流检测电阻器。外部小信号电阻接地提供非常精细的 LED 电流调节、模拟调光和热折叠功能。

恒定开关频率作可缓解 EMI。无外部环路补偿网络是需要的。专有的脉冲电平调制（PLM）控制方法在高转换率方面具有优势效率和真正的平均 LED 电流调节。响应时间快，实现精细LED电流脉冲满足一般照明的 240 Hz 256 级调光分辨率要求。
*附件：lm3414.pdf

LM3414 和 LM3414HV 采用 SOIC-8 和 3 mm × 3 mm WSON-8 封装。

特性

支持高达 60 W 的 LED 功率 ^(1)^ ：18 个 3 瓦HBLED
无需外部电流检测电阻
±3% LED 电流精度
效率高达 96%
高对比度（最小调光电流
脉冲宽度 <10 μS）
集成低侧 N 沟道 MOSFET
350 mA 至
1000 mA 的可调恒定 LED 电流
支持模拟调光和热折返
宽输入电压范围：
- 4.5 V 至 42 V （LM3414）
- 4.5 V 至 65 V （LM3414HV）
恒定开关频率可在 250 kHz 至 1000 kHz 范围内
调节
热关断保护
功率增强型 SOIC-8 或 3 mm × 3 mm
WSON-8 封装

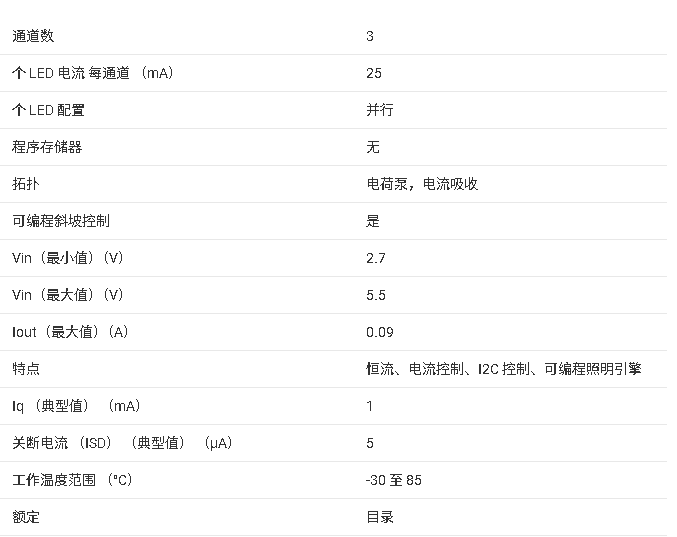

参数

方框图

?产品概述?
- ?型号?：LM3414及LM3414HV是1A/60W共阳极恒流降压LED驱动器，支持4.5V至65V（LM3414HV）或4.5V至42V（LM3414）输入电压范围，驱动单串3W高亮度LED，效率高达96%。
- ?核心特性?：
  - 无需外部电流检测电阻，内置低边N沟道MOSFET。
  - LED电流精度±3%，支持350mA至1000mA可调输出。
  - 集成PWM/模拟调光功能，最小调光脉宽<10?s。
  - 250kHz至1MHz可调开关频率。
?关键参数?
- ?电气特性?：
  - 工作电流（VDIM高电平）：3.2mA（典型值）。
  - 待机电流（VDIM低电平）：1.15mA（典型值）。
  - 热关断温度：170°C（触发点）。
- ?封装选项?：
  - WSON-8（3mm×3mm）或SOIC-8（3.9mm×4.89mm）。
?应用设计?

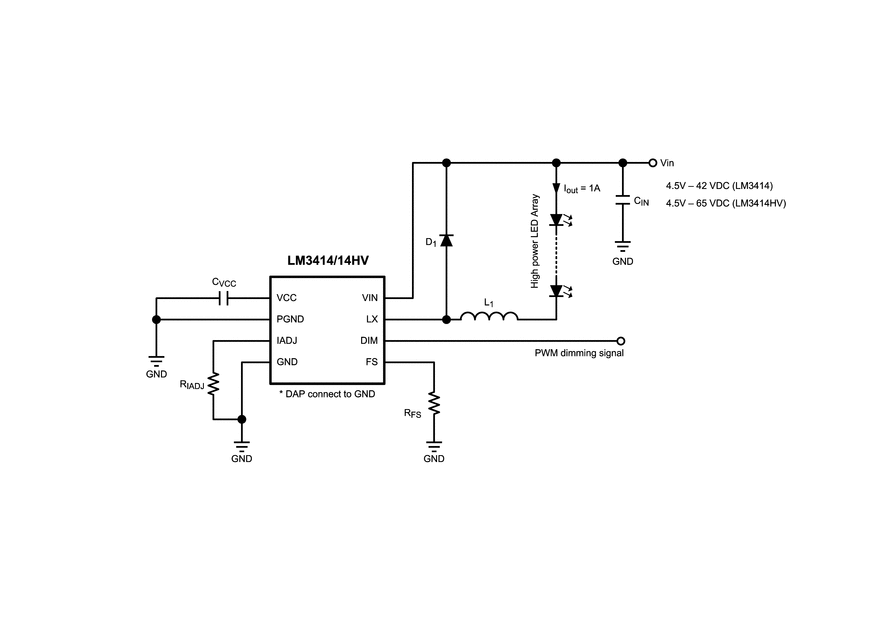

- ?典型电路?：
  - 输入电容（CIN）、电感（L1）、肖特基二极管（D1）构成降压拓扑。
  - 通过RIADJ电阻（如3.13kΩ设1A输出）调节LED电流。
  - RFS电阻（如40.2kΩ设500kHz）设置开关频率。
- ?布局建议?：
  - 高频环路（CIN-D1-LX）需最小化路径以降低EMI。
  - 控制引脚（IADJ、FS、DIM）走线远离噪声源。
?功能模式?
- ?PLM控制技术?：通过内部电流检测实现平均电流控制，减少传统采样损耗。
- ?调光控制?：
  - ?PWM调光?：DIM引脚接受逻辑信号（>1.2V启用），支持高对比度调光。
  - ?模拟调光?：通过IADJ引脚注入外部电流线性调节LED亮度。
?设计限制?
- 最小导通时间400ns，需确保开关周期满足CCM（连续导通模式）。
- 电感选择需满足峰值电流限制（3倍设定电流触发保护）。
?文档结构?
- 包含特性描述、引脚定义、电气参数、典型应用电路及布局示例（如Figure 25）。
- 修订记录显示2015年更新内容（如新增ESD评级表、布局章节等）。
