?LM2755电荷泵LED驱动器技术文档总结

LM2755 是一款基于电荷泵的恒流 LED 驱动器，能够驱动 3 个 LED 总输出电流高达 90mA。每个LED的二极管电流波形可以是梯形的 具有时序和电平参数（上升时间、下降时间、高电平、低电平、延迟、高电平、 低时间）通过 I 编程^2^C 兼容接口。32 亮度 LM2755 上的电平呈指数间隔（而不是线性间隔）以更好地匹配 人眼对不断变化的亮度水平的反应。

该器件只需要四个小型低成本陶瓷电容器。LM2755 提供 通过以 3/2 的增益运行电荷泵，无需使用电感器即可实现出色的效率 或增益为 1。通过主动在输入电压范围内实现最大效率 根据LED正向电压要求选择适当的增益。
*附件：lm2755.pdf

LM2755 使用的预调节方案经过优化，可确保低传导噪声 在输入上。内部软启动电路消除了启动时的高浪涌电流。这 LM2755在关断时消耗3μA（典型值）的电源电流。

LM2755 采用德州仪器 （TI） 的微型 18 焊球薄型 DSBGA 封装。

特性

• 90% 峰值效率
• 总溶液尺寸< 13mm^2^
• 无需电感器：只需 4 个廉价陶瓷电容
• 3 个独立控制的恒流输出
• 每个输出上的可编程梯形调光波形
• 通过内部寄存器和外部时钟同步输入进行可编程时序控制
• 32 个指数调光步长，调光比为 800：1
• 通过 I 进行可编程亮度控制^2^C 兼容接口
• 硬件使能引脚
• 宽输入电压范围：2.7V至5.5V
• 微型 18 凸点薄型 DSBGA：1.8mm x 1.6mm x 0.6mm

参数

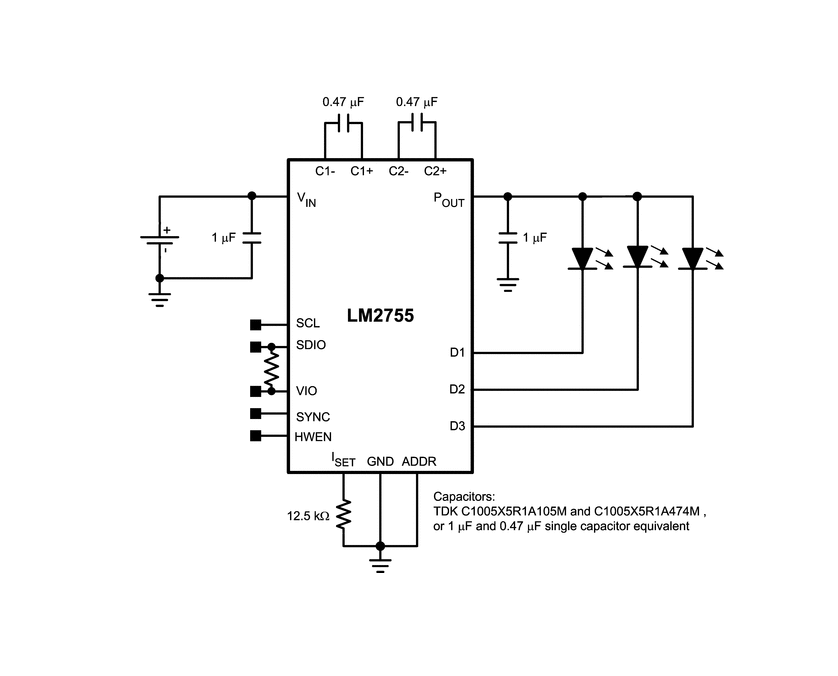

方框图

?1. 产品概述?
LM2755是德州仪器（TI）推出的基于电荷泵技术的恒流LED驱动器，采用18引脚DSBGA封装（1.8mm×1.6mm×0.6mm），专为小型化设计优化。其核心特点包括：

• ?高效能?：峰值效率达90%，支持2.7V至5.5V宽输入电压范围。
• ?无电感设计?：仅需4个低成本陶瓷电容（C1/C2=0.47μF，CIN/COUT=1μF）。
• ?多通道控制?：3路独立恒流输出（每路最大30mA，总计90mA），支持I?C兼容接口编程。

?2. 关键特性?

• ?调光功能?：
  • 32级指数调光（800:1调光比），匹配人眼对亮度变化的非线性感知。
  • 可编程梯形波形（上升/下降时间、高低电平、延迟等）。
• ?灵活时序控制?：支持内部时钟或外部同步信号（最高1MHz）。
• ?自适应电荷泵?：根据LED正向电压自动切换1x/1.5x增益模式，优化效率。

?3. 典型应用?

• 指示灯、键盘背光、显示屏背光及装饰性LED照明。
• 解决方案尺寸最小可达13mm?（图2所示布局）。

?4. 设计要点?

• ?电流设置?：通过ISET引脚外接电阻（RSET）设定满量程电流，公式为：IDx=200×(VISET/RSET),VISET≈1.25VIDx?**=**200**×**(**V**I**SET**?**/**R**SET**?**)**,**V**I**SET**?**≈**1.25**V**
• ?热管理?：结温限制105°C，内置160°C热关断保护。
• ?电容选择?：推荐X7R/X5R陶瓷电容（低ESR），禁用Y5V/Z5U类型。

?5. 寄存器与接口?

• ?I?C通信?：地址可选0x18（ADDR接地）或0x67（ADDR接VIN）。
• ?控制寄存器?：包括通用配置、亮度等级（nIDxH/nIDxL）、时序参数（延迟、上升/下降时间等）。

?6. 性能图表?
文档包含效率vs输入电压、电流匹配、波形模式（方波/三角波/梯形波）等实测曲线（图5-15），供设计参考。

?7. 版本与封装?

• 最新修订版为SNVS433D（2013年4月）。
• 封装选项包括DSBGA-18，符合RoHS标准，工作温度-30°C至85°C。

?8. 注意事项?

• 避免ESD损坏，需遵循TI的AN-1112封装焊接指南。
• 最大输出电流需结合输入电压、LED压降及散热条件综合评估（公式21-25）。

此文档为工程师提供了从选型到调试的完整技术指导，适用于便携式设备的LED驱动设计。
