?LM3549 高功率顺序LED驱动器技术文档总结

LM3549 是一款输出电流高达 700mA 的高功率 LED 驱动器。它具有三个恒流 LED 驱动器和一个降压升压 SMPS，用于高效驱动 RGB LED。LED 驱动器专为顺序驱动而设计，因此一次只能启用一个驱动器。

LED 驱动器输出电流设置可以存储到集成的非易失性存储器中，允许独立运行，无需 I^2^C 接口。非易失性存储器是可重写的，因此可以根据需要更改当前设置。
*附件：lm3549.pdf

LM3549 具有故障检测功能，可以检测几种不同的故障情况。如果出现故障，则设置错误标志，FAULT 输出向控制逻辑发送中断。错误标志可以通过 I 读取^2^C 接口。

总亮度可以通过 PWM 输入或主推子寄存器控制，如果我^2^使用 C 接口。

特性

• 过流保护
• 过温保护
• 我^2^C 兼容接口
• 欠压锁定
• LED开路和短路保护和检测
• 95%峰值效率降压-升压转换器
• NVM 存储器，用于校准数据和独立使用，无需 I^2^C 控制
• 软启动

主要技术参数

• 集成降压-升压转换器
• 可编程LED驱动器
• 700 mA 最大驱动电流
• ±6% 的温度电流精度

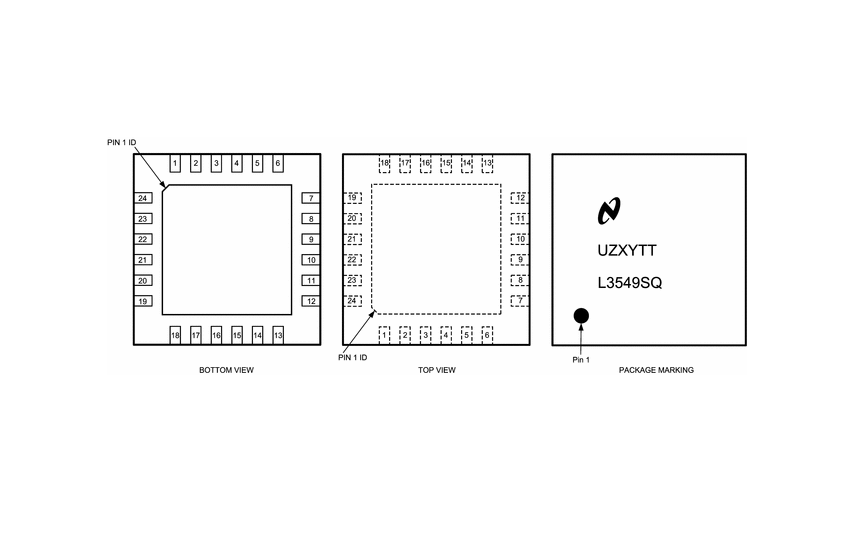

• 24引脚WQFN封装

参数

方框图

?1. 产品概述?
LM3549是德州仪器(TI)推出的高功率LED驱动芯片，专为便携式视频投影仪等需要精确控制RGB LED的应用设计。核心特点包括：

• ?三通道顺序驱动?：支持红(R)、绿(G)、蓝(B)三色LED，但同一时间仅允许单通道工作（优先级：R>G>B）
• ?集成Buck-Boost转换器?：效率高达95%，输出电压动态调整以匹配LED正向电压，降低功耗
• ?700mA最大驱动电流?：每通道电流精度±6%（全温度范围）
• ?I2C兼容接口?：支持寄存器配置，内置非易失性存储器(EEPROM)存储校准数据
• ?多重保护功能?：过流、过热、欠压锁定(UVLO)、LED开路/短路检测

?2. 关键特性?

• ?电流控制?：10位分辨率（分LSB/MSB寄存器），支持100-700mA线性调节
• ?亮度调节?：通过PWM输入或主衰减寄存器(FADER)实现全局亮度控制
• ?故障检测?：实时监测LED开路/短路、过热(TSD)、过流(OCP)等状态，通过FAULT引脚中断输出
• ?工作模式?：包含关机、启动、待机、升压启动和正常模式，支持软启动配置

?3. 典型应用电路?

• 输入电压范围：2.7V-5.5V（启动需≥3.1V）
• 推荐外围元件：2.2μH电感、10μF输入电容、4.7μF输出电容
• 封装：24引脚WQFN（4mm×4mm），底部裸露焊盘需连接PCB散热

?4. 寄存器与接口?

• ?I2C地址?：0x36（7位）
• ?关键寄存器?：
  • 电流设置寄存器（分Bank0/1/2三组，每色独立10位配置）
  • 控制寄存器(CTRL)：配置PWM/主衰减模式、超时时间、软启动
  • 故障寄存器(FAULT)：只读状态标志，读取后自动清零

?5. 设计注意事项?

• EEPROM编程需在5V输入电压下完成（约200ms）
• 热阻θJA为35-50°C/W，需优化PCB散热布局
• 时序控制严格依赖R_EN/G_EN/B_EN引脚，切换时需遵循优先级规则

?

?应用场景?
主要面向便携式视频投影仪、高功率LED照明等需高效多色控制的领域，尤其适合需要快速时序切换的RGB LED系统。
