?LM3435 RGB LED驱动器技术文档总结

LM3435 是一款同步整流非隔离反激式转换器，具有实现高效且经济高效的 RGB LED 驱动器所需的所有功能。与传统的反激式转换器不同，LED 通过相应 LED 引脚上的内部传递元件连接在 VOUT 引脚和 VIN 引脚上。因此，LED两端的电压可以高于、等于或低于输入电源电压。
*附件：lm3435.pdf

LED的负载电流高达2A，LED两端的电压范围为2.0V至4.5V。集成 N 沟道主 MOSFET、P 沟道同步 MOSFET 和三个 N 沟道电流调节通道开关可实现低元件数量，从而降低复杂性并最大限度地减少电路板尺寸。LM3435 设计用于与具有低输出纹波电压的陶瓷输出电容器配合使用。不需要环路补偿，从而实现快速负载瞬态响应。非重叠的 RGB LED 通过单独控制按顺序驱动。因此，在非重叠期间，可以针对 LED 的不同正向电压对输出电压进行优化。我^2^C 接口简化了单个 RGB LED 电流的编程，每通道高达 1,024 个电平。

LM3435 采用耐热增强型 40 引脚 WQFN 封装。

特性

• 顺序 RGB 驱动模式
• 元件数量少，解决方案尺寸小
• 与陶瓷和其他低 ESR 电容器一起使用，稳定，无需环路补偿
• 快速瞬态响应
• 可编程转换器开关频率高达 1 MHz
• MCU 接口与 I 就绪^2^C总线
• 切换器的峰值电流限制保护
• 通过 I 进行 LED 故障检测和报告^2^C总线

主要技术参数

• 支持高达 2A 的 LED 电流
• 典型 ±3% LED 电流精度
• 集成 N 沟道主和 P 沟道同步 MOSFET
• 3 个集成 N 沟道电流调节通道开关
• LED 电流可通过 I 进行编程^2^C总线独立
• 输入电压范围：2.7 – 5.5 V
• 热关断
• 热增强型WQFN封装

参数

方框图

?1. 产品概述?
LM3435是德州仪器（TI）推出的一款紧凑型顺序模式RGB LED驱动芯片，集成I2C控制接口，专为便携式/pico投影仪和锂离子电池/USB供电的RGB LED应用设计。其核心特性包括：

• ?三通道驱动?：支持红、绿、蓝（RGB）LED独立控制，最大电流2A/通道，典型精度±3%。
• ?高效同步整流?：内置N沟道主MOSFET和P沟道同步MOSFET，无需外部补偿电路，兼容陶瓷电容等低ESR元件。
• ?灵活编程?：通过I2C接口可独立调节各通道电流（1024级），支持故障检测与报告。

?2. 关键功能与参数?

• ?输入电压范围?：2.7V–5.5V，适用于USB或单节锂离子电池供电。
• ?拓扑结构?：同步反激转换器，支持输出电压（VOUT）高于、等于或低于输入电压。
• ?控制特性?：
  • 顺序模式驱动（非重叠RGB切换），优先级：绿 > 蓝 > 红。
  • 可编程切换频率（最高1MHz）和通道间延迟时间（5–35μs）。
• ?保护机制?：峰值电流限制、LED开路/短路检测、热关断（阈值163°C）。

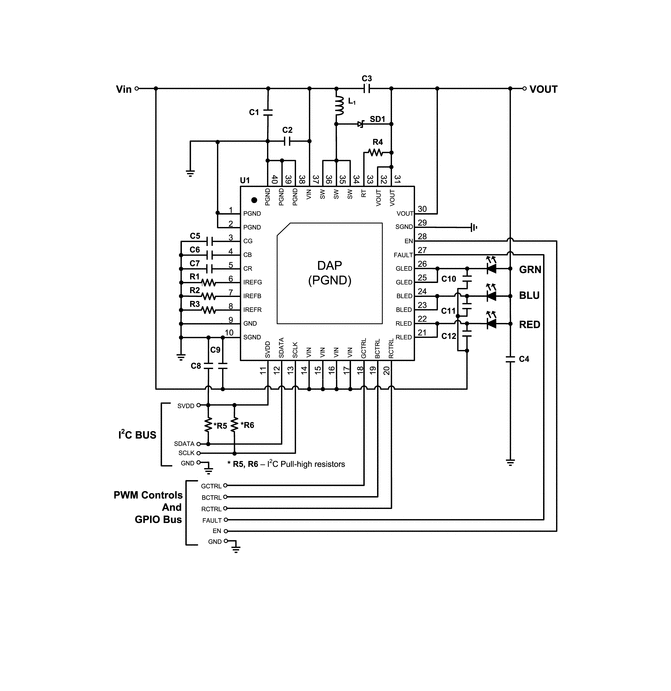

?3. 典型应用设计?

• ?电感选择?：需满足最小电流需求（如600mA）和纹波要求，推荐2.2μH/5A饱和电流电感。
• ?电容配置?：
  • 输入电容：22–47μF MLCC（低ESR）。
  • 输出电容：10μF（去耦）+22μF（VOUT滤波）。
• ?PCB布局?：强调短路径连接功率元件，利用散热焊盘和地平面优化热管理。

?4. 寄存器与I2C控制?

• ?电流调节?：通过10位寄存器（地址00h–03h）设置各通道电流，公式：ILEDx ≈ 24.7/RIREFx (A)。
• ?故障报告?：寄存器05h启用检测，07h读取具体故障（如开路/短路）。
• ?时序控制?：寄存器06h设定通道切换延迟，优化电压稳定时间。

?5. 封装与版本?

• ?封装?：40引脚WQFN（带散热焊盘），符合RoHS标准。
• ?修订历史?：最新版本为Rev. C（2013年5月），调整文档格式至TI标准。

?应用场景?

• ?便携投影仪?：高效驱动RGB LED序列，适配低电压输入。
• ?LED照明?：需高精度电流控制的动态色彩系统。

该文档提供了完整的电气特性、设计流程及布局指南，适合工程师快速实现高集成度LED驱动方案。
