?LM27964 白光LED驱动芯片技术文档总结

LM27964 是一款基于电荷泵的白光 LED 驱动器，非常适合手机显示背光。该LM27964最多可并联驱动 6 个 LED 以及多个键盘LED，总输出电流高达 180mA。稳压内部电流源提供出色的所有 LED 中的电流匹配。

LED 驱动器电流源分为两个独立控制组。 这 主组（4 个 LED）可用于主手机显示屏的背光，第二组（2 个LED）可用于为辅助显示器背光。单个键盘 LED 驱动器最多可为 16 个供电每个电流为 5mA 的键盘 LED。LM27964有一个 I^2^C 兼容的接口，允许用户独立控制每组的亮度LED的。
*附件：lm27964.pdf

该LM27964在扩展的锂离子输入电压范围（2.7V 至 5.5V）下工作。该器件通过在增益3/2 或通过模式下运行电荷泵，无需使用电感器即可提供出色的效率。根据 LED 选择适当的增益来维持电流调节正向电压，从而在输入电压范围内最大限度地提高效率。

该LM27964采用 TI 的小型 24 引脚 WQFN 封装 （WQFN-24）。

特性

• 87% 峰值 LED 驱动效率
• 电流吸收器之间的 0.2% 电流匹配
• 驱动 6 个 LED，每个 LED 在两个不同的组中高达 30mA，用于背光两个显示器（主 LCD 和副 LCD）
• 专用键盘 LED 驱动器，驱动电流高达 80mA
• 独立电阻可编程电流设置
• 我^2^C 兼容亮度控制接口
• 自适应 1×- 3/2× 电荷泵
• 扩展锂离子输入：2.7V至5.5V
• 小型薄型行业标准无引脚封装，WQFN-24：（4mm x 4mm x 0.8mm）
• LM27964SQ-I LED PWM 频率 = 10kHz，LM27964SQ-C LED PWM 频率 = 23kHz

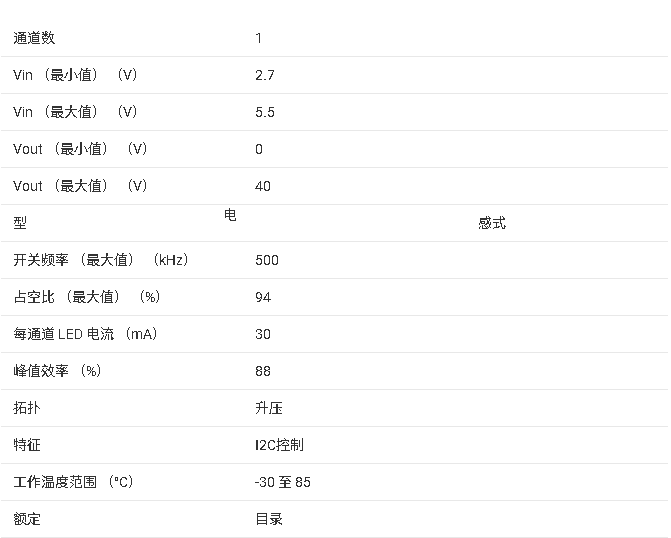

参数

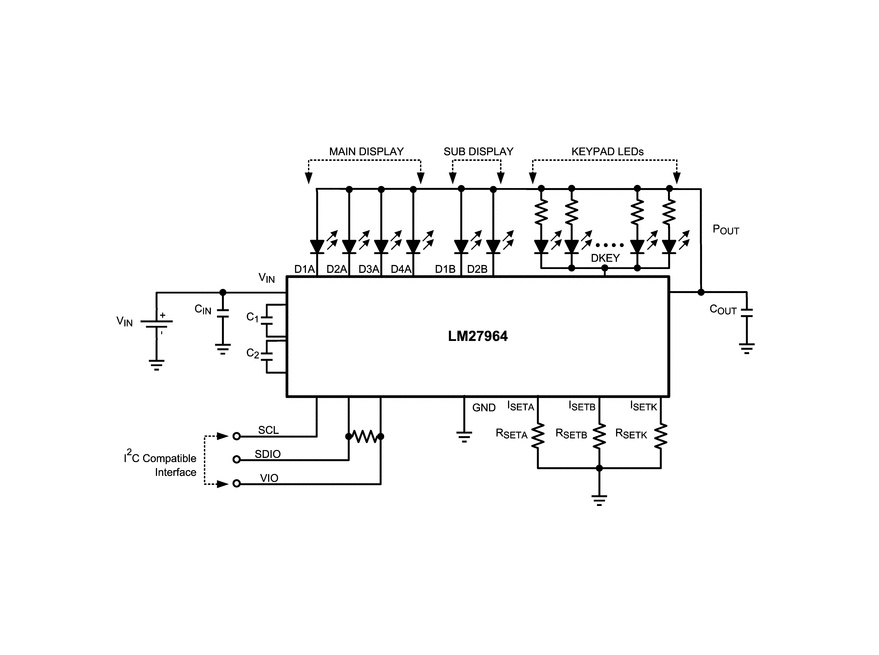

方框图

?1. 产品概述?
LM27964是德州仪器（TI）推出的基于电荷泵技术的白光LED驱动系统，专为移动设备显示屏背光设计。核心特性包括：

• ?高效驱动?：87%峰值效率，支持6路LED（分两组）和键盘LED驱动，总输出电流达180mA。
• ?灵活控制?：I2C兼容接口实现独立亮度调节，支持16级PWM调光（主/副屏）和4级模拟调光（键盘）。
• ?宽电压输入?：2.7V-5.5V锂离子电池适配，自适应1×/1.5×电荷泵模式优化能效。

?2. 关键功能?

• ?多路输出?：
  • ?主/副屏驱动?：4+2路LED，每路30mA，电流匹配精度0.2%。
  • ?键盘驱动?：单路80mA，可并联16颗LED（每颗5mA）。
• ?智能调节?：通过监测LED正向电压自动切换电荷泵增益（1×或1.5×），确保电流稳定。
• ?热保护?：170°C过温关断，165°C恢复。

?3. 设计要点?

• ?电流设置?：通过外部电阻（RSETx）编程，公式：
  • 主/副屏电流：IDxA/B = 200 × (1.25V / RSETA/B)
  • 键盘电流：IDKEY = 800 × (1.25V / RSETK)
• ?布局建议?：采用WQFN-24封装，需将散热焊盘（DAP）焊接至PCB以提升散热性能。
• ?电容选择?：推荐低ESR陶瓷电容（C1/C2=1μF，CIN/COUT=2.2μF），避免钽/电解电容。

?4. 典型应用?

• 手机主/副屏背光、键盘背光、PDA及通用LED照明。
• 示例电路支持多LED并联，需注意引脚不可悬空（否则强制1.5×模式）。

?5. 性能参数?

• ?效率?：实测效率曲线显示输入3.6V时达87%。
• ?温度范围?：-30°C至+85°C（环境），结温限值100°C。
• ?封装?：4mm×4mm WQFN-24，热阻θJA=41.3°C/W。

?6. 版本与文档?

• 最新修订版为2013年5月发布的Rev. D，包含封装布局更新。
• 完整数据表提供电气特性、时序图、寄存器配置等详细信息。
