?LM3530高能效白光LED驱动器技术文档总结

LM3530电流模式升压转换器提供电源并控制电流向上 到 11 系列白光 LED。839mA 电流限制和 2.7V 至 5.5V 输入电压范围使 该设备是一款多功能背光电源，非常适合在便携式应用中运行。

LED 电流可在 0 mA 至 29.5 mA 之间调节，可通过 我^2^C 兼容接口。127 个不同的电流步骤和 8 不同的最大 LED 电流电平提供 1000 多个可编程 LED 电流电平。此外 PWM 亮度控制可通过外部逻辑电平输入进行。
*附件：lm3530.pdf

该器件还具有两个环境光传感器输入。这些旨在监控 模拟输出环境光传感器，并提供可编程的 LED 电流调节 环境光的变化。每个环境光传感器输入都有独立可编程的内部 电压设置电阻，可制成高阻抗以降低关断期间的功率。这 500 kHz 开关频率允许在宽输出电压范围内实现高转换器效率 可容纳 2 至 11 个系列 LED。最后，支持 Content Adjusted Backlighting 最大限度地延长电池寿命，同时保持显示图像质量。

LM3530 的工作温度范围为 ?40°C 至 85°C。

特性

• 驱动多达 11 个串联 LED
• 1000：1 调光比
• 90% 效率
• 可编程双通道环境光传感器输入，
  带内部ALS电压设置电阻
• 我^2^C 可编程对数或线性亮度控制
• 外部PWM输入，用于简单的亮度
  调节
• LED和环境
  光传感器的真正关断隔离
• 内部软启动限制浪涌电流
• 2.7V至5.5V宽输入电压范围
• 40V 和 25V 过压保护选项
• 500kHz 固定频率作
• 839mA 峰值电流限制

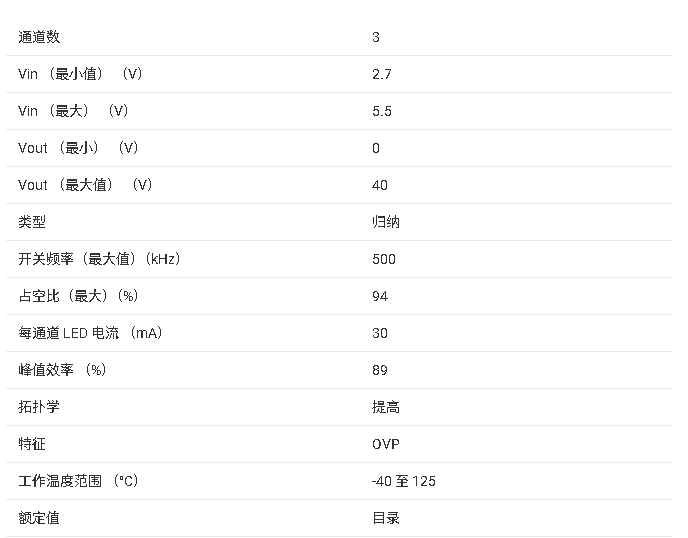

参数

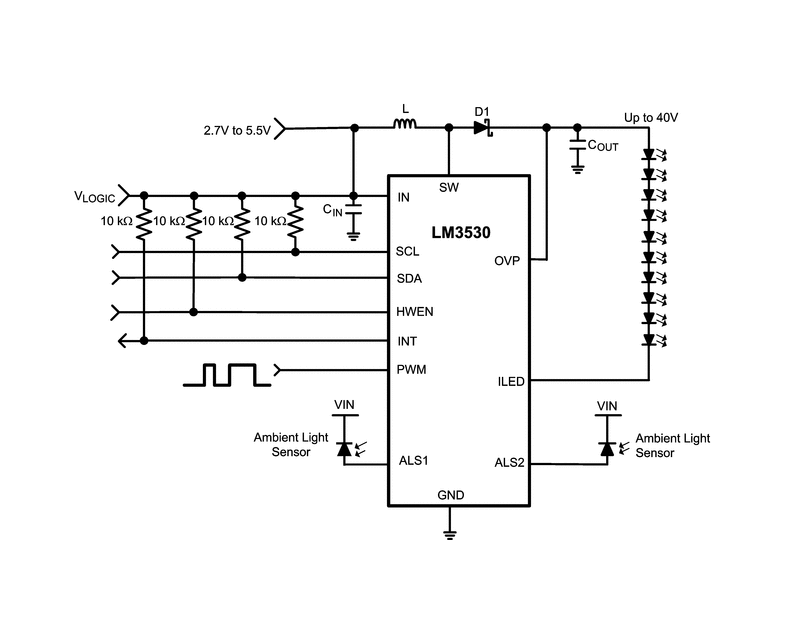

方框图

1. 核心功能?

• ?驱动能力?：支持2-11个串联白光LED，峰值电流839mA，输入电压范围2.7V-5.5V，效率高达90%。
• ?调光控制?：
  • 通过I2C接口实现127级对数/线性亮度编程（1000:1调光比）
  • 支持外部PWM输入调光
• ?环境光传感?：
  • 双路可编程环境光传感器输入（ALS1/ALS2）
  • 内置ALS电压设定电阻，支持5个亮度区域自动调节

?2. 关键特性?

• ?保护机制?：40V/25V过压保护可选，内部软启动限制浪涌电流，140℃热关断
• ?工作模式?：
  • I2C控制模式（1016级电流可调）
  • PWM+ALS混合控制模式
  • 简单使能模式（>2ms高低电平触发）
• ?封装信息?：12引脚DSBGA封装（1.64×1.24mm）

?3. 典型应用?

• 智能手机/PDA LCD背光
• 导航设备显示背光
• 2-11颗串联LED的显示系统

?4. 寄存器配置?

• 14个可编程寄存器，包括：
  • 通用配置寄存器（0x10）：设置满量程电流（5-29.5mA）、PWM极性等
  • ALS配置寄存器（0x20）：环境光检测灵敏度/时间设置
  • 亮度斜坡率寄存器（0x30）：独立调节亮度升降速度（8μs-65ms/步进）

?5. 设计要点?

• ?布局要求?：优先保证输出电容（≥1μF陶瓷电容）与肖特基二极管的短路径布局
• ?电感选择?：推荐10-22μH（如TDK VLF3014ST系列），需满足峰值电流要求
• ?效率优化?：500kHz固定开关频率，轻载时自动进入跳频模式提升能效

文档包含完整的电气特性参数、时序要求、典型应用电路及详细的寄存器映射说明，适用于需要精密背光控制的便携式设备设计。
