?LM3699 高能效白光LED驱动器技术文档总结

LM3699 是一款三串、高效、PWM 控制的电源，用于显示器智能手机手机中的背光或键盘 LED。高压电感式升压转换器，具有集成 1A、40V MOSFET，为三个串联 LED 灯串供电。升压输出自动调整为 LED 正向电压，以最大限度地降低裕量电压并有效提高LED 效率。
*附件：lm3699.pdf

ILOW端子提供了一种在相机闪光期间快速降低LED亮度的方法 操作。

LM3699 集成了过压、过流和热保护。

该器件在2.7V至5.5V的输入电压范围内工作，在?40°C至85°C温度范围内工作。

特性

• 驱动并联高压 LED 灯串
  ，用于显示或键盘照明
• 升压转换器效率高达 90%
• 四个用户可选的满量程电流设置
  （20.2 mA、18.6 mA、17.0 mA、15.4 mA）
• 快速调光使能端子 （ILOW）
• 简单的PWM占空比控制
• 24V 过压保护阈值
• 固定的1 MHz开关频率
• 集成 1A/40V MOSFET
• 三个电流接收端子
• 自适应升压输出到LED电压
• 热关断保护
• 29 毫米^2^解决方案总大小

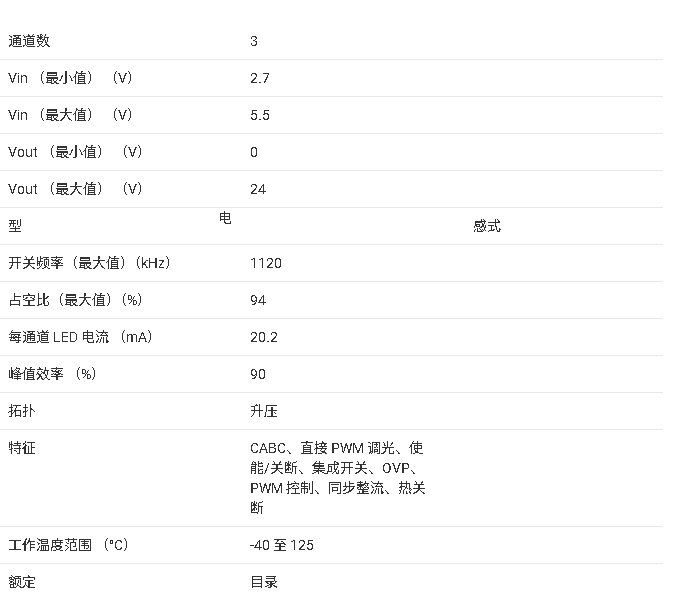

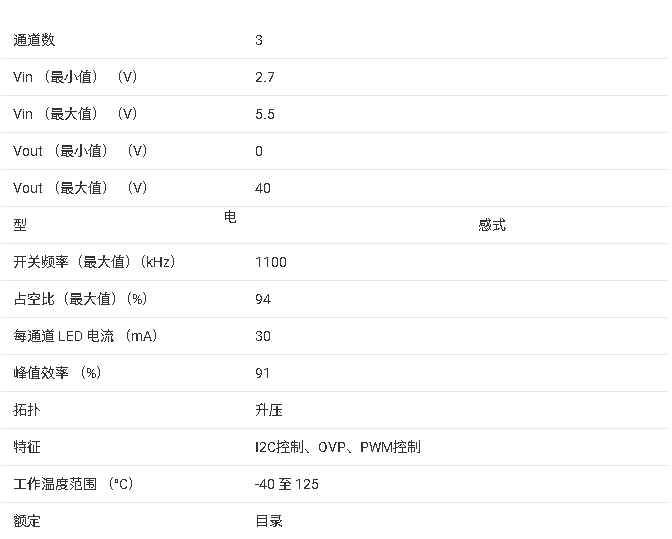

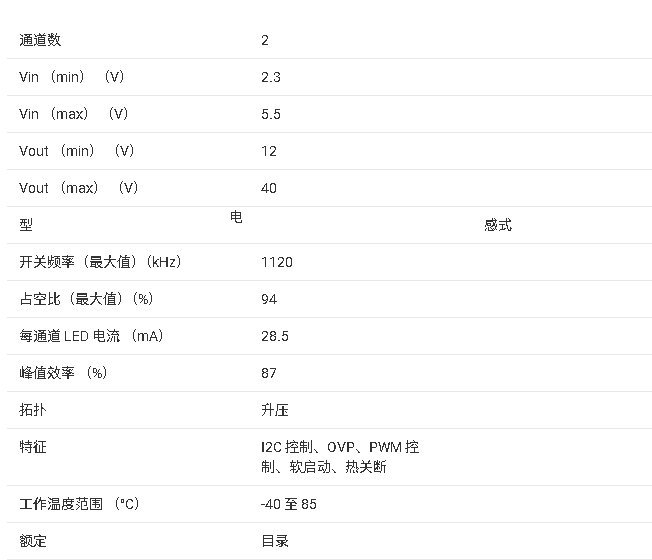

参数

方框图

?1. 核心特性?

• ?多路驱动?：支持3路高压LED串并联驱动，适用于智能手机显示屏/键盘背光
• ?高效能转换?：集成1MHz开关频率的升压转换器（效率高达90%），内置1A/40V MOSFET
• ?灵活调光?：
  • 4档可编程全量程电流（15.4mA至20.2mA）
  • PWM占空比控制
  • 快速调光使能端（ILOW）可瞬时降低95%电流
• ?保护机制?：24V过压保护、热关断、LED电流匹配精度±2.5%

?2. 关键参数?

• ?输入电压?：2.7V-5.5V
• ?工作温度?：-40°C至85°C
• ?输出配置?：最高支持6串联LED（Vf≤3.5V/颗）
• ?封装?：1.64mm×1.29mm DSBGA超小封装

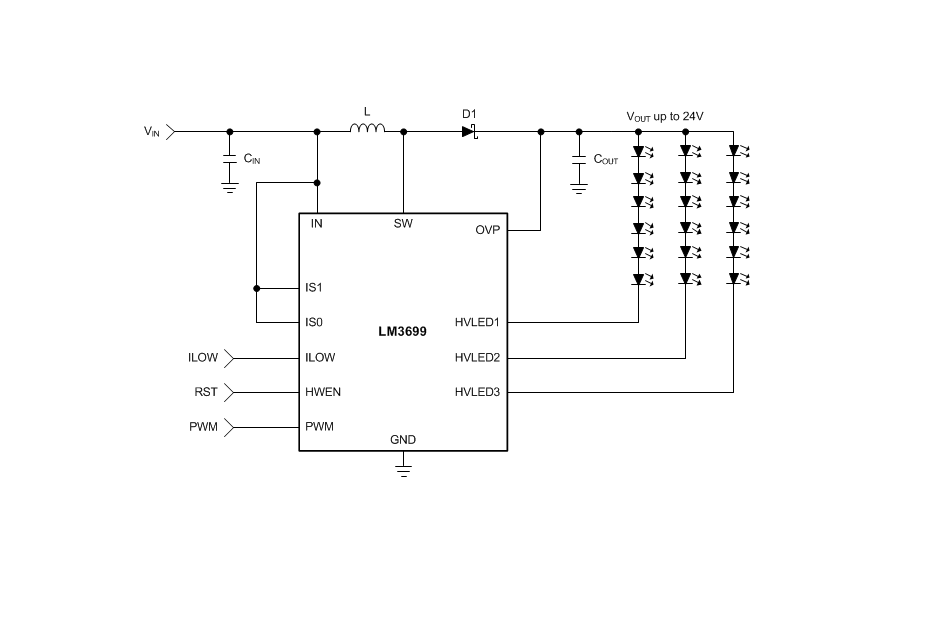

?3. 典型应用?

• ?电路设计?：需搭配10μH/22μH电感、1μF输出电容及肖特基二极管（如NSR0240V2T1G）
• ?布局要点?：
  • 优先缩短肖特基二极管与输出电容的路径
  • 减少SW节点寄生电容以防干扰
  • 输入电容需紧贴IN引脚

?4. 性能表现?

• ?效率曲线?：输入3.6V时，6串3并LED效率达84%（10μH电感）
• ?动态响应?：PWM调光频率建议2kHz-100kHz以避免电流纹波

?5. 扩展功能?

• 未使用的电流 sink 端子需连接至VIN
• 可通过IS1/IS0引脚硬件配置电流档位
