?LM3532高能效白光LED驱动器技术文档总结

LM3532 是一款 500kHz 固定频率异步升压转换器，可提供 为 3 个高压、低侧电流吸收器供电。该器件可通过 我^2^C 兼容接口，并具有独立的电流控制功能 三个通道。自适应电流调节方法允许每个 LED 中的 LED 电流 电流吸收器，从而允许各种背光和键盘应用。

LM3532 的主要特点包括双环境光传感器输入，每个输入有 32 个 内部电压设置电阻，8 位对数和线性亮度控制，双外部 PWM 亮度控制输入，以及高达 1000：1 的调光比，具有可编程淡入和淡入 输出设置。
*附件：lm3532.pdf

LM3532 采用 16 引脚、0.4 mm 间距薄型 DSBGA 封装。设备运行 在2.7V至5.5V输入电压范围和?40°C至+85°C温度范围内。

特性

• 驱动多达 3 个并联高压 LED 灯串，每个灯串
  电压为 40 V，效率高达 90%
• 串间0.4%典型电流匹配
• 256 级对数和线性亮度
  控制，具有 14 位等效调光功能
• 我^2^C 兼容接口
• 通过 8 位 ADC 直接
  回读环境光传感器
• 可编程双环境光传感器输入
  ，具有内部传感器增益选择功能
• 用于 LED 亮度
  调节的双外部 PWM 输入
• 独立电流串亮度控制
• 可编程 LED 电流斜率
• 40V 过压保护
• 1-A 典型电流限制

参数

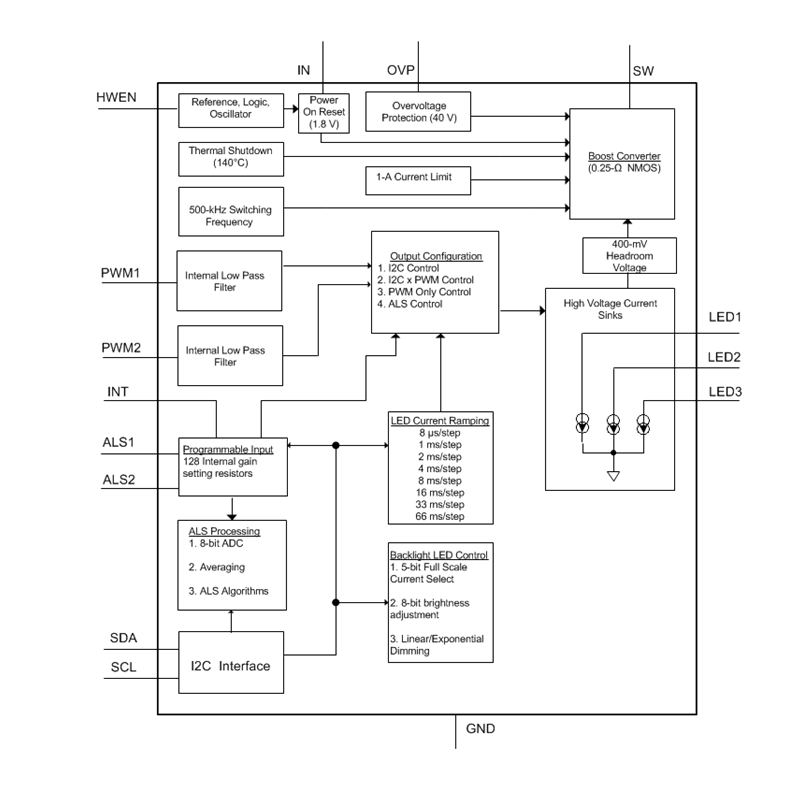

方框图

?1. 核心功能特性?

• ?多通道驱动?：支持3路并联高压LED串（每路40V），效率高达90%，电流匹配精度0.4%。
• ?灵活调光控制?：提供256级对数/线性亮度调节（等效14位调光），支持I?C兼容接口及双外部PWM输入调光。
• ?环境光传感?：集成双环境光传感器输入，内置可编程增益选择，支持8位ADC直接读取传感器数据。
• ?保护机制?：40V过压保护、1A典型电流限制，以及热关断功能（140°C触发）。

?2. 关键应用场景?

• LCD背光驱动（如显示屏背光）
• 可编程键盘背光

?3. 技术规格?

• ?输入电压范围?：2.7V至5.5V
• ?开关频率?：500kHz固定频率
• ?封装?：16引脚DSBGA（1.87mm × 1.77mm）
• ?工作温度?：-40°C至+85°C

?4. 功能模块详解?

• ?升压转换器?：异步架构，集成250mΩ开关，支持自适应电流调节。
• ?电流控制?：
  • 独立配置每路LED电流（0-30mA），支持指数/线性映射模式。
  • 启动/关断及运行时电流斜率可编程（8?s至65ms/步进）。
• ?环境光算法?：
  • 支持直接ALS控制、下降延迟模式，5级亮度分区阈值可设。
  • 自动亮度调整响应时间可配置（1.1ms至2.3s平均周期）。

?5. 寄存器与编程?

• ?I?C接口?：7位地址0x38，通过寄存器配置电流、PWM映射、ALS参数等。
• ?关键寄存器组?：
  • 输出配置、斜坡速率控制、ALS边界阈值（8位分辨率，2V满量程）。
  • 亮度目标寄存器分Bank A/B/C独立设置。

?6. 布局与设计建议?

• ?关键元件布局?：优先缩短Schottky二极管与输出电容路径以降低寄生电感。
• ?输入滤波?：推荐2.2?F陶瓷电容贴近IN引脚，减少电压纹波。
• ?电感选型?：10?H或22?H电感，需根据峰值电流需求选择饱和电流规格。

?7. 性能曲线?

• 效率测试数据覆盖单/双/三LED串配置（3-10颗LED），输入电压2.5V-5.5V，效率峰值达92%。

?8. 版本更新?

• 文档版本SNVS653E（2015年8月修订），新增封装热阻数据、寄存器映射优化及布局示例。

本文档为设计人员提供完整的电气参数、接口协议及应用电路参考，适用于高精度LED驱动方案开发。
