?LM27951 白光LED驱动芯片技术文档总结

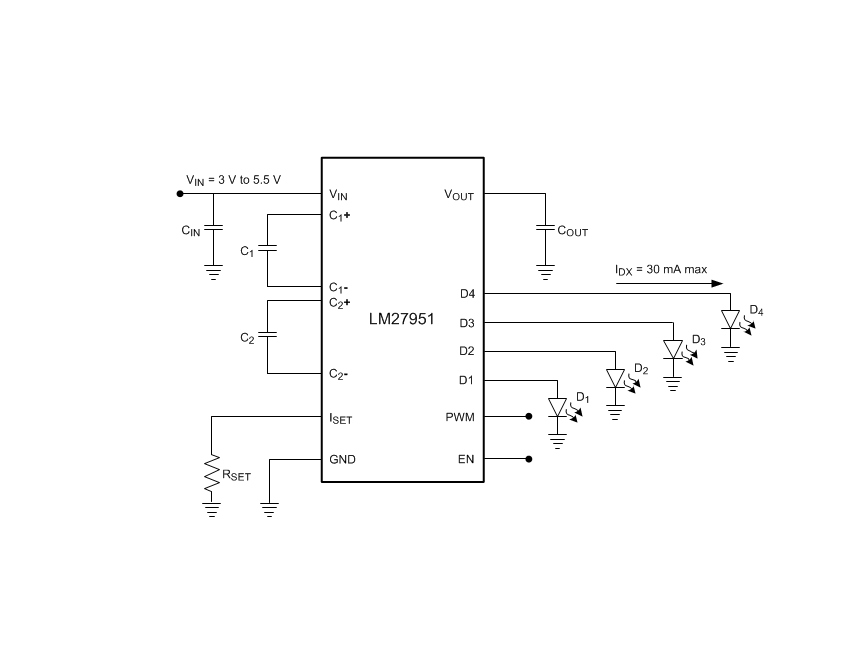

该LM27951是一款开关电容器白光LED驱动器，能够驱动多达四个LED的电流为30 mA的LED通过每个LED。其四个严格调节的电流源确保了出色的 LED 电流和亮度匹配。LED驱动电流由外部检测电阻器编程。该LM27951在2.8 V至5.5 V的输入电压范围内工作，只需要四个低成本陶瓷电容器。

该LM27951无需使用电感器即可提供出色的效率，电荷泵的增益为3/2或增益为1。通过根据LED正向电压要求主动选择适当的增益，在输入电压范围内实现最大效率。
*附件：lm27951.pdf

该LM27951使用恒频预调节来最大限度地减少输入端的传导噪声。它具有针对便携式应用优化的固定 750kHz 开关频率。该LM27951在关断时消耗的电源电流不到1 μA。

该LM27951采用14引脚无回拉WSON封装。

特性

• 输入电压范围：2.8 V 至 5.5 V
• 驱动多达四个 LED，每个 LED 的电流高达 30 mA
• 具有0.2%（典型值）匹配的稳压电流源
• 基于 LED V 的 3/2×、1× 增益转换?
• 峰值效率超过 85%
• PWM亮度控制
• 非常小的解决方案尺寸 - 无电感器
• 固定 750kHz 开关频率
• < 1μA关断电流

参数

方框图

?1. 产品概述?
LM27951是德州仪器（TI）推出的开关电容型白光LED驱动器，专为小型显示屏背光设计。核心特性包括：

• ?输入电压范围?：2.8V至5.5V
• ?输出能力?：驱动最多4颗LED，每路电流最高30mA
• ?电流匹配精度?：典型值0.2%
• ?效率?：峰值效率超过85%
• ?封装?：14引脚WSON（4.0mm × 3.0mm）

?2. 关键功能?

• ?自适应电荷泵?：支持1×/1.5×增益模式切换，根据LED正向电压自动选择高效模式。
• ?PWM调光?：通过专用PWM引脚实现亮度控制（推荐频率100Hz-1kHz）。
• ?热保护?：结温超过150°C时自动关闭，低于140°C恢复。
• ?低功耗?：关断电流<1μA。

?3. 应用场景?

• 手机/平板显示屏背光
• 键盘背光
• 通用LED照明

?4. 设计要点?

• ?电流设置?：通过外部电阻RSET调节，公式为 ILED = 200 × (1.25V / RSET) 。
• ?电容选择?：推荐低ESR陶瓷电容（X7R/X5R材质），避免使用钽电容或电解电容。
• ?并联输出?：支持并联D1-D4引脚以驱动单颗高电流LED（如4路并联实现60mA）。

?5. 效率与散热?

• 效率受输入电压、LED压降及增益模式影响，需通过公式 PLED / (Gain × VIN × ILED) 估算。
• 功耗计算需考虑结温限制（最大115°C），PCB布局需优化散热。
