?LM3508同步磁恒流白光LED驱动器技术文档总结

LM3508 是一款同步升压转换器（无需外部肖特基二极管），可提供恒定电流输出。它设计用于从单节锂离子电池驱动多达 4 个串联白光 LED，电流为 30mA。单个低功耗外部电阻器用于设置最大 LED 电流。LED电流可以通过向DIM引脚施加高达100kHz的PWM信号来调节。内部软启动电路旨在消除启动时的高浪涌电流。为了获得最大的安全性，当输出短路到地面时，该器件具有先进的短路保护功能。此外，过压保护和 850kHz 开关频率允许使用具有较低额定电压的小型低成本输出电容器。在关断期间，输出与输入断开连接，防止漏电流路径通过 LED 接地。LM3508 采用微型 9 焊球芯片级 DSBGA 封装。
*附件：lm3508.pdf

特性

• 驱动 4 个系列白光 LED，电流高达 30mA

• 80% 峰值效率

• 高达 100kHz PWM 亮度控制
• V两端的精确±5%LED电流调节在范围
• 内部同步PFET（无需肖特基二极管）
• 真正的关断隔离
• 输出短路保护
• 17.5V 过压保护
• 内部软启动消除浪涌电流
• 宽输入电压范围：2.7V至5.5V
• 850kHz 固定频率作
• 薄型 9 焊球 DSBGA 封装 （1.514mm x 1.514mm x 0.6mm）

参数

方框图

?1. 产品概述?
LM3508是德州仪器(TI)设计的同步升压转换器，专用于驱动4颗串联白光LED（最大30mA），输入电压范围2.7V-5.5V（如单节锂离子电池）。核心特性包括：

• ?高效率?：>80%峰值效率，内置同步PFET（无需外接肖特基二极管）
• ?精准调光?：支持100kHz PWM亮度控制，LED电流精度±5%
• ?保护机制?：输出短路保护、17.5V过压保护、真关断隔离
• ?封装?：1.514mm×1.514mm微型9引脚DSBGA封装

?2. 关键功能模块?

• ?同步升压转换器?：通过电流模式PWM控制器调节输出电压至LED所需电压（ILED引脚稳压至500mV）。
• ?恒流源?：通过外部电阻RSET设置最大LED电流（ILED_MAX = 200mV/RSET），PWM信号通过DIM引脚实现动态调光（ILED = 占空比×200mV/RSET）。
• ?保护电路?：包含软启动（消除浪涌电流）、过热关断（150°C触发）、输出开路保护（OVP阈值19.8V）及短路保护（触发阈值VIN×0.93）。

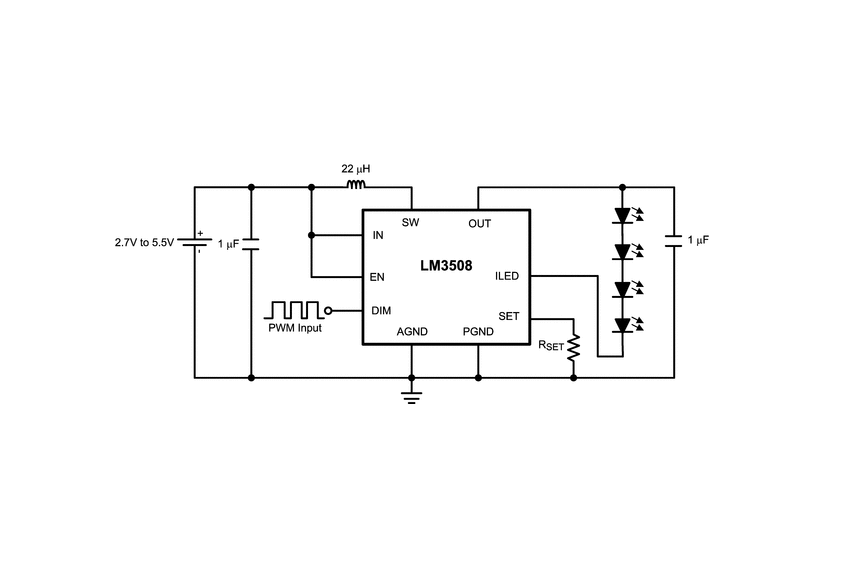

?3. 典型应用电路?

• ?输入/输出电容?：推荐1μF陶瓷电容（低ESR）。
• ?电感选择?：10μH-22μH（如TDK VLF3012AT-220MR33），需满足饱和电流>峰值电感电流。
• ?布局建议?：分离功率地(PGND)与模拟地(AGND)，缩短高电流路径（如SW引脚）。

?4. 性能参数?

• ?电气特性?：开关频率850kHz，SET引脚电压200mV±5%，NMOS导通电阻0.5Ω（典型值）。
• ?温度范围?：工作温度-30°C至+85°C，结温上限+150°C（触发热关断）。

?5. 设计注意事项?

• ?调光实现?：DIM引脚接受1kHz-100kHz PWM信号，占空比直接控制LED电流。
• ?输出功率限制?：最大输出电流受输入电压、电感值和峰值电流限制（公式见文档第11页）。
• ?PCB布局?：关键路径（如SW、PGND）需短而宽，AGND与PGND单点连接。

?6. 应用领域?

• 手持设备背光
• 数码相机
• 便携式电子设备

文档还包含详细的引脚定义、绝对最大额定值、典型性能曲线及封装信息（如YZR000911A DSBGA封装尺寸图）。
