?LM3405A 1.6MHz 1A恒流降压LED驱动器技术文档总结

LM3405A是一款 1A 恒流降压 LED 驱动器，旨在提供简单、高 用于驱动大功率 LED 的高效解决方案。具有0.205V基准电压反馈控制 为了最大限度地减少功耗，外部电阻器根据需要设置电流以驱动各种 LED 的类型。开关频率内部设置为 1.6 MHz，允许小表面贴装 要使用的电感器和电容器。LM3405A采用电流模式控制和内部 补偿提供易用性和可预测的高性能调节，适用于广泛的 作条件。该器件的最大输入电压为 22 V，最多可驱动 5 高亮度 LED 串联，正向电流为 1A，单个 LED 正向电压 约 3.7 V。其他功能包括用户可访问的 EN/DIM 引脚，用于使能和 PWM LED 调光、热关断、逐周期电流限制和过流 保护。
*附件：lm3405a.pdf

特性

• V在工作范围为 3 V 至 22 V
• 驱动多达 5 个串联的高亮度 LED，电流为1 A
• 薄型SOT-6和MSOP-PowerPAD-8?封装
• 1.6MHz开关频率
• EN/DIM 输入，用于使能 LED 和 PWM 调光
• 300mΩ NMOS 开关
• V时关断电流为40nA 在 = 5 伏
• 内部补偿电流模式控制
• 逐周期电流限制
• 输入电压 UVLO
• 过流保护
• 热关断

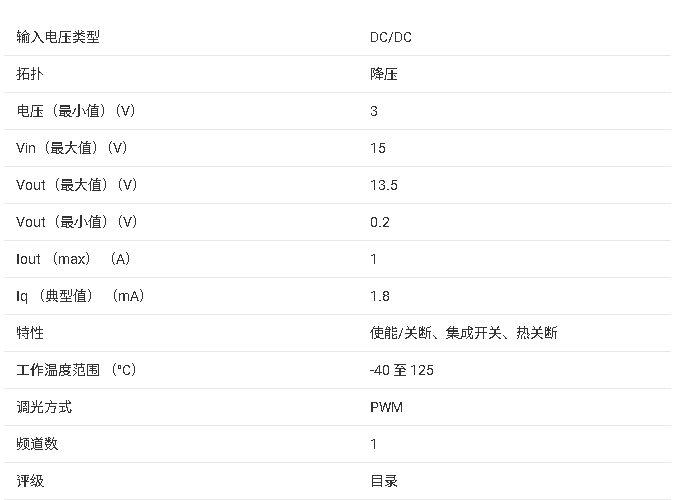

参数

方框图

?1. 核心特性?

• ?输入电压范围?：3V至22V
• ?输出电流?：1A恒流驱动，支持串联最多5颗高亮度LED
• ?封装?：超薄SOT-6和MSOP-PowerPAD?-8封装
• ?关键性能?：
  • 1.6MHz固定开关频率（支持小尺寸电感和电容）
  • 集成电流模式控制和内部补偿
  • 300mΩ NMOS开关，40nA低静态电流
  • 支持PWM调光（通过EN/DIM引脚）

?2. 应用场景?

• LED驱动（工业照明、LED手电筒、灯泡）
• 恒流源设计

?3. 功能模块详解?

• ?反馈控制?：通过FB引脚外接电阻（R1）设定LED电流（IF = VFB/R1，VFB=0.205V）。
• ?保护机制?：
  • 欠压锁定（UVLO）
  • 过流保护（2A典型值）
  • 热关断（165°C触发）
• ?调光功能?：EN/DIM引脚支持100Hz-5kHz PWM调光，占空比控制亮度。

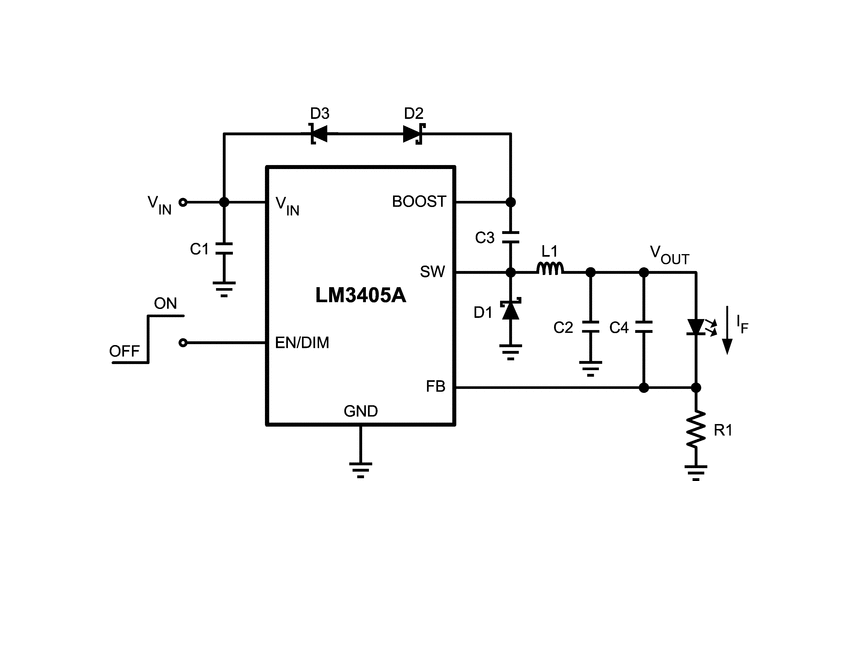

?4. 典型电路设计?

• ?关键元件选型?：
  • ? 电感（L1） ?：根据输出电流和纹波比（建议0.3-0.4）计算，例如1A输出时推荐4.7?H（峰值电流1.3A）。
  • ?输入/输出电容?：陶瓷电容优先（如10?F输入、1?F输出）。
  • ?二极管?：肖特基二极管（如D1选用1A/10V规格）。

?5. 效率与损耗?

• 效率曲线显示12V输入时可达90%以上。
• 主要损耗来源：开关损耗、导通损耗（RDS(ON)）、栅极电荷损耗。

?6. 布局建议?

• 优先耦合输入电容（C1）和续流二极管（D1）的GND路径。
• FB引脚走线需短且远离干扰源。
