?LM3405 1.6-MHz, 1-A 恒流降压稳压器技术文档总结

LM3405 是一款 1A 恒流降压 LED 驱动器，旨在提供简单、高 用于驱动大功率 LED 的高效解决方案。具有0.205V基准电压反馈控制 为了最大限度地减少功耗，外部电阻器根据驱动需要设置电流 各种类型的 LED。开关频率内部设置为 1.6 MHz，允许较小的表面 安装要使用的电感器和电容器。LM3405 使用电流模式控制和内部 补偿提供易用性和可预测的高性能调节，适用于广泛的 作条件。该器件的最大输入电压为 15 V，最多可驱动 3 高亮度 LED 串联，正向电流为 1A，单个 LED 正向电压 约 3.7 V。其他功能包括用户可访问的 EN/DIM 引脚，用于使能和 PWM LED 调光、热关断、逐周期电流限制和过流保护。
*附件：lm3405.pdf

特性

• V在工作范围为 3 V 至 15 V
• 驱动多达 5 个串联的高亮度 LED，电流为1 A
• 薄型 SOT-6 封装
• 1.6MHz开关频率
• EN/DIM 输入，用于使能 LED 和 PWM 调光
• 300mΩ NMOS 开关
• V时关断电流为40nA 在 = 5 伏
• 内部补偿电流模式控制
• 逐周期电流限制
• 输入电压 UVLO
• 过流保护
• 热关断

参数

方框图

?1. 核心特性?

• ?输入电压范围?：3V 至 15V
• ?输出电流?：1A 恒流驱动，支持串联最多 5 颗高亮度 LED
• ?封装?：超薄 SOT-6 封装
• ?开关频率?：1.6 MHz（内部固定）
• ?控制功能?：
  • EN/DIM 引脚支持使能及 PWM 调光（频率范围 100 Hz 至 5 kHz）
  • 内部补偿电流模式控制
• ?保护机制?：
  • 逐周期电流限制
  • 输入欠压锁定（UVLO）
  • 过流保护（OCP）
  • 热关断（165°C 触发）

?2. 典型应用?

• LED 驱动（工业照明、手电筒等）
• 恒流源设计

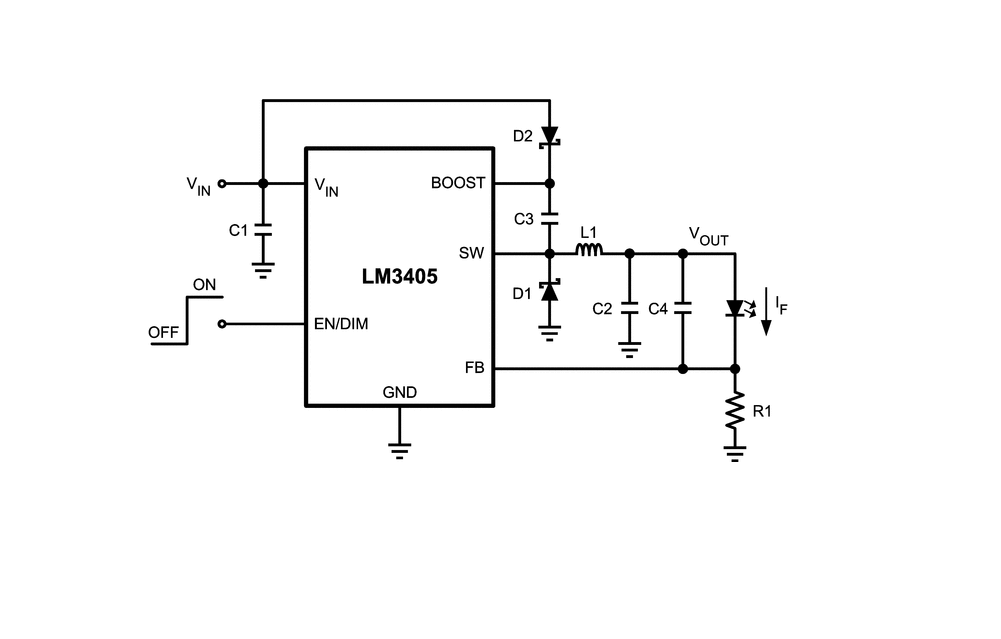

?3. 关键电路设计?

• ?电感选择?：根据输出电流和纹波比（建议 0.3–0.4）计算，推荐 4.7–22 ?H 范围（如 1A 时选 4.7 ?H）。
• ?电容配置?：
  • 输入电容（C1）：10 ?F 陶瓷电容（低 ESR/ESL）
  • 输出电容（C2）与前馈电容（C4）：1 ?F 陶瓷电容，抑制 LED 电流纹波
  • 升压电容（C3）：0.01 ?F（用于驱动内部 NMOS 开关）
• ?二极管选型?：
  • 续流二极管（D1）：肖特基二极管（如 1A/30V）
  • 升压二极管（D2）：小信号肖特基（如 BAT54）

?4. 效率与热管理?

• 效率可达 90% 以上（VIN=5V 时典型值）
• 热阻 θJA=182.9°C/W（SOT-6 封装），需注意 PCB 布局散热优化

?5. 设计注意事项?

• ?调光性能?：PWM 调光需控制 EN/DIM 信号上升/下降时间，避免电流过冲。
• ?布局建议?：
  • 输入电容、续流二极管接地需就近连接，减少高频环路面积。
  • FB 引脚走线短且远离开关节点以降低噪声干扰。

?6. 文档支持?

• 包含完整引脚定义、电气特性表、典型应用电路及效率曲线。
• 提供多场景设计示例（如升压电压从 VIN/VOUT 或齐纳二极管派生）。
