LM3528电流模式升压转换器提供两个独立的输出。第一个输出（MAIN）是用于驱动串联白光 LED 的恒流吸收器。第二个输出（SUB/FB）可配置为串联白光 LED 偏置的恒流吸收器，或作为反馈引脚，以设置恒定输出电压以为 OLED 面板供电。

作为双输出白光 LED 偏置电源，LM3528 可自适应调节 LED 灯串的电源电压，以最大限度地提高效率并确保电流吸收器保持稳压状态。每个输出的最大电流通过单个外部低功耗电阻器设置。安我^2^C 兼容接口允许以 128 个指数步长独立调整任一输出中的 LED 电流，从 0 到最大电流。当配置为白光 LED + OLED 偏置电源时，LM3528 可以独立并同时驱动多达 6 个白光 LED 的串，并为 OLED 面板提供高达 21V 的恒定输出电压。
*附件：lm3528.pdf

如果 V外升至 22V 以上，允许使用小型低压输出电容器。其他功能包括专用通用 I/O （GPIO）和多功能引脚（HWEN/PGEN/GPIO），可配置为 32 位码型发生器、硬件使能输入或 GPIO。当配置为码型发生器时，通过 I 对任意码型进行编程^2^C 兼容接口和 HWEN/PGEN/GPIO 输出，用于指示灯 LED 闪烁或用于外部逻辑控制。LM3528 采用微型 12 焊球 DSBGA 封装，工作温度范围为 -40°C 至 +85°C。

特性

128 个指数调光步长
可编程自动调光功能
效率高达 90%
薄型 12 焊球 DSBGA 封装（1.2mm x 1.6mm x 0.6mm）
集成 OLED 显示屏电源和 LED 驱动器
用于 LED 指示灯功能的可编程模式发生器输出
在 20mA 时驱动多达 12 个 LED
在 20mA 时驱动多达 5 个 LED，并在 40mA 时提供 18V 电压
串之间 1% 的精确电流匹配
内部软启动限制浪涌电流
LED 的真正关断隔离
2.5V至5.5V宽输入电压范围
22V 过压保护
1.25MHz 固定频率工作
专用可编程通用 I/O
/硬件复位

参数

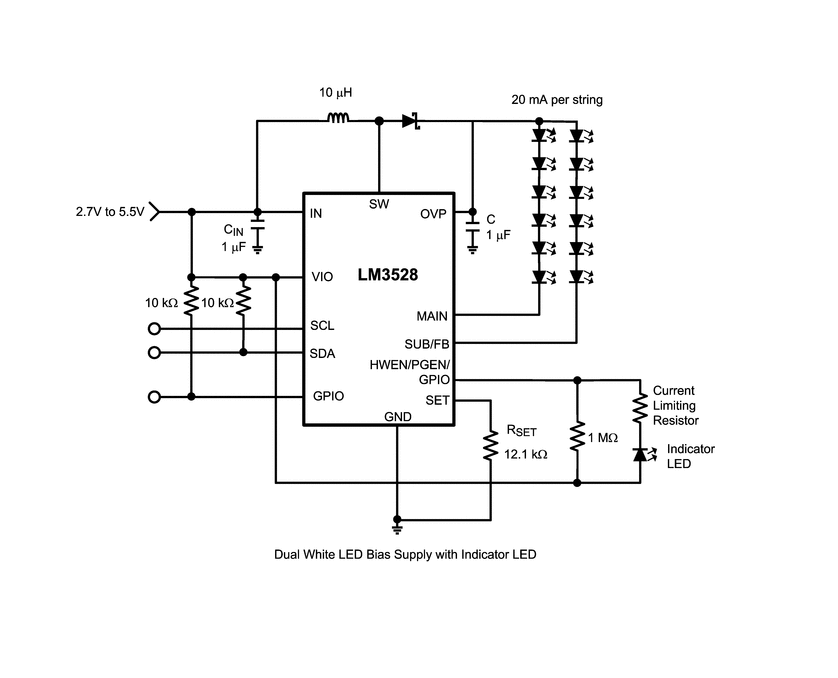

方框图

?一、产品概述?
LM3528是德州仪器（TI）推出的一款高效多显示LED驱动芯片，集成OLED电源供应功能，采用1.2mm×1.6mm DSBGA封装。主要特点包括：

?128级指数调光?：支持精细亮度控制。
?双输出配置?：MAIN（主LED驱动）和SUB/FB（次级LED驱动或OLED反馈引脚）。
?高效率?：峰值效率达90%。
?宽输入电压范围?：2.5V至5.5V，适用于便携设备。
?集成保护功能?：过压保护（22V）、热关断、软启动限制浪涌电流。

?二、关键特性?

?驱动能力?
- 支持最多12颗LED（每串20mA）或5颗LED（20mA）+18V/40mA OLED供电。
- 电流匹配精度：1%（非同步模式）或0.15%（同步模式）。
?工作模式?
- ?LED模式?：双路恒流输出，自适应调节电压以优化效率。
- ?OLED模式?：MAIN驱动LED，SUB/FB作为反馈引脚调节输出电压（最高21V）。
?控制接口?
- I?C兼容接口：独立控制两路输出亮度，支持128级编程。
- 多功能引脚（HWEN/PGEN/GPIO）：可配置为硬件使能、32位模式发生器或通用I/O。
