?LM3450/50A LED驱动器芯片技术文档总结

LM3450/50A 是一款功率因数控制器 （PFC），带有独立的相位调光解码器。PFC 调节输出电压，同时保持出色的功率因数。相位调光解码器解释相位角并将其重新映射到 500Hz PWM 输出。该器件非常适合实现用于 10-100W 负载的可调光离线 LED 驱动器。
*附件：lm3450.pdf

相位调光解码器具有几个独特的功能。输入输出映射是可编程的，以提高设计灵活性，而动态滤波器和可变采样率则提供平滑均匀的调光。动态保持电路可确保正确解码相位调光器角度，同时最大限度地减少额外的功率损耗。

该LM3450A与 LM3450 相同，但有一个电路作。动态保持电流在LM3450中采样，同时在LM3450A中连续工作。这两种设备之间的这种差异定义了每种设备的合适应用。以下是选择正确设备的一般准则：

• 任何 120V 设计，P 外 > 15W - LM3450A
• 任何 230V 设计，具有 P 外 > 25W - LM3450A
• 120V 2级设计，带P 外 < 15W - LM3450
• 230V 2级设计，带P 外 < 25W - LM3450

特性

• 临界导通模式 PFC
• 过压保护
• 反馈短路保护
• 70：1 PWM 从相位调光器解码
• 模拟调光
• 可编程调光范围
• 数字角度和调光器检测
• 动态保持电流
• 平滑调光过渡
• 低功耗运行
• 启动预稳压器偏置
• 精密基准电压源

参数

方框图

?1. 产品概述?
LM3450/50A是德州仪器（TI）推出的集成PFC（功率因数校正）和相位调光解码功能的LED驱动器控制器，适用于10-100W的离线式可调光LED驱动方案。

• ?关键特性?：
  • 临界导通模式（CRM）PFC，功率因数>0.95
  • 支持相位调光（Triac/电子调光器），输出500Hz PWM调光信号
  • 动态保持电流技术，防止调光器误触发
  • 提供3V精密电压基准（VREF）及低功耗关断模式

?2. 功能模块详解?
?2.1 PFC控制器?

• 采用CRM控制策略，通过零电流检测（ZCD）实现高效能量传输。
• 支持非隔离（升压）和隔离（反激）拓扑，内置误差放大器或可外接次级误差放大器（如LMV431）。
• 保护功能：过流保护（1.5V阈值）、过压保护（FB引脚>3V）、反馈短路保护。

?2.2 相位调光解码器?

• 通过VAC引脚检测整流后交流电压的导通角，转换为PWM信号（DIM引脚输出）。
• 可编程调光范围（通过VADJ引脚调整），支持70:1对比度。
• 动态滤波技术实现平滑调光过渡，减少闪烁。

?2.3 动态保持电路?

• 通过ISEN和HOLD引脚监测输入电流，防止调光器因电流不足而误关断。
• LM3450A版本提供连续动态保持，适用于高功率单级设计；LM3450为采样保持模式，适合低功率两级设计。

?3. 典型应用设计?

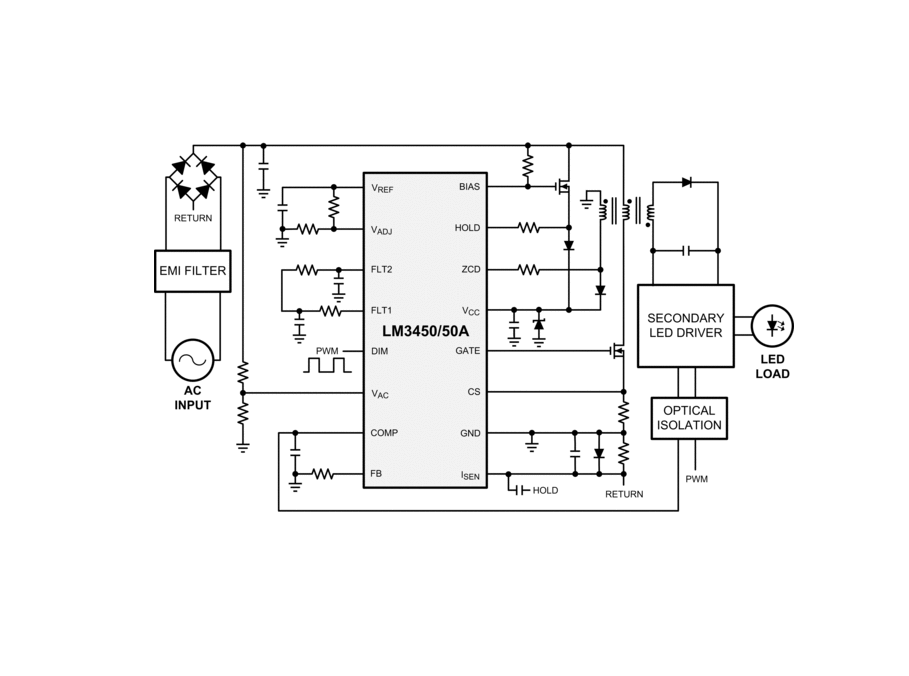

• ?两级架构?：LM3450 PFC级 + 次级恒流驱动（如LM3409HV），适用于高精度调光需求。
• ?单级反激架构?：LM3450A直接驱动LED，降低成本但需注意散热设计（如QPS MOSFET的热保护）。

?4. 关键设计参数?

• ?VCC供电?：8.5-20V，建议24V稳压管保护。
• ? 动态保持电阻（RSEN） ?：按200mV/所需最小电流计算。
• ? 调光滤波器（RF1/CF1） ?：15kΩ~75kΩ电阻+1μF电容，影响响应速度。

?5. 选型指南?

?6. 封装与文档支持?

• 封装：16引脚TSSOP（PW），符合RoHS标准。
• 参考设计：AN-2098、AN-2150提供详细设计方法。

?附件说明?
当前文档为完整数据手册（lm3450.pdf），包含电气特性、典型电路图、材料清单（BOM）及热设计建议。
