?LM2756 LED驱动器技术文档总结

LM2756 是一款高度集成的开关电容器多显示 LED 驱动器，可并联驱动多达 8 个 LED，总输出电流为 180mA。稳压内部电流源为所有 LED 提供出色的电流和亮度匹配。

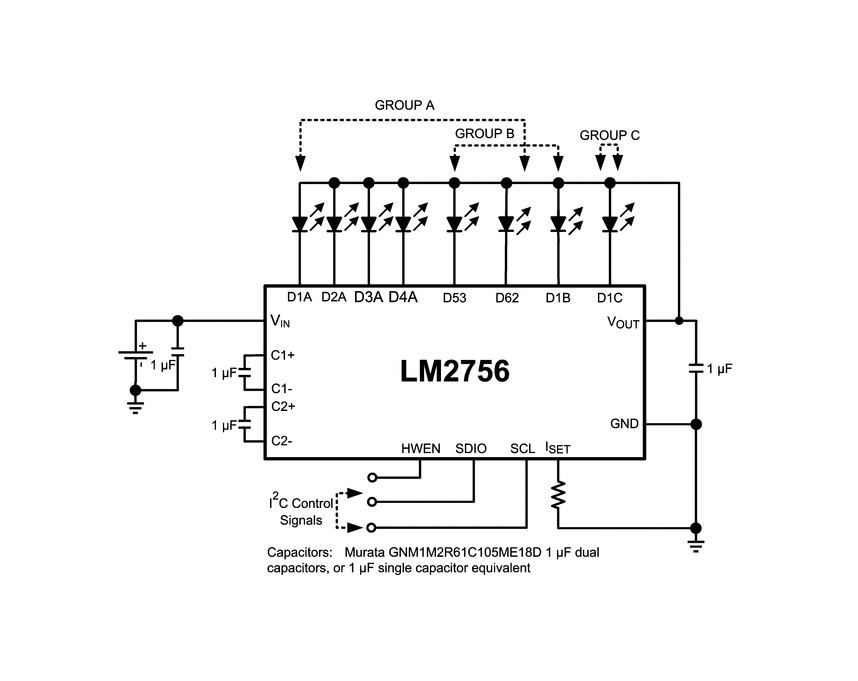

LED 驱动器电流吸收器分为三个独立控制组。主组（A 组）可以配置为驱动四个、五个或六个 LED 以用于主电话显示屏，而辅助组（B 组）可以配置为驱动一个、两个或三个 LED 来驱动辅助显示器、键盘和/或指示灯 LED。提供了一个额外的驱动器 D1C，用于额外的指示灯照明功能。
*附件：lm2756.pdf

该器件通过以 3/2 增益或通过模式运行电荷泵，无需使用电感器即可提供出色的效率。根据LED正向电压选择适当的增益来维持电流调节，以便在输入电压范围内实现效率最大化。

LM2756 采用 TI 的微型 20 焊球、0.4mm 间距、薄型 DSBGA 封装。

特性

• 驱动多达 8 个 LED，每个 LED 的二极管电流高达 30mA
• 32 个指数调光步长，调光比为 800：1，适用于 A 组（最多 6 个 LED）
• B 组（最多 3 个 LED）和 D1C（1 个 LED）的 8 种线性调光状态
• 可编程自动调光功能
• 3 个独立控制的 LED 组通过 I^2^C 兼容接口
• 效率高达 90%
• 总溶液尺寸 < 21mm^2^
• 薄型 20 焊球 DSBGA 封装（1.615mm × 2.015mm × 0.6mm）
• 0.4% 的精确电流匹配
• 内部软启动限制浪涌电流
• LED 的真正关断隔离
• 宽输入电压范围（2.7V至5.5V）
• 高电平有效硬件使能

参数

方框图

?1. 产品概述?
LM2756是德州仪器（TI）推出的多显示无电感LED驱动芯片，采用开关电容架构，专为便携式设备背光设计。核心特性包括：

• ?驱动能力?：支持最多8颗并联LED，总输出电流180mA（单颗最高30mA）
• ?调光控制?：提供32级指数调光（Group A）和8级线性调光（Group B/C），调光比达800:1
• ?高效架构?：3/2×-1×自适应电荷泵，效率高达90%
• ?超小封装?：20焊球DSBGA（1.615×2.015×0.6mm）

?2. 关键功能?

• ?三组独立控制?：
  • Group A：主显示屏驱动（4-6颗LED）
  • Group B：副屏/键盘背光（1-3颗LED）
  • Group C：指示灯专用（1颗LED）
• ?精准电流匹配?：0.4%的电流匹配精度
• ?自动增益切换?：根据LED正向电压自动选择1×或3/2×模式
• ?I?C接口?：支持亮度调节、组态配置

?3. 电气特性?

• ?输入电压?：2.7V-5.5V
• ?LED电压范围?：2.0V-4.0V
• ?工作温度?：-30°C至+85°C
• ?开关频率?：1.3MHz（典型值）

?4. 典型应用?

• 手机双屏LCD背光
• 大尺寸LCD背光
• 带指示灯的显示背光系统

?5. 设计要点?

• ?电容选择?：推荐1μF低ESR陶瓷电容（X7R/X5R材质）
• ?电流设置?：通过外部RSET电阻调节，公式：
  ILED = 189 × (1.25V/R SET )
• ?热管理?：结温超过160°C时触发保护

?6. 封装与生产?

• 采用YFQ0020AAA封装（20焊球DSBGA）
• 符合RoHS标准，MSL等级1（260°C回流焊）

该文档详细描述了芯片的寄存器配置、时序参数、性能曲线及布局建议，适用于需要高集成度LED驱动解决方案的设计场景。
