?LP8550 LED驱动器技术文档总结

LP8550 是一款带有集成升压转换器的白光 LED 驱动器。它有六个可调节的 电流吸收器，可通过 PWM 输入或 我^2^C 兼容串行接口。提升 转换器具有基于 LED 驱动器电压的自适应输出电压控制。此功能 通过将电压调整到最低的足够水平来最大限度地降低功耗 条件。
*附件：lp8550.pdf

LED 输出具有 8 位电流分辨率和高达 13 位 PWM 分辨率，并具有额外的 1 至 3 位抖动，实现平滑、精确的亮度控制。专有的相移PWM 控制用于 LED 输出，以降低升压转换器的峰值电流，从而使 升压电容器更小。相移方案还消除了可听噪声。

较低亮度值时自动PWM调光，较高亮度时电流调光 值可用于提高光学效率。内部EEPROM用于存储 配置数据。这使得外部元件数量最少，并使 解决方案非常小。

LP8550 具有安全功能，可以检测开路或 短路故障 — 监控低输入电压和升压过流情况，并转动芯片 如果发生这些事件，请关闭。热降额功能通过以下方式防止设备过热 达到设定温度时降低背光亮度。

特性

• 高压DC/DC升压转换器，集成FET
  ，具有四个开关频率选项：156/312/625/1250 kHz
• 2.7V 至 22V 输入电压范围，支持 1 至 5 节锂离子
  电池
• 可编程PWM分辨率
  • 8 至 13 个真位（稳态）
  • 在亮度
    变化期间使用抖动的额外 1 到 3 位
• 我^2^C 和 PWM 亮度控制
• 自动 PWM 和电流调光，提高效率
• PWM 输出频率和通过电阻器设置的 LED 电流
• 可选同步以显示垂直同步信号
• 六个LED输出，具有LED故障（短路/开路）检测功能
• 低输入电压、过热、过流检测和
  关断
• 外部元件的最小数量

参数

方框图

?1. 产品概述?
LP8550是德州仪器（TI）设计的高效LED背光驱动芯片，专为笔记本电脑和上网本LCD显示屏优化。其核心特性包括：

• ?输入电压范围?：2.7V至22V，支持1至5节锂离子电池。
• ?输出能力?：6路可调电流输出（每路最大30mA），驱动电压10V至40V。
• ?控制方式?：支持PWM输入或I?C接口调节亮度，集成自适应升压转换器以优化效率。

?2. 关键特性?

• ?高效升压转换器?：集成FET开关，可选4种开关频率（156kHz至1.25MHz），效率高达95%（典型值）。
• ?精密调光?：
  • 8至13位PWM分辨率，支持抖动技术（Dithering）实现平滑亮度过渡。
  • 自动PWM与电流混合调光模式，提升光学效率。
• ?保护功能?：
  • LED开路/短路检测、输入欠压保护（UVLO）、过温保护（TSD）及升压过流保护（OCP）。
  • 热降额功能：温度超阈值时自动降低亮度。

?3. 应用场景?

• 笔记本电脑/上网本LCD背光
• LED照明系统

?4. 技术细节?

• ?时钟与同步?：内置5MHz振荡器，支持VSYNC信号同步，消除显示刷新与背光频闪干扰。
• ?自适应电压控制?：实时监测LED正向压降，动态调整升压输出至最低所需电压，减少功耗。
• ?封装与尺寸?：25引脚DSBGA封装（2.49mm × 2.49mm）。

?5. 设计支持?

• ?外部元件?：推荐15μH电感、4.7μF输出电容（陶瓷型），Schottky二极管（60V耐压）。
• ?布局建议?：缩短高电流路径，分离“噪声地”与“静默地”，优化EMI性能。

?6. 文档结构?

• ?寄存器配置?：提供EEPROM可编程参数表（如PWM频率、电流限制、温度阈值等）。

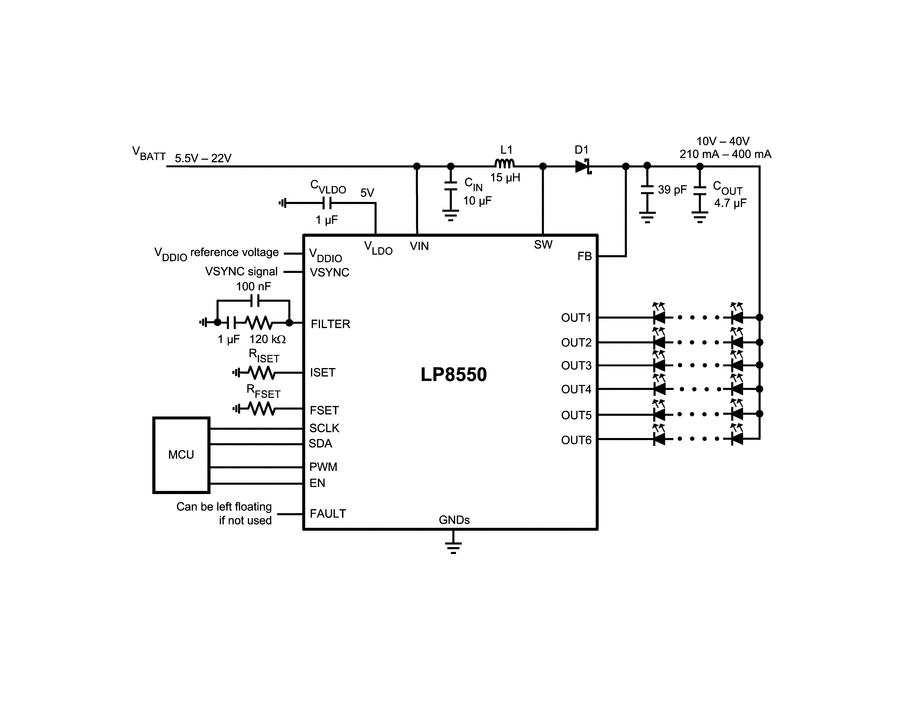

• ?典型电路?：包含内部LDO和外部5V供电两种应用方案。

该文档为硬件工程师提供了完整的规格参数、设计指南及故障排查参考，适用于高效能背光系统开发。
