?LP5562 LED驱动器技术文档总结

科技绿洲 ? 2025-08-28 14:13 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

LP5562 是一款四通道 LED 驱动器,旨在产生各种照明效果。该设备具有用于创建各种照明序列的程序存储器。加载程序存储器后,LP5562 可以独立运行,无需处理器控制。

当 LED 输出未激活时,LP5562 能够自动进入省电模式,从而降低电流消耗。
*附件:lp5562.pdf

四个独立的 LED 通道具有精确的可编程电流吸收器,电流范围为 0 mA 至 25.5 mA,步长为 100 μA,并具有灵活的 PWM 控制。每个通道都可以配置到三个程序执行引擎中的每一个中。程序执行引擎具有程序存储器,用于通过PWM控制创建所需的照明序列。

LP5562 具有四个引脚可选的 I^2^C 地址。这允许在一个 I 中连接多达四个并行设备^2^C总线。该器件只需要一个小型、低成本的陶瓷电容器

特性

  • 四个独立可编程的LED输出,具有8位电流设置(0 mA至25.5 mA,步长为100 μA)和8位PWM控制
  • 典型 LED 输出饱和电压 60 mV,电流匹配 1%
  • 用于 LED 输出的灵活 PWM 控制
  • 带外部时钟的自动省电模式
  • 具有灵活指令集的三个程序执行引擎
  • 使用程序执行引擎实现自主作
  • 用于照明模式程序的SRAM程序存储器
  • DSBGA 12引脚封装,0.4mm间距

参数

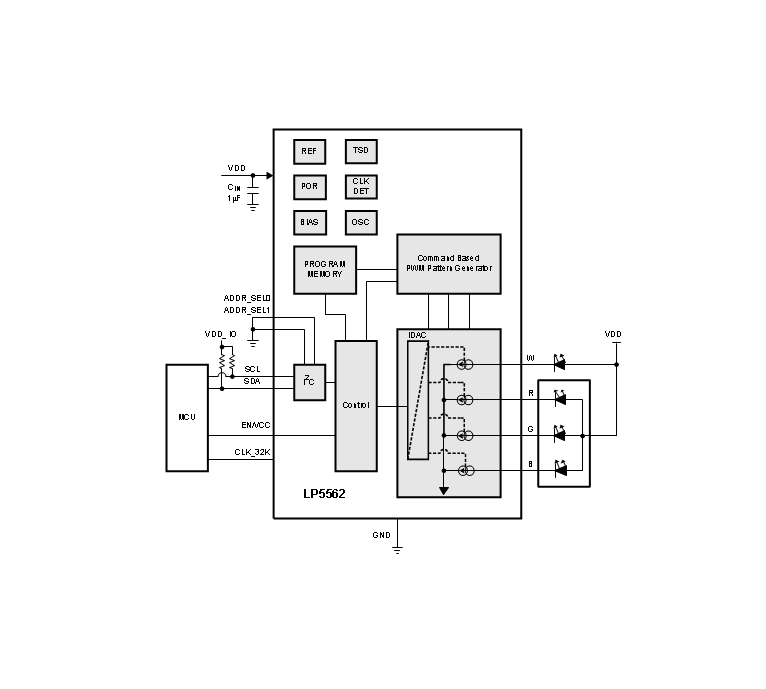

方框图

?1. 产品概述?
LP5562是一款四通道RGB/白光LED驱动器,集成了内部程序存储器和独立通道控制功能,适用于移动设备背光、装饰灯效等应用。

  • ?关键特性?:
    • 四路独立可编程LED输出,电流范围0–25.5mA(步进100μA),PWM控制精度8位。
    • 支持自动省电模式,内置32kHz时钟或外接时钟同步。
    • 三个程序执行引擎,可通过SRAM存储自定义灯光序列。
    • 12引脚DSBGA封装(1.648mm × 1.248mm)。

?2. 功能描述?

  • ?LED驱动控制?:
    • 电流调节:每通道8位电流设置(0x00–0xFF对应0–25.5mA)。
    • PWM控制:支持256Hz或558Hz频率,可选线性/对数亮度调节。
  • ?程序引擎?:
    • 支持指令集(如渐变、等待、跳转、触发同步),可编写复杂灯光序列。
    • 16条指令存储空间/引擎,支持嵌套循环和多引擎协同。
  • ?接口通信?:
    • I2C接口(4个可选地址),支持寄存器配置和SRAM编程。
    • 引脚配置:ADDR_SEL[1:0]选择I2C地址,CLK_32K支持外部时钟输入。

?3. 应用场景?

  • 手机键盘RGB背光、状态指示灯、装饰灯效。
  • 低功耗设计:省电模式下关闭非活动电路,典型待机电流0.2μA。

?4. 关键参数?

  • ?电气特性?:
    • 工作电压:2.7V–5.5V(VDD),逻辑电平1.65V–VDD(EN/VCC)。
    • 输出匹配精度:±1%(典型值),饱和电压60mV(典型值)。
  • ?热性能?:结温范围-40°C至+125°C,热阻85.9°C/W(DSBGA封装)。

?5. 设计资源?

  • 提供典型应用电路、寄存器映射表(地址0x00–0x6F)及编程示例。
  • 布局建议:VDD去耦电容需贴近芯片,LED走线宽度需满足25.5mA电流需求。

?6. 文档支持?

  • 包含完整引脚定义、时序图、指令集详解及机械封装信息(YQE DSBGA)。
  • 修订记录:截至2016年12月更新,优化SEO关键词并修正热参数。
