?LP8555高能效LED背光驱动器技术文档总结

LP8555 是一款高效 LED 驱动器，集成了双通道 DC-DC 升压转换器。 它具有 12 个高精度电流吸收器，可由 PWM 输入信号控制，一个 我^2^C master，或两者兼而有之。

LP8555 的双升压配置将负载分担给两个电感器，并允许更薄 与单增压解决方案相比，整体解决方案尺寸和效率更高。12 个 LED 灯串 允许以最佳效率驱动大量 LED，因为可以保持升压转换比 低。
*附件：lp8555.pdf

升压转换器具有基于 LED 电流吸收器的自适应输出电压控制 动态余量电压。此功能通过将电压调整到最低来最大限度地降低功耗 在所有条件下都足够水平。

LED 灯串自动检测功能允许在 2 至 12 个 LED 灯串，具有最大的设计灵活性。专有的混合PWM和电流调光模式 可额外节省系统功耗。相移 PWM 可降低可听噪声并缩小 升压输出电容器。灵活的 CABC 支持结合了基于 PWM输入和I^2^C 命令。

特性

• 双通道高效DC/DC升压转换器
• 2.7V 至 20V VDD 范围
• 12 个 50 mA 高精度 LED 电流
  吸收器，具有 12 位亮度控制功能
• 自适应 LED 电流吸收裕量
  控制可实现最大系统效率
• LED 串数自动检测
• 相移PWM模式，可降低可听噪
  声
• PWM输入占空比和/或I^2^C 寄存器亮度控制
• 混合 PWM 和电流调光可实现更高的 LED
  驱动光学效率
• 灵活的 CABC 支持
• EPROM， I^2^C寄存器或用于配置的外部电阻
• 通过压摆率控制、
  扩频和相移开关提高升压EMI性能
• 广泛的故障检测方案

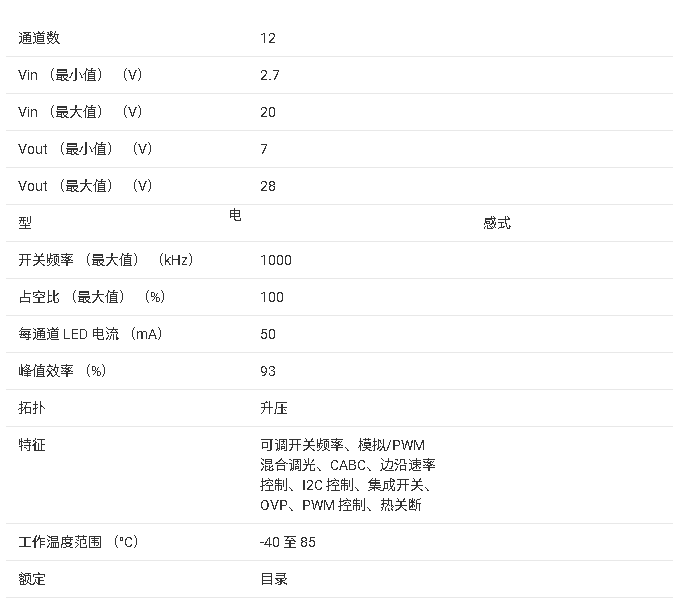

参数

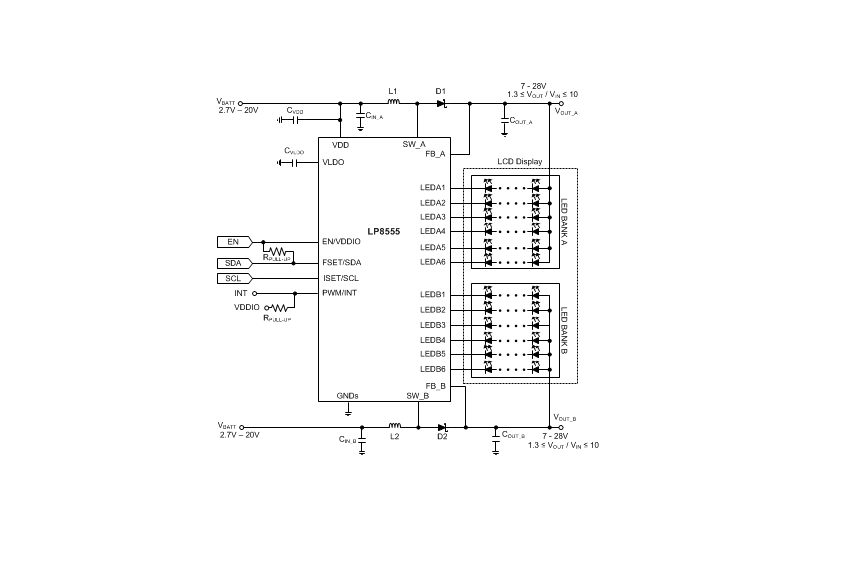

方框图

?1. 产品概述?
LP8555是德州仪器（TI）推出的专为平板电脑LCD显示屏设计的高能效LED背光驱动芯片，集成双路DC/DC升压转换器和12路高精度电流源，支持2.7V至20V宽输入电压范围，最大输出28V，可驱动多达12路LED串（每路50mA）。其核心特性包括自适应LED电流源裕量控制、相位偏移PWM调光、混合PWM/电流调光模式，以及全面的故障检测功能（如LED开路/短路、过压/欠压保护等）。

?2. 关键特性?

• ?双升压架构?：两路独立升压转换器分担负载，减小电感尺寸并提升效率（典型效率>90%）。
• ?智能调光控制?：支持PWM输入、I?C寄存器或两者结合控制亮度，12位精度调光，可选混合调光模式（PWM+电流）以优化光学效率。
• ?自适应电压调节?：动态调整升压输出电压至LED所需最低值，最大化系统效率。
• ?EMI优化?：可编程开关速率控制、扩频调制及相位偏移开关技术降低电磁干扰。
• ?故障保护?：包含热关断、LED开路/短路检测、升压过流/过压保护等。

?3. 应用场景?
主要应用于平板电脑LCD背光驱动，兼容2至12路LED串配置，支持灵活设计。

?4. 功能模块详解?

• ?升压转换器?：
  • 工作频率可选500kHz或1MHz（通过EPROM配置）。
  • 自适应输出控制，初始电压可编程（7V~28V）。
• ?亮度控制?：
  • 支持四种模式（PWM输入、I?C寄存器、混合模式），可通过EPROM或外部电阻设置PWM频率（4.9kHz39.1kHz）和LED电流（5mA50mA）。
• ?保护机制?：
  • 自动检测LED串数量，禁用异常通道；过压阈值可设（1V~4V）。

?5. 寄存器与配置?

• 通过I?C接口（从地址2Ch）访问控制寄存器，配置亮度、调光参数、保护阈值等。
• EPROM存储默认配置，支持上电加载，部分参数可通过外部电阻调整（如ISET/SCL设置电流）。

?6. 设计建议?

• ?布局要点?：最小化高频电流回路，分离功率地与信号地，靠近芯片放置输入/输出电容。
• ?元件选型?：推荐4.7μH~6.8μH电感（饱和电流≥3.1A）、低ESR陶瓷电容（10μF输出电容）。

?7. 封装与订购信息?

• 封装：36引脚DSBGA（2.478mm×2.478mm），符合RoHS标准。
• 工作温度：-40°C至85°C。

?总结?
LP8555通过双升压架构和智能调光技术，为高分辨率平板显示提供高效、灵活的背光解决方案，兼具高性能与可靠性，适合空间受限且需高能效的设计需求。
