?LP8864-Q1 汽车显示屏LED背光驱动器技术文档总结

LP8864-Q1 是一款带有升压控制器的汽车高效 LED 驱动器。四个高精度电流吸收器支持相移，根据使用的通道数自动调整。LED亮度可以通过I?C接口或PWM输入进行全局控制。

升压控制器具有基于 LED 电流吸收器裕量电压的自适应输出电压控制。此功能通过在所有条件下将升压电压调整到最低的足够水平来最大限度地降低功耗。宽范围可调频率使 LP8864-Q1 能够避免对 AM 无线电频段的干扰。

LP8864-Q1 支持内置混合 PWM 调光和模拟电流调光，可降低 EMI、延长 LED 寿命并提高总光学效率。
*附件：lp8864-q1.pdf

特性

• 符合 AEC-Q100 标准，适用于汽车应用：
  • 器件温度等级 1：–40°C 至 +125°C，TA
  • 设备 HBM ESD 分类 2 级
  • 设备 CDM ESD 分类级别 C4B
• 输入电压工作范围 3V 至 48V
• 四个高精度电流吸收器
  • 每个电流吸收器高达 200mA 的直流电流
  • 电流匹配 1%（典型值）
  • 调光比 32 000：1，使用 152Hz LED 输出 PWM 频率
  • 高达 16 位 LED 调光分辨率，具有 I2C 或 PWM 输入
  • 8 可配置的 LED 灯串配置
• 自动相移 PWM 调光
• 12 位模拟调光
• 高达 48V VOUT 升压或 SEPIC DC/DC 控制器
  • 开关频率 100kHz 至 2.2MHz
  • 提高扩频以降低 EMI
  • 升压同步输入，用于设置来自外部时钟的升压开关频率
  • 输出电压在禁用升压时自动放电
• 广泛的故障诊断

参数

方框图

?1. 产品概述?

• ?型号?：LP8864-Q1，符合AEC-Q100汽车级认证（工作温度-40°C至+125°C）。
• ?功能?：高效LED驱动芯片，集成升压控制器，支持4路高精度电流输出（每路最高200mA）。
• ?关键特性?：
  • 输入电压范围：3V至48V。
  • 支持32,000:1高调光比（152Hz PWM频率）。
  • 自适应升压电压控制，优化功耗。
  • 支持I?C或PWM亮度控制，内置故障诊断（开路/短路/过压/过流等）。

?2. 主要应用?

• 汽车信息娱乐系统背光。
• 仪表盘、智能后视镜、HUD（抬头显示器）。

?3. 核心功能模块?

1. ?升压控制器?
   • 开关频率可调（100kHz至2.2MHz），支持同步输入和扩频功能以降低EMI。
   • 自适应输出电压控制，根据LED电流源压差动态调整升压电压。
   • 支持升压（Boost）和SEPIC拓扑，效率可达95%（典型值）。
2. ?LED驱动通道?
   • 4路独立电流源，电流匹配精度±1%（典型值）。
   • 支持相位偏移PWM调光，自动根据通道数调整相位（如4通道时90°偏移）。
3. ?保护机制?
   • 输入过压/欠压、输出过流、LED开路/短路检测、热关断等。
   • 故障状态可通过I?C读取或INT引脚触发中断。

?4. 关键参数?

• ?调光模式?：通过外部电阻选择PWM调光、混合调光或直接电流调光。
• ?LED频率设置?：通过PWM_FSET电阻设置（152Hz至19.5kHz）。

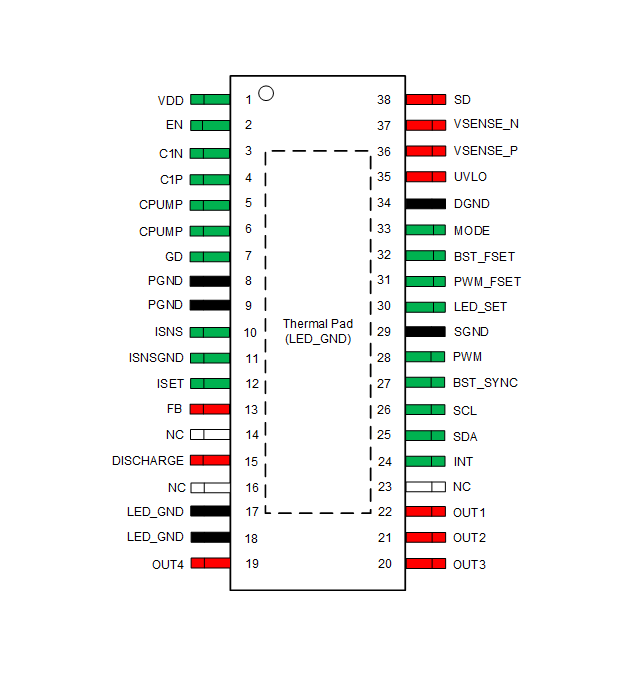

• ?封装选项?：38引脚HTSSOP或32引脚QFN，均带散热焊盘。

?5. 设计支持?

• ?典型电路?：提供升压、SEPIC及最小化设计参考方案。
• ?布局建议?：强调高频电流回路最小化，推荐使用低ESR陶瓷电容和紧凑布线。

?6. 文档结构?

• ?详细章节?：引脚配置、电气特性、寄存器映射（I?C控制）、应用电路及故障处理流程。
• ?附录?：机械尺寸、封装信息、修订历史等。

?注?：完整技术细节请参考原始数据手册中的绝对最大额定值、典型性能曲线及寄存器配置说明。
