LP8864S-Q1 汽车显示LED背光驱动器技术文档总结

LP8864S-Q1 是一款带有升压控制器的汽车高效 LED 驱动器。四个高精度电流吸收器支持相移，可根据使用中的通道数自动调整。LED 亮度可以通过 I?C 接口或 PWM 输入进行全局控制。

升压控制器具有基于 LED 电流吸收器裕量电压的自适应输出电压控制。此功能通过在所有条件下将升压电压调整到最低的足够水平来最大限度地降低功耗。宽范围可调频率使 LP8864S-Q1 能够避免对 AM 无线电频段的干扰。

LP8864S-Q1 支持内置混合 PWM 调光和模拟电流调光，可降低 EMI，延长 LED 寿命，并提高总光学效率。
*附件：lp8864s-q1.pdf

特性

• 符合 AEC-Q100 标准，适用于汽车应用：
  • 器件温度等级 1：–40°C 至 +125°C，TA
  • 设备 HBM ESD 分类 2 级
  • 设备 CDM ESD 分类级别 C4B
• 输入电压工作范围 3V 至 48V
• 四个高精度电流吸收器
  • 每个电流吸收器高达 150mA 的直流电流
  • 电流匹配 1%（典型值）
  • 调光比 32 000：1，使用 152Hz LED 输出 PWM 频率
  • 高达 16 位 LED 调光分辨率，具有 I2C 或 PWM 输入
  • 8 可配置的 LED 灯串配置
• 自动相移 PWM 调光
• 12 位模拟调光
• 高达 48V VOUT 升压或 SEPIC DC/DC 控制器
  • 开关频率 100kHz 至 2.2MHz
  • 提高扩频以降低 EMI
  • 升压同步输入，用于设置来自外部时钟的升压开关频率
  • 输出电压在禁用升压时自动放电
• 广泛的故障诊断

参数

方框图

?1. 产品概述?
LP8864S-Q1是德州仪器（TI）推出的汽车级高效LED驱动芯片，专为车载信息娱乐系统、仪表盘、HUD等显示背光设计。核心特性包括：

• ?四通道高精度电流源?：每通道支持150mA DC电流，匹配精度达1%，调光比32,000:1（152Hz PWM频率）
• ?宽输入电压范围?：3V至48V，适应汽车电池波动
• ?自适应升压控制?：自动调节输出电压至LED所需最低水平以优化能效
• ?多种调光模式?：支持PWM/模拟混合调光、I2C或PWM输入控制，最高16位分辨率
• ?全面故障诊断?：包含LED开路/短路、升压过压/过流、热关断等保护功能

?2. 关键特性?

• ?AEC-Q100认证?：工作温度-40°C至+125°C，符合汽车可靠性标准
• ?升压/SEPIC拓扑?：支持100kHz-2.2MHz可调开关频率，集成扩频功能降低EMI
• ?智能相位控制?：根据LED串数量自动调整相位偏移（如4通道时90°间隔）
• ?低EMI设计?：支持外部时钟同步和伪随机调制

?3. 应用场景?

• 车载中控屏背光
• 数字仪表盘照明
• 抬头显示（HUD）
• 电子后视镜

?4. 系统功能框图?

• ?电源管理?：集成电荷泵（可选5V栅极驱动）、升压控制器
• ?LED驱动?：四路恒流源，支持并联扩展（如2×300mA或1×600mA）
• ?控制接口?：I2C/PWM双模式亮度控制，INT引脚故障报警

?5. 保护机制?

• ?输入保护?：欠压锁定（UVLO）、过压保护（OVP）、过流保护（OCP）
• ?输出保护?：LED短路到地检测、升压OVP/OCP
• ?芯片保护?：热关断（165°C触发）、ESD防护（HBM 2kV）

?6. 封装与配置?

• ?封装选项?：38引脚HTSSOP或32引脚QFN
• ?引脚配置?：通过外部电阻设置LED串数（1-4串）、PWM频率（152Hz-19.5kHz）、升压频率等

?7. 设计资源?

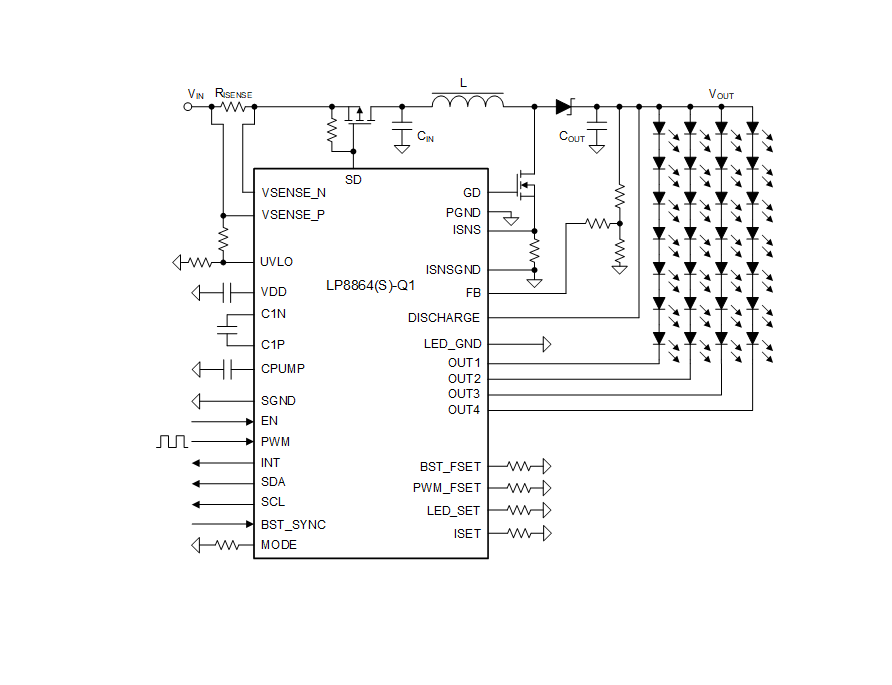

• 提供典型应用电路（升压/SEPIC）、布局指南
• 寄存器映射表支持I2C配置调光曲线、故障屏蔽等高级功能

该文档为硬件工程师提供了从选型到故障调试的完整技术参考，适用于需要高可靠性汽车照明设计的场景。
