RT-Thread Nano是一个极简版的硬实时内核，具体介绍见官方链接：

https://www.rt-thread.org/document/site/#/rt-thread-version/rt-thread-nano/an0038-nano-introduction

介绍完官方下载地址，本篇还是以移植RT-Thread Nano到MCUXpresso IDE为主，移植的代码可以在nxpic.org.cn论坛搜索到。稍后也会有基于MCUXpresso VSC(Visual Studio Code)的介绍文档。

目录

简单运行

软件下载

移植步骤

适配 RT-Thread Nanoo

1 简单运行

1. 准备一台安装有最新MCUXpresso IDE的PC 和一块FRDM-MCXA346开发板：

2. 导入代码包，运行结果：

2 软件下载

1. RT-Thread Nano源代码下载

2. MCUXpresso SDK下载

3. MCUXpresso IDE下载

4. MCUXpresso Config Tool下载，这个不是必须的， IDE自带的也有

3 移植步骤

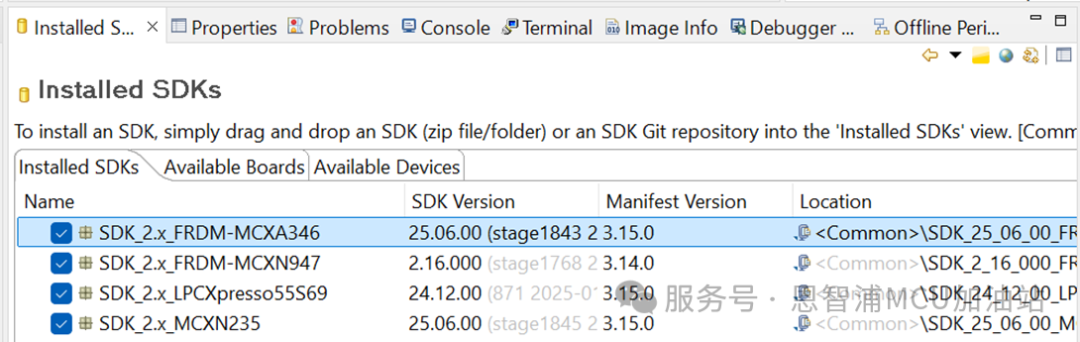

1. 导入MCUXpresso SDK到MCUXpresso IDE，直接把SDK的zip包拖到这个窗口里就行:

2. 创建一个新工程，咱们这里就用lpuart的polling的example为模板好了，创建好后，顺手改个工程名字:

3. 将RT-Thread Nano源代码文件复制进工程，并且包含进编译序列：

4. 移除RT-Thread Nano里咱们目前平台不需要的文件，比如 bsp文件夹，libcpu文件夹下边的risc-v文件夹，libcpu\arm文件夹下边的arm926, armv6, cortex-a, cortex-m0, cortex-m23, cortex-m3, cortex-m4, cortex-m7,cortex-r4(保留libcpu\arm下的common和cortex-m33文件夹)：

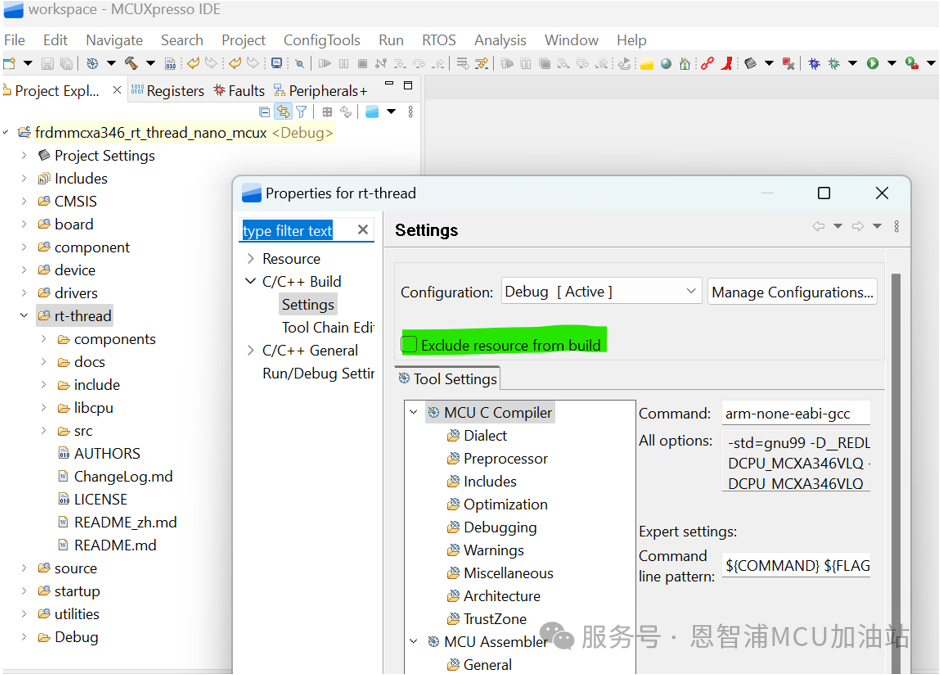

5. 将divsi3.S, context_iar.S, context_rvds.s, syscall_iar.S, syscall_rvds.S 移除出编译序列：

4 适配 RT-Thread Nano

1. 把lpuart_polling.c 改成main.c:

2. 将rt-thread/include和rt-thread/components/finsh两个目录添加到工程的include路径:

3. 将rt-thread nano源代码bsp\_template路径下的rtconfig.h 和 board.c复制到工程的source目录下，这里我把board.c重命名为rtt_board.c:

4. 编译后编译器提醒有两个错误，提醒移植的时候添加必要的API:

5. 将"MCXA346.h", "app.h"和"fsl_lpuart.h"添加到source/board.c文件中:

6. 在source\board.c void rt_hw_board_init(void)函数中添加BOARD_InitHardware(); 和 SysTick_Config(SystemCoreClock/RT_TICK_PER_SECOND):

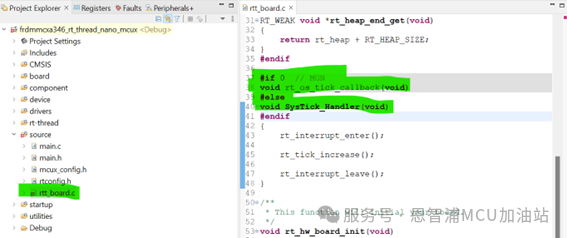

7. 在source\board.c中用SysTick_Handler()替换rt_os_tick_callback():

8. 隐去TODO 2和TODO 3的提醒，TODO 2在example初始化的地方已经做了调试串口的初始化了，并且在TODO 3里添加如下代码:

9. 将main.c 的头文件修改为:

10. 将main.c 核心的main代码修改为:

11. 编译后提醒hardfault函数重复定义了，所以要把工程生成的semihost_hardfualt.c删除掉:

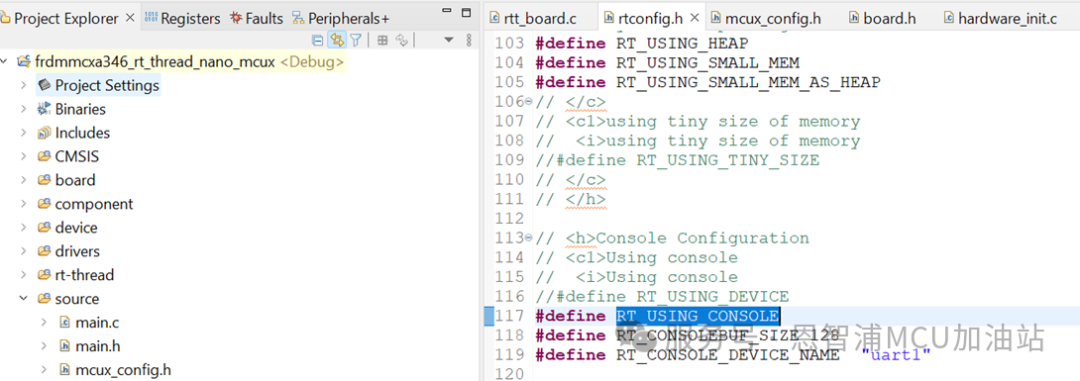

12. 在rtconfig.h里打开 #define RT_USING_CONSOLE宏，编译并运行，记得打开串口中断哦:

13. 运行后，发现会进入Hardfault_handler() 并且串口无打印。先来解决串口打印的问题:

14. 需要在startup\startup_mcxa346.c的ResetISR（）函数中把main隐藏掉，用rt-thread nano的entry()替代，如下图：

在entry()的函数里会调用rt_hw_board_init()来初始化硬件。 编译并运行，这时候hardfault应该就会打印了:

15. Hard fault 打印的信息，hard fault的原因本程序员找了些小时数，原因是需要修改分散加载文件:

16. 鼠标右键工程名字，选在C/C++ Build -> Settings -> MCU Linker-> Managed Linker Script 禁用Manage linker script。要手工修改下分散加载文件:

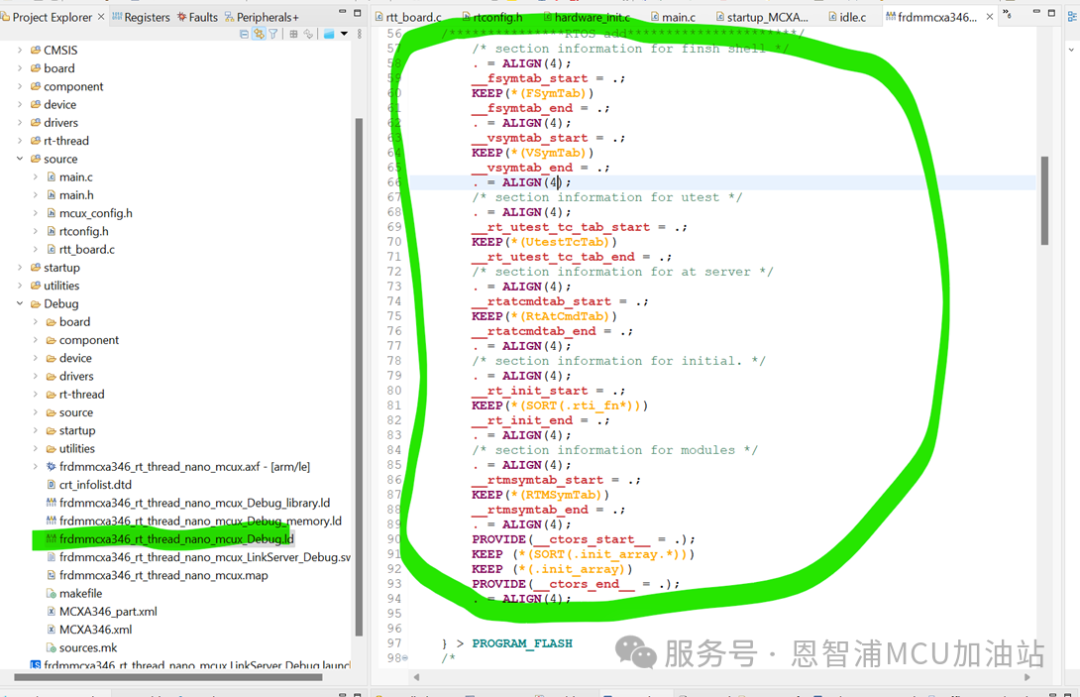

17. 将如下区段加入到frdmmcxa346_rt_thread_nano_mcux_Debug.ld中，在“> PROGRAM_FLASH”区段:

-->/***************RTOSadd**********************/ /* section information for finsh shell*/ . = ALIGN(4); __fsymtab_start = .; KEEP(*(FSymTab)) __fsymtab_end = .; . = ALIGN(4); __vsymtab_start = .; KEEP(*(VSymTab)) __vsymtab_end = .; . = ALIGN(4); /* section information for utest*/ . = ALIGN(4); __rt_utest_tc_tab_start = .; KEEP(*(UtestTcTab)) __rt_utest_tc_tab_end = .; /* section information for at server */ . = ALIGN(4); __rtatcmdtab_start = .; KEEP(*(RtAtCmdTab)) __rtatcmdtab_end = .; . = ALIGN(4); /* section information for initial.*/ . = ALIGN(4); __rt_init_start = .; KEEP(*(SORT(.rti_fn*))) __rt_init_end = .; . = ALIGN(4); /* section information for modules */ . = ALIGN(4); __rtmsymtab_start = .; KEEP(*(RTMSymTab)) __rtmsymtab_end = .; . = ALIGN(4); PROVIDE(__ctors_start__ = .); KEEP (*(SORT(.init_array.*))) KEEP (*(.init_array)) PROVIDE(__ctors_end__ = .); . = ALIGN(4);

18. 编译并运行，RT-Thread Nano就正常打印了:
