?LP5892-Q1 汽车级LED矩阵驱动器技术文档总结

LP5892-Q1 是一款高度集成的共阴极矩阵 LED 显示驱动器，具有 48 个恒流源和 16 个扫描 FET。一个 LP5892-Q1 支持驱动 16 × 16 个 RGB 像素，两个 LP5892-Q1 器件支持驱动 32 × 32 个 RGB 像素。为了实现低功耗，该器件通过其共阴极结构支持红色、绿色和蓝色LED的分离电源。此外，LP5892-Q1 的工作功率通过超低工作电压范围（Vcc 低至 2.5V）和超低工作电流（Icc 低至 3.6mA）显着降低。
*附件：lp5892-q1.pdf

LP5892-Q1 实现高速上升沿传输接口，支持高器件数、菊花链和高刷新率，同时最大限度地减少电磁干扰 （EMI）。该器件支持高达 50MHz 的 SCLK（外部）和高达 160 MHz 的 GCLK（内部）。同时，该器件集成了增强型电路和智能算法，解决了窄像素间距（NPP）LED显示应用以及mini-和micro-LED产品中的各种显示挑战：第一条扫描线变暗、上下重影、低灰度不均匀、耦合、LED开路或短路引起的毛毛虫，这使得LP5892-Q1成为此类应用的完美选择。

LP5892-Q1 还在运行期间实现 LED 开路/弱短路/短路检测和消除，还可以将这些信息报告给随附的数字处理器。

特性

• 符合 AEC-Q100 标准，适用于汽车应用：
  • 温度等级 1：–40°C 至 +125°C，TA
• 分离式VCC和VR/G/B电源
  • VCC电压范围：2.5V – 5.5V
  • VR/G/B 电压范围：2.5V – 5.5V
• 48 个电流源通道，电流源通道范围为 0.2mA 至 40mA
  • 通道间精度：±0.5%（典型值），±3%（最大值）;器件间精度：±0.5%（典型值），±2.5%（最大值）
  • 低拐点电压：当IOUT = 5mA时，0.27V（最大值）
  • 3 位（8 级）全局亮度控制
  • 8 位（256 级）颜色亮度控制
  • 最大 16 位（65536 步）PWM 灰度控制
• 16 个扫描线开关，具有 190mΩ RDS（ON）
• 超低功耗
  • 独立VCC，低至2.5V
  • 最低ICC低至3.6mA，采用50MHz GCLK
  • 智能省电模式，ICC 低至 0.9mA
• 内置SRAM，支持1-64多路复用
  • 单个器件支持 48 × 16 个 LED 或 16 个 × 16 个 RGB 像素

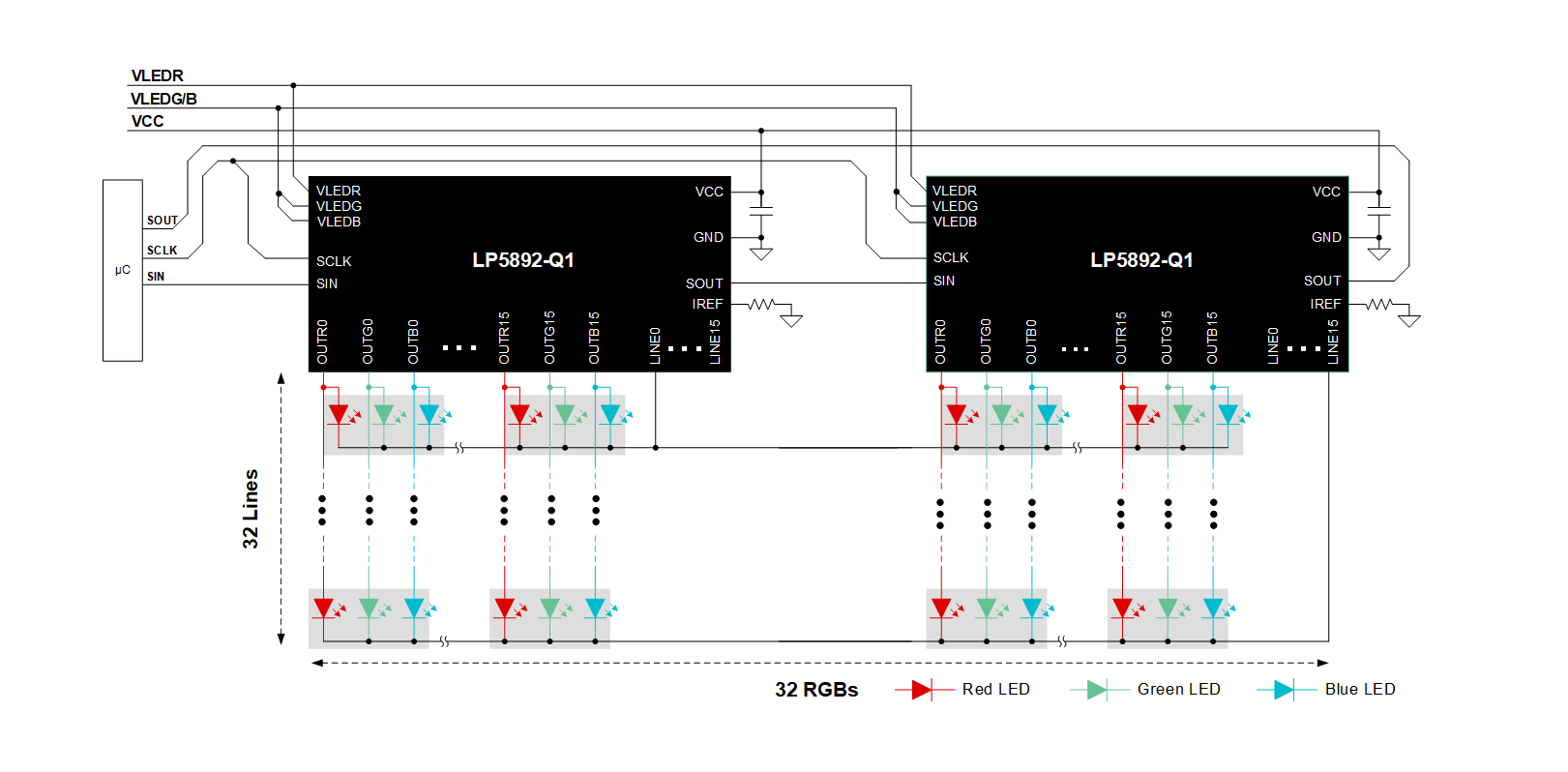

  • 双设备可堆叠，支持 96 × 32 个 LED 或 32 × 32 个 RGB 像素
• 高速、低 EMI 连续时钟系列接口 （CCSI）
  • 只有三根电线：SCLK / SIN / SOUT
  • 外部 50MHz（最大）SCLK，带上升沿传输机制
  • 内部倍频器，支持高频GCLK
• LED 矩阵显示器的优化性能
  • 上下重影消除
  • 低灰度增强
  • LED开路、弱短路、短路检测和去除

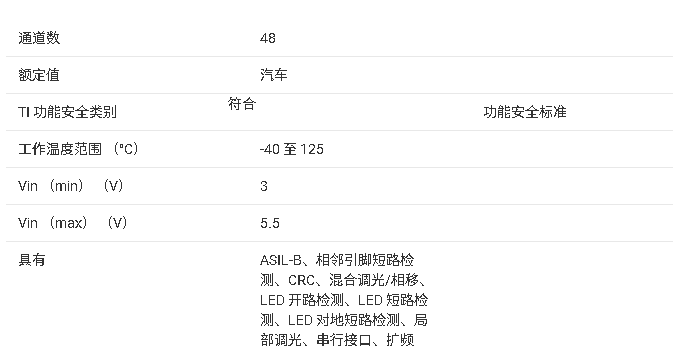

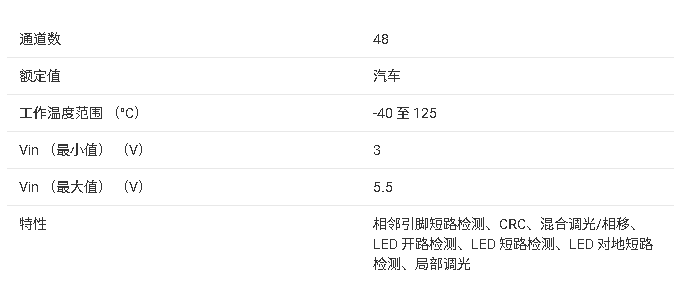

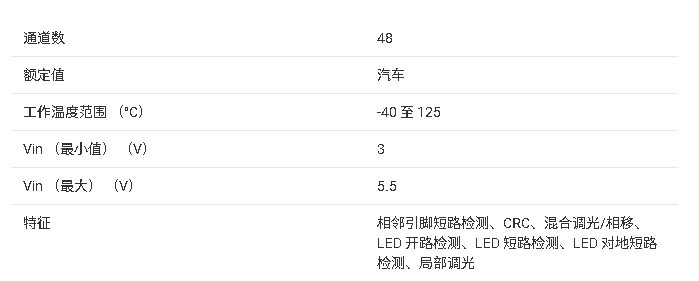

参数

方框图

?1. 产品概述?
LP5892-Q1是德州仪器（TI）推出的AEC-Q100认证汽车级LED驱动芯片，专为RGB LED矩阵设计，具备以下核心特性：

• ?48路恒流源?：每通道电流可调范围0.2mA至40mA，典型通道间精度±0.5%，最大±3%。
• ?16路扫描开关?：支持16×16 RGB像素单芯片驱动或32×32 RGB像素双芯片级联。
• ?低功耗设计?：独立电源供电（VCC低至2.5V），智能省电模式下工作电流仅0.9mA。
• ?高速接口?：连续时钟串行接口（CCSI），支持50MHz外部时钟和160MHz内部时钟，低EMI设计。

?2. 关键功能?

• ?亮度控制?：
  • 3位全局亮度调节（BC）和8位分色彩亮度调节（CC_R/CC_G/CC_B）。
  • 支持16位PWM灰度控制（65536级）。
• ?保护机制?：
  • LED开路、弱短路、短路检测及自动消除。
  • 热关断保护（170°C触发，155°C恢复）。
• ?显示优化?：
  • 消除首行亮度不均、上下鬼影、低灰度不均匀等问题。
  • 支持动态频谱PWM（DS-PWM）算法，提升刷新率至3840Hz以上。

?3. 应用场景?

• 汽车内饰灯、尾灯、前照灯及局部调光背光。
• 窄像素间距（NPP）LED显示、微型LED产品。

?4. 封装与电气特性?

• ?封装?：76引脚VQFN（9mm×9mm），带散热焊盘。
• ?工作温度?：-40°C至+125°C。
• ?电源电压?：VCC（2.5V–5.5V），VR/G/B（2.5V–5.5V）。

?5. 设计支持?

• ?内存架构?：双Bank存储，支持高刷新率显示与数据预加载。
• ?布局建议?：
  • 电源去耦电容需靠近引脚，热焊盘需大面积接地。
  • 扫描线对称布局以减少寄生电感影响。

?6. 寄存器配置?
提供FC0-FC21功能控制寄存器，涵盖电流设置、故障诊断、低灰度增强等参数配置，支持广播/单播通信模式。
