LP8866S-Q1汽车显示屏LED背光驱动器的技术文档摘要

LP8866S-Q1 是一款带有升压控制器的汽车高效 LED 驱动器。六个高精度电流吸收器支持相移，该相移可根据使用的通道数自动调整。LED亮度可以通过I?C接口或PWM输入进行全局控制。

升压控制器具有基于 LED 电流吸收器裕量电压的自适应输出电压控制。此功能通过在所有条件下将升压电压调整到最低的足够水平来最大限度地降低功耗。宽范围可调频率使 LP8866S-Q1 能够避免对 AM 无线电频段的干扰。

LP8866S-Q1支持内置混合PWM调光和模拟电流调光，可降低EMI，延长LED寿命，提高总光效率。
*附件：lp8866s-q1.pdf

特性

• 符合 AEC-Q100 标准，适用于汽车应用：
  • 器件温度等级 1：–40°C 至 +125°C，TA
  • 设备 HBM ESD 分类 2 级
  • 设备 CDM ESD 分类级别 C4B
• 输入电压工作范围 3V 至 48V
• 六个高精度电流吸收器
  • 每个电流吸收器高达 150mA 的直流电流
  • 电流匹配 1%（典型值）
  • 调光比 32 000：1，使用 152Hz LED 输出 PWM 频率
  • 高达 16 位 LED 调光分辨率，具有 I2C 或 PWM 输入
  • 8 可配置的 LED 灯串配置
• 自动相移 PWM 调光
• 12 位模拟调光
• 高达 48V VOUT 升压或 SEPIC DC/DC 控制器
  • 开关频率 100kHz 至 2.2MHz
  • 提高扩频以降低 EMI
  • 升压同步输入，用于设置来自外部时钟的升压开关频率
  • 输出电压在禁用升压时自动放电
• 广泛的故障诊断

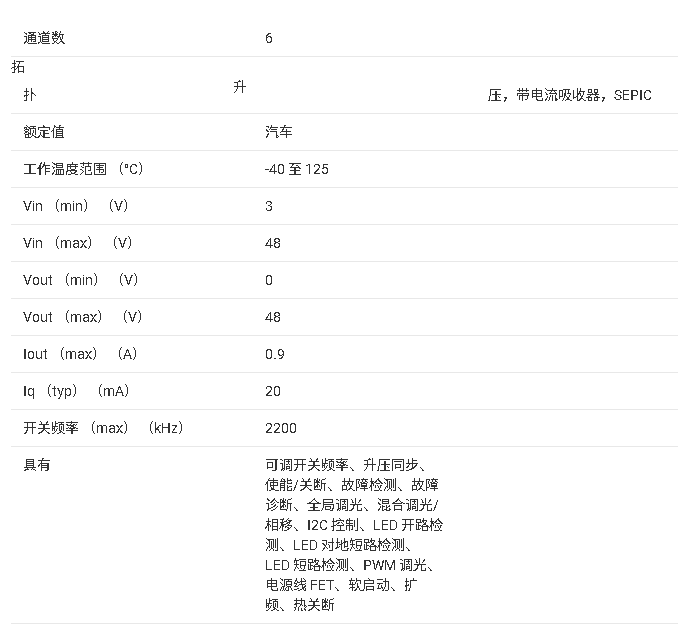

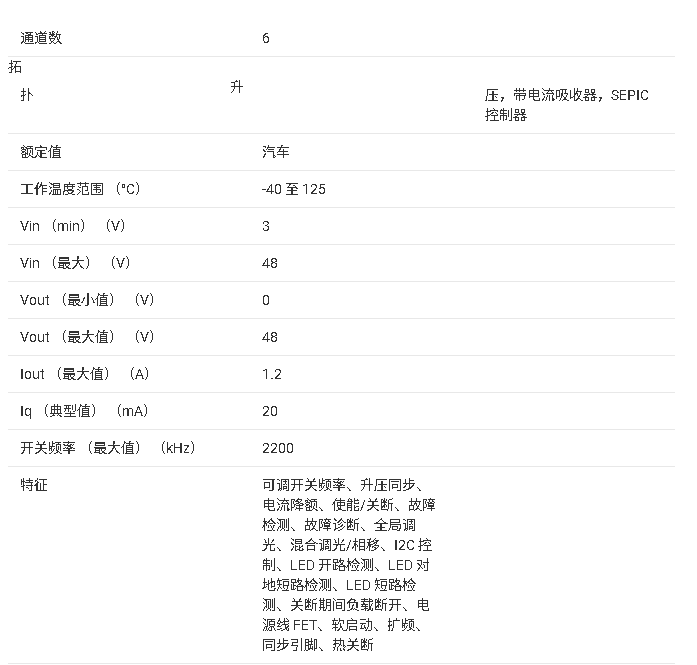

参数

?1. 产品概述?

• 型号：LP8866S-Q1，符合AEC-Q100汽车级认证（温度等级1：-40°C至+125°C）
• 功能：六通道150mA高精度电流沉LED驱动，支持升压/SEPIC拓扑
• 关键特性：
  • 输入电压范围3V至48V
  • 电流匹配精度1%（典型值）
  • 32,000:1 PWM调光比（152Hz时）
  • 自适应相位偏移PWM调光
  • 集成升压控制器（频率100kHz-2.2MHz可调）

?2. 应用场景?

• 汽车信息娱乐系统背光
• 仪表盘集群
• 智能后视镜
• HUD抬头显示

?3. 核心技术?

• ?自适应电压控制?：自动调节升压输出电压至LED所需最低水平
• ?混合调光模式?：支持PWM调光（16位分辨率）和模拟电流调光组合
• ?故障诊断?：包含LED开路/短路检测、输入过压/欠压保护、热关断等

?4. 封装与引脚?

• 两种封装：38引脚HTSSOP（9.7×4.4mm）和32引脚QFN（5×5mm）
• 关键引脚功能：
  • BST_FSET/PWM_FSET：设置升降压频率和PWM频率
  • LED_SET：配置LED串数量（1-6通道）
  • ISET：设定LED电流（30-200mA/通道）

?5. 保护机制?

• 输入保护：OVP（43V）、UVP（可编程）、OCP（220mV阈值）
• 输出保护：升压OVP（动态阈值）、LED短路/开路保护
• 系统保护：VDD UVLO、电荷泵故障监测、TSD（165°C触发）

?6. 控制接口?

• 默认PWM输入调光
• 可选I?C控制（地址0x2A/0x2B可配置）
• 支持斜率控制（200ms默认）和抖动功能（1-4bit可调）
