在许多人机界面（HMI）应用中，高效、高性能的 LED 响应效果（例如闪烁、呼吸和追逐）对于改善最终用户体验至关重要。

LP503x 器件是一款 30 或 36 通道恒流灌电流 LED 驱动器。LP503x 为每个通道配备一个 29 kHz、12 位 PWM 发生器，以及独立于通道/模块的混色和 强度控制 ，以前称为亮度控制寄存器，以实现生动的 LED 效果，同时实现零可听噪声。用户可以从该器件的超低关断 Iq 省电模式中受益，而设计人员将欣赏 LP503x 的三个可编程 RG B 组极其简单的软件编码。
*附件：lp5030.pdf

LP503x 器件在 29kHz 开关频率下以 12 位 PWM 分辨率控制每个 LED 输出。这种控制有助于获得平稳降低的强度并阻止可听见的噪音。具有不同的混色和强度控制寄存器使编写软件代码变得简单明了。当针对淡入、淡出型呼吸效果时，全局R、G、B组控制可显著降低微控制器负载。LP503x 器件还实现了 PWM 相移功能，以帮助降低 LED 同时亮起时的输入功率预算。

LP503x 器件具有自动省电模式，可获得超低静态电流。当通道全部关闭 30 ms 时，器件总功耗降至 10 μA，这使得 LP503x 器件成为电池供电终端设备的可能替代品。

特性

工作电压范围：
- VCC范围：2.7 V 至 5.5 V
- EN、SDA和SCL引脚与1.8V、3.3V和5V电源轨兼容
- 输出最大电压：6 V
36 个高精度恒流灌电流
- 当 V 时，每通道最大 25.5 mACC全频
- 当 V 时，每通道最大 35 mA CC ≥ 3.3 伏
- 设备到设备错误 ±5%;通道间误差 ±5%
超低静态电流：
- 关断模式：EN低电平时1 μA（最大值）
- 省电模式：当 EN 高电平且所有 LED 关闭 > 30 ms 时为 12 μA（最大值）
每个通道集成 12 位、29kHz PWM 发生器：
- 每个通道的独立混色寄存器
- 每个RGB LED模块的独立亮度控制寄存器
- 可选的对数或线性亮度控制
- 集成三相移位PWM方案
3 个可编程库（R、G、B），可轻松进行每种颜色的软件控制
2 个外部硬件地址引脚允许连接多达 4 个设备
广播从地址允许同时配置多个设备
自动递增允许在一次传输中写入或读取连续寄存器
高达 400 kHz 的快速模式 I^2^C速

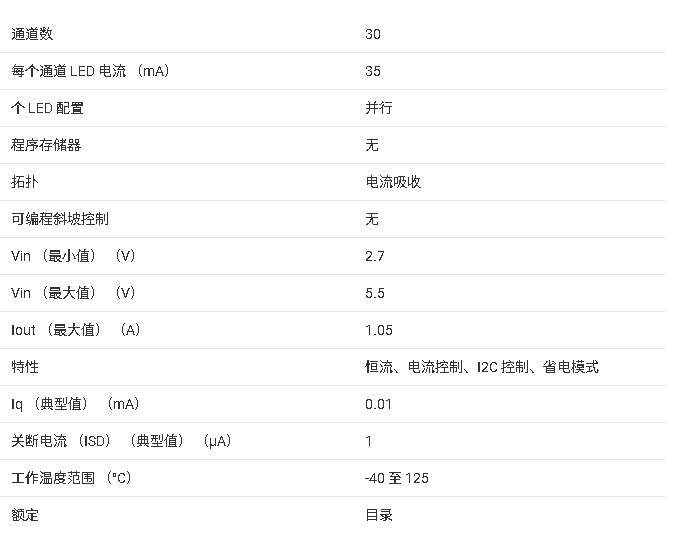

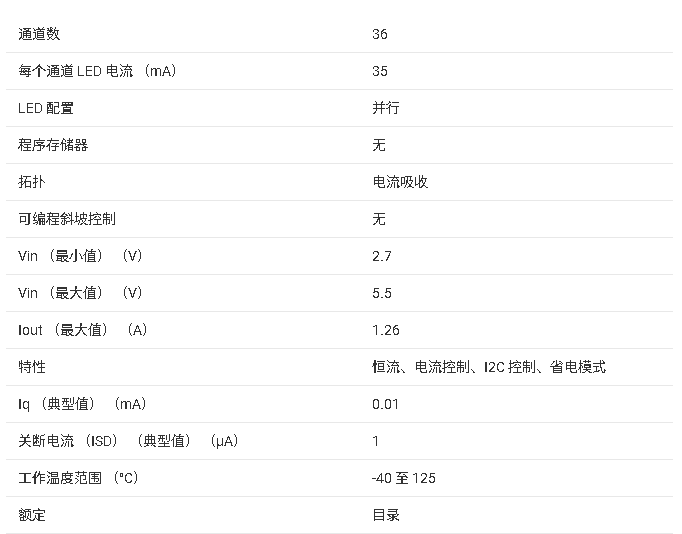

参数

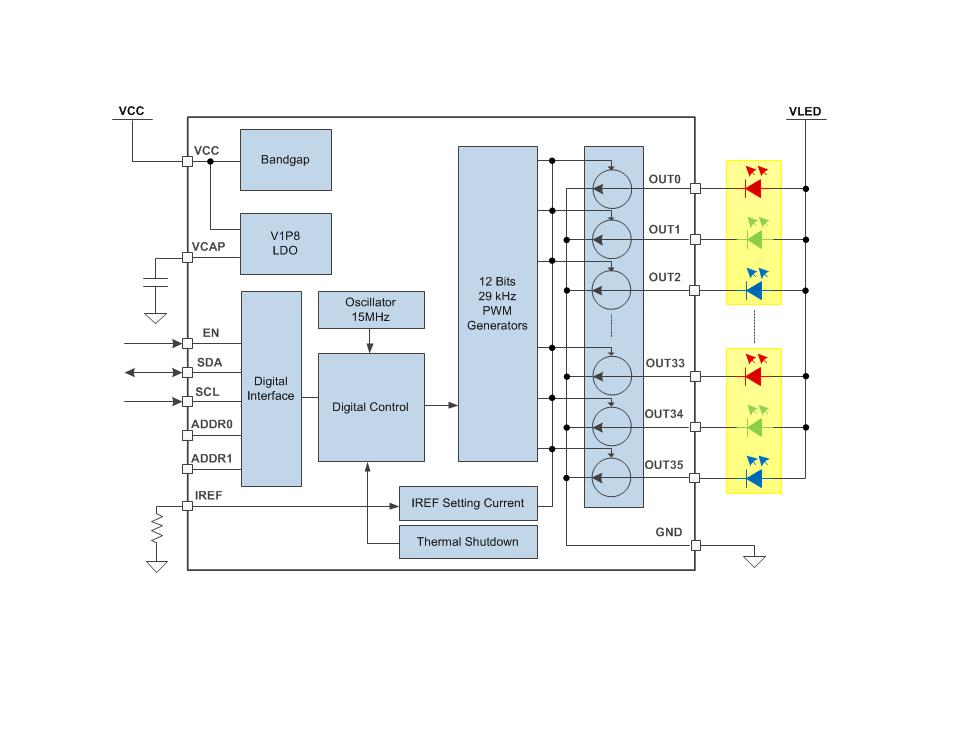

方框图

?1. 产品概述?
LP503x系列是德州仪器（TI）推出的36/30通道12位PWM超低静态电流I?C RGB LED驱动器，包含LP5030（30通道）和LP5036（36通道）两款型号。核心特性包括：

?宽电压范围?：2.7V至5.5V工作电压，输出最大电压6V
?高精度恒流输出?：每通道最大25.5mA（全电压范围）或35mA（VCC≥3.3V），器件间误差±5%，通道间误差±5%
?超低功耗?：关断模式1μA，节能模式12μA（所有LED关闭>30ms时自动激活）
?集成PWM控制?：每通道独立12位29kHz PWM，支持线性/对数调光曲线
?灵活配置?：支持I?C接口（400kHz Fast-Mode），4个硬件地址选项

?2. 关键特性?

?RGB控制优化?：
- 独立颜色混合（8位）与亮度控制（8位）寄存器
- 可编程RGB分组控制，简化动画效果（如呼吸、闪烁）的软件实现
- 3相PWM移相技术降低输入电流纹波
?保护功能?：热关断（160°C触发）、欠压锁定（UVLO）
?封装信息?：46引脚VQFN（6mm×5mm），带散热焊盘

?3. 应用场景?
智能音箱、智能家居设备、视频门铃、电子门锁、烟雾探测器等需要高效RGB LED控制的HMI场景。
