电子设备变得越来越智能，需要使用更多的 LED 来进行动画和指示，并且需要高性能 LED 矩阵驱动器以小尺寸的解决方案来改善用户体验。

LP5867 是一款高性能 LED 矩阵驱动器。这些器件集成了 6 个恒流吸收器和 N 个（N = 7）开关 MOSFET，以支持 N × 6 个 LED 点或 N 个 × 2 个 RGB LED。LP5867 集成了 7 个 MOSFET，用于多达 42 个 LED 点或 14 个 RGB LED。
*附件：lp5867.pdf

LP5867 支持模拟调光和 PWM 调光方法。对于模拟调光，每个 LED 点可以调节 256 级。对于 PWM 调光，集成的 8 位或 16 位可配置 PWM 发生器可实现平滑、无噪声的调光控制。每个LED点也可以任意映射到8位组PWM中，共同实现调光控制。

LP5867 器件实现了完全可寻址的 SRAM，以最大限度地减少数据流量。集成了重影消除电路，以消除上行和下行重影。LP5867 还支持 LED 开路和短路检测功能。LP5867 提供 1MHz（最大）I2C 和 12MHz（最大）SPI。

特性

LED矩阵拓扑：
- 6 个恒流接收器，带 7 个扫描开关，用于 42 个 LED 点
- 可配置为 1 至 7 个扫描开关
工作电压范围：
- VCC/VLED范围：2.7V至5.5V
- 逻辑引脚兼容 1.8V、3.3V 和 5V
6个高精度恒流灌电流：
- 当VCC≥3.3V时，每个电流吸收为0.1mA-50mA
- 器件间误差：当通道电流 = 50mA 时 ±3%
- 通道间误差：当通道电流 = 50mA 时为 ±3%
- 相移，实现平衡瞬态功率
超低功耗：
- 关断模式：当EN = Low时，ICC ≤ 1μA
- 待机模式：当 EN = 高电平和 CHIP_EN = 0 时 ICC ≤ 10μA（数据保留）
- 有源模式：ICC = 4.2mA （典型值），通道电流 = 5mA
灵活的调光选项：
- 每个 LED 点的单独开/关控制
- 模拟调光（电流增益控制）
  - 所有 LED 点的全局 7 级最大电流（MC）设置
  - 3组7位色流（CC）RGB设置
  - 每个 LED 点的单独 8 位点电流（DC）设置
- PWM调光，无噪音频率
  - 全局 8 位 PWM 调光，适用于所有 LED 点
  - 3组可编程的8位PWM调光，用于LED点任意映射
  - 每个LED点的单独8位或16位PWM调光
完全可寻址的 SRAM，可最大限度地减少数据流量
单独的 LED 点开/短检测
去重影和低亮度补偿
接口选项：
- 1MHz （最大值） I2C接口，当IFS = Low时
- 12MHz （最大值）SPI接口，当IFS = 高电平时

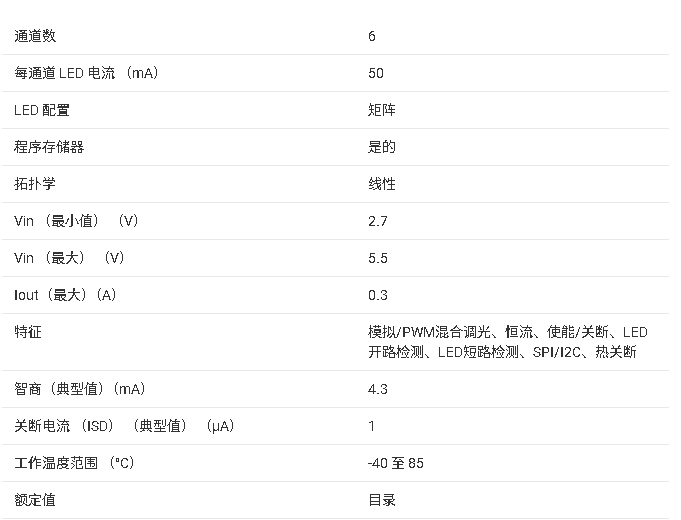

参数

?1. 产品概述?
LP5867是德州仪器（TI）推出的高性能7×6 LED矩阵驱动芯片，支持42个LED点或14个RGB像素的控制。其核心特点包括：

?矩阵拓扑?：集成6个恒流吸电流端（CSR0-CSB1）和7个扫描开关（SW0-SW6），支持1-7行灵活配置。
?宽电压范围?：VCC/VLED工作电压2.7V-5.5V，逻辑引脚兼容1.8V/3.3V/5V。
?高精度电流控制?：每通道电流0.1mA-50mA（VCC≥3.3V），器件间误差±3%（50mA时）。
?低功耗设计?：关断模式电流≤1μA，待机模式≤10μA，主动模式典型值4.2mA（5mA输出时）。

?2. 关键特性?

?调光方式?
- ?模拟调光?：支持全局7步最大电流（MC）、3组7位颜色电流（CC）及每LED点8位点电流（DC）调节。
- ?PWM调光?：8位/16位可配置PWM，支持全局/分组/独立控制，频率62.5kHz/125kHz（无音频噪声）。
?接口选项?：1MHz I2C或12MHz SPI接口，支持多设备同步（VSYNC信号）。
?保护功能?：LED开路/短路检测、热关断（160°C触发）、欠压锁定（UVLO）。

?3. 应用场景?
