Texas Instruments LP5861TEVM评估模块用于演示LP5861T LED矩阵驱动器的特性。LP586x图形用户界面 (GUI) 可将USB2ANY连接到LP5861TEVM。TI LP5861TEVM评估模块通过USB2ANY接口适配器提供SPI和I^2^C输入。

数据手册：*附件：Texas Instruments LP5861TEVM评估模块数据手册.pdf

特性

• 18通道大电流LED驱动器
• 8位模拟和8位或16位PWM调光
• LP586x GUI控制该评估模块
• 来自USB2ANY接口适配器的SPI、I^2^C、Vsync、IFS、EN信号输入

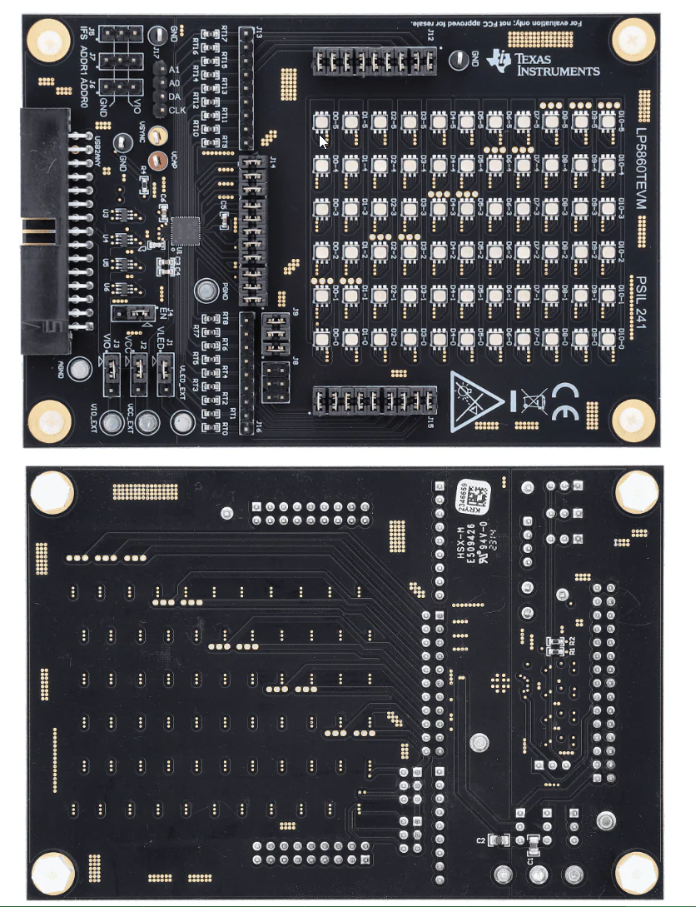

布局

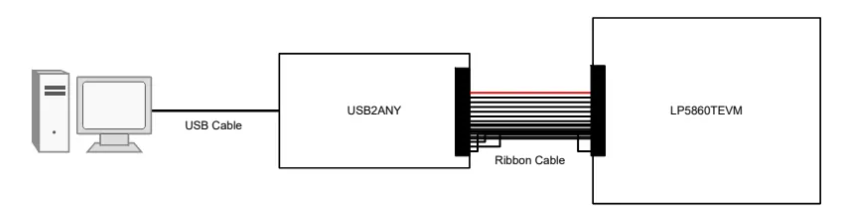

硬件连接

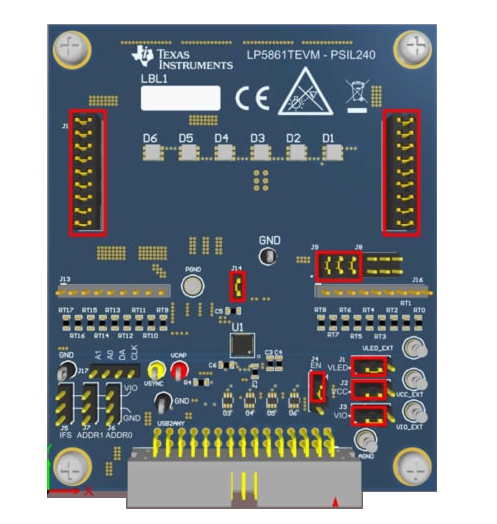

默认跳线设置

LP5861T LED矩阵驱动评估模块技术解析与应用指南

核心特性

硬件特性

• ?驱动能力?：18通道恒流输出，每通道支持：
  • 8位模拟调光(256级)
  • 8位或16位PWM调光(可配置)
• ?通信接口?：
  • SPI接口
  • I2C接口(默认地址0x10)
  • Vsync同步信号输入
• ?保护功能?：
  • LED开路/短路检测
  • 过温保护
• ?电源管理?：
  • 支持USB供电(最大400mA)
  • 外接VLED电源接口(当电流>400mA时推荐使用)

软件特性

• ? 图形用户界面(LP586x GUI) ?：
  • 实时LED控制与状态监控
  • 寄存器映射可视化编辑
  • 预定义动画模式(6种)
• ?固件升级?：支持通过USB接口更新USB2ANY适配器固件

评估模块硬件配置

套件组成

• LP5861T评估板
• USB2ANY接口适配器(含30针排线和USB线缆)

默认跳线设置

在默认跳线配置下，评估板可直接通过USB供电运行，无需外接电源：

1. 使用30针排线连接USB2ANY与LP5861TEVM
2. 将USB线缆插入电脑USB端口

外接电源配置

当设置电流超过20mA时，建议使用外接VLED电源：

1. 连接5V外接电源至VLED_EXT端子
2. 切换跳线J1至另一侧
3. 保持USB连接至电脑

软件控制详解

安装与连接

1. 从TI官网下载LP586x GUI安装包(SNVC245)
2. 运行安装向导完成安装
3. 连接硬件后，GUI将自动检测设备状态
   • 状态栏显示"Hardware Connected"
   • USB2ANY指示灯停止闪烁

关键功能页面

?设备配置页面?：

• 设置全局最大电流(注意LP5861T与LP5861的电流值差异)
• 配置数据刷新模式(VSYNC同步需求)
• 启用去重影和低亮度补偿功能

?LED控制页面?：

1. 点击Enable按钮使能驱动器
2. 选择目标LED(支持多选)
3. 设置颜色和亮度
4. 点击Set Brightness上传PWM值
5. 点击VSync激活LED(模式3下必需)

?故障检测功能?：

• 实时监测LED开路/短路状态
• 点击警告栏查看详细故障信息
• 支持故障标志清除功能
• 检测精度要求：
  • 电流>0.5mA
  • PWM>25%

典型应用场景

RGB LED控制

通过自定义设置可实现：

• 独立控制每个RGB LED的亮度和颜色
• 调节白平衡(通过点电流调整)
• 组同步控制(将LED点分配到3个任意组)

动画效果实现

评估模块提供6种预定义动画模式：

1. 流水灯效果
2. 呼吸灯效果
3. 色彩循环
4. 随机闪烁
5. 扫描效果
6. 自定义图案

用户可调节：

• 动画速度
• 基础颜色
• 循环次数

设计资源

硬件设计文件

• ?原理图?：4层PCB设计(顶层、底层和2个信号层)
• ?物料清单?：
  • 关键元件：
    • LP5861TRSMR LED驱动器
    • 22μF/35V X5R陶瓷电容(C1,C2)
    • RGB LED(OSRAM LRTBGVTGU5V5-1+A5B5-29+S9T9-4)

性能参数对比

LP5861T与LP5861输出电流对比：

实际输出电流计算公式：
IOUT = (MC_LP5861T / MC_LP5861) × Iout

开发注意事项

1. ?热管理?：
   • 满载工作时评估板可能达到环境温度+60°C
   • 确保足够的PCB散热面积
   • 避免高温环境长时间运行
2. ?电源设计?：
   • 推荐布局：
     • 10μF陶瓷电容靠近VIN引脚
     • 0.1μF高频旁路电容尽量接近IC引脚
   • 大电流应用时使用外接电源
3. ?安全警告?：

• 评估模块可能包含完全暴露的高压部分
• 必须使用绝缘工具操作
• 禁止徒手接触通电组件
