Texas Instruments LP5813-12xEVM评估模块用于评估具有自主控制功能的LP5813和LP5812 4x3矩阵RGB LED驱动器的功能。LP5813驱动器具有同步升压功能，可通过四个输出引脚驱动多达12个LED点。LP5812驱动器不具备同步升压功能。该模块在单块电路板中包含LP5813和LP5812驱动器，可通过USB2ANY连接器和跳线设置进行评估。LP5813-12xEVM模块用于电子烟、耳塞、智能音箱、可视门铃、电动汽车充电器和工厂自动化。

数据手册：*附件：Texas Instruments LP5813-12xEVM 评估模块数据手册.pdf

特性

• LP5813同步升压RGB LED驱动器
• LP5812 RGB LED驱动器
• WCSP/WSON封装
• 通过USB2ANY接口适配器提供I^2^C输入和电源
• LP581x GUI控制评估板

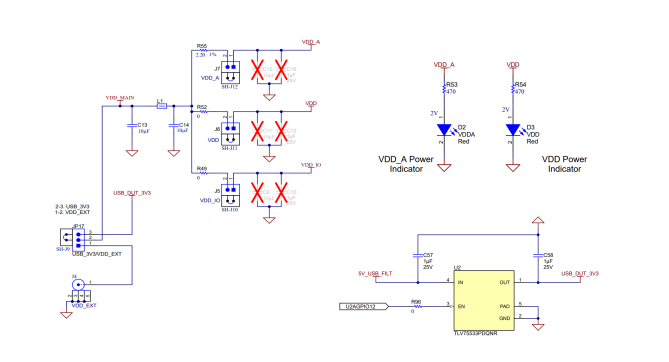

示意图

LP5813-12EVM评估模块深度技术解析

一、产品核心特性

LP5813-12EVM是德州仪器推出的专业评估模块，用于评估LP5813同步升压型4×3矩阵RGB LED驱动器和LP5812 4×3矩阵RGB LED驱动器的性能。该模块具有以下突出特性：

?双芯片集成设计?：

• 单板集成LP5813(带同步升压)和LP5812(无升压)两种版本
• 通过USB2ANY连接器和跳线设置选择待测器件
• 支持WSON/WCSP两种封装评估

?驱动能力?：

• 最多可驱动12个LED点阵(仅需4个输出引脚)
• 集成自主控制引擎，支持复杂光效编程
• 支持时间交叉复用(TCM)架构

?控制接口?：

• I2C通信接口(标准模式/快速模式)
• 配套LP581x图形用户界面(GUI)控制软件
• USB2ANY接口适配器供电(3.3V)或外部电源供电

二、硬件架构详解

1. 电源管理系统

?输入配置?：

• 默认由USB2ANY接口提供3.3V电源
• 支持外部电源输入(1.8-5.5V)
• 同步升压功能可配置启用/禁用

?关键电路设计?：

• 功率电感：1μH屏蔽式粉末铁芯电感(Bourns SRP4020TA-1R0M)
• 输入滤波：22μF/35V X5R陶瓷电容(TDK C3216X5R1V226M160AC)
• 输出配置：4路RGB LED矩阵负载

2. 工作模式配置

?驱动模式选择?：

• ?直接驱动模式?：每个输出独立控制
• ?TCM模式?：4-SCAN架构驱动12个LED点
• ?混合驱动模式?：部分输出直接驱动，部分采用TCM

?跳线配置示例?：

• LP5813升压启用模式：连接J13-J16，断开J33-J36
• LP5812直接驱动模式：配置如图2-6所示
• 3-SCAN混合驱动模式：特定输出连接J1，其余连接J5

三、软件控制平台

1. GUI安装与配置

?系统要求?：

• Windows操作系统
• USB2ANY接口适配器
• LP581xGUI控制软件

?安装流程?：

1. 从TI官网下载LP581xGUI安装包
2. 运行安装向导完成软件部署
3. 连接USB2ANY硬件并自动识别设备

2. 核心功能界面

?设备配置页面?：

• I2C地址选择(广播模式0x14或独立地址)
• 驱动模式可视化配置(含跳线设置预览)
• 芯片使能/禁用控制

?LED控制矩阵?：

• 单点/多点选择控制(支持Shift多选)
• 工作模式设置(手动/自动)
• PWM调光曲线配置(线性/指数)
• 相位对齐控制(前向/中间/后向)

?动画引擎编程?：

• 3个动画引擎单元(AEU)配置
• 2个动画暂停单元(APU)设置
• 模式预览与实时仿真功能
• 调光曲线可视化监控

四、典型应用场景

1. 消费电子领域

• ?TWS耳机充电盒?：多彩状态指示
• ?游戏外设?：RGB鼠标灯光效果
• ?智能门铃?：可视化通知系统

2. 工业应用

• ?EV充电桩?：充电状态显示
• ?工厂自动化?：设备运行状态指示
• ?HMI界面?：交互式光效反馈

3. 医疗设备

• 穿戴式设备通知系统
• 医疗仪器状态指示
• 消毒设备工作状态显示

五、设计注意事项

1. 安全规范

• 必须遵循EN62471光生物安全标准
• 操作时需使用适当的光学过滤装置
• 避免直视高亮度LED光源

2. 热管理建议

• 持续监测关键元件温度
• 确保环境温度不超过规格限制
• 必要时添加散热措施

3. 故障诊断

• GUI集成LED开路/短路检测
• PWM值需设置在25以上确保检测精度
• 故障标志可手动清除
