Texas Instruments TPS568236EVM评估模块是经全面组装和测试的电路，用于演示TPS568236器件。TPS568236是一款单D-CAP3?模式同步降压转换器，需要非常少的外部元件。TI TPS568236EVM模块的典型输入电压为12V，在8A时提供5.1V输出。

数据手册：*附件：Texas Instruments TPS568236EVM评估模块数据手册.pdf

特性

• 输入电压范围：6V至18V
• 可调输出电压：0.6V至5.5V
• 连续输出电流：8A（最大值）
• PSM模式和FCCM模式
• 小型2mm x 3mm QFN封装

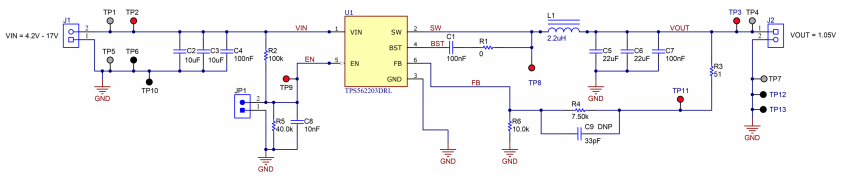

布局

TPS568236EVM评估模块深度解析与应用指南

一、产品核心特性概述

TPS568236EVM是德州仪器(TI)基于TPS568236同步降压转换器推出的高性能评估模块，具有以下显著特点：

• ?宽输入范围?：4.5V至18V输入电压，支持8A连续输出电流能力
• ?先进控制模式?：采用D-CAP3?控制技术，无需外部补偿
• ?双模式运行?：支持PSM(脉冲跳跃模式)和FCCM(强制连续导通模式)轻载优化
• ?快速响应?：典型600kHz开关频率，负载瞬态响应时间<200μs
• ?全集成设计?：包含1.5μH屏蔽电感(CMLE063T-1R5MS)，整体尺寸紧凑

二、关键电气参数

1. 性能规格摘要

2. 效率特性

• 12V输入时峰值效率超过90%
• 轻载效率优化方案：
  • PSM模式：10mA负载时效率>80%
  • FCCM模式：维持>25kHz开关频率

三、硬件设计要点

1. 接口定义与功能

?核心连接器?：

• J1：VIN输入端子(6-18V)
• J2：VOUT输出端子(最大8A)

?关键测试点?：

• TP2：VIN监测点
• TP5：VOUT监测点(配合TP12地参考)
• TP3：SW开关节点
• TP7：PG(电源正常)信号

?配置跳线?：

• JP3：EN使能控制(引脚2-3禁用，2-1启用)
• JP4：工作模式选择
  • 引脚2-3：PSM模式
  • 引脚2-1：FCCM模式

2. 关键电路设计

?电流检测?：

• 集成高精度电流检测功能
• 检测增益：1.633mA/A
• 最大检测电压：2.55V(内部钳位)

四、典型测试结果

1. 启动特性

• 空载启动时间：<2ms(图3-1)
• 满载(8A)启动时间：<5ms(图3-2)
• PG信号延迟：典型100μs

2. 动态性能

• 负载瞬态响应(0.3A?2.7A)：
  • 恢复时间：<50μs
  • 过冲电压：<100mV
• 输出纹波：
  • 满载：<30mVpp
  • 轻载(PSM模式)：<20mVpp

五、PCB设计规范

1. 叠层结构

• 四层板设计(TOP-GND-PWR-GND)
• 2oz铜厚，FR4基材

2. 布局要点

• 顶层包含主功率路径(VIN/SW/VOUT)
• 输入电容(C4-C6)紧靠IC引脚
• 底层完整地平面
• 散热设计：
  • 底部5.3×8mm散热焊盘
  • 推荐9×9过孔阵列
  • 热阻参数：θJA=26.2°C/W

六、应用场景推荐

1. ?数字电视/机顶盒?：12V输入POL设计
2. ?服务器/存储设备?：分布式电源系统
3. ?工业自动化?：
   • PLC控制电源
   • 电机驱动辅助电源
4. ?网络设备?：
   • 路由器/交换机供电
   • 光模块电源
