?TPS563206EVM评估模块技术解析与应用指南

Texas Instruments TPS563206EVM评估模块设计用于评估SOT-563封装中的TPS563206同步降压转换器。此评估模块在3V至17V输入电压范围内运行，并在3A电流下提供1.05V输出电压设定点。TPS563206EVM评估模块在强制连续导通模式 (FCCM) 下运行，该模式在所有负载条件下保持相同的频率和较低的输出纹波。该模块还包括用于反馈环路测量的AC信号注入端子。

数据手册：*附件：Texas Instruments TPS563206EVM 驱动评估模块数据手册.pdf

特性

• 3V 到 17V 的输入电压范围
• 输出电压范围：0.6V至7V
• 输出电流高达 3A
• 强制连续导通模式 (FCCM)
• 快速瞬态响应

效率

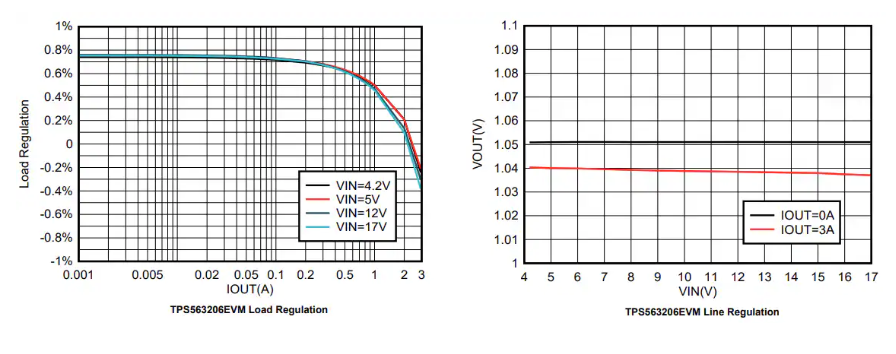

负载和线路调节

?TPS56320xEVM评估模块技术解析与应用指南

一、模块核心特性

• ?宽输入范围?：4.2V-17V输入电压，支持0.6V-7V可调输出（默认1.05V）
• ?双工作模式?：
  • TPS563203：轻载时采用Eco-mode提升效率
  • TPS563206：强制连续导通模式（FCCM）保持固定频率
• ?高效拓扑?：集成11mΩ/22mΩ MOSFET，12V输入时效率达95%（3A负载）
• ?先进控制?：D-CAP3?自适应导通时间控制，内置600kHz振荡器

二、硬件设计要点

2.1 关键电路配置

1. ?输出电压调整?
   通过修改R4（RFBT）和R6（RFBB）电阻值实现，计算公式：
   VOUT = 0.6 × (1 + RFBT/RFBB)
   （推荐RFBB=10kΩ，RFBT=7.5kΩ时输出1.05V）
2. ?接口定义?| 接口编号 | 功能描述 | 设计约束 |
   | ---------- | ----------------------------- | ------------------ |
   | J1 | VIN输入端子（4.2-17V） | 需20AWG线径 |
   | J2 | VOUT输出端子（3A max） | 双路并联降低阻抗 |
   | JP1 | 使能控制（EN至GND短路禁用） | 跳帽默认安装 |

2.2 测试点功能

• TP3：输出电压监测点（对应GND参考点TP10）
• TP8：开关节点测试点（用于观察SW波形）
• TP11：环路响应测量点（波特图分析）

三、实测性能数据

1. ?效率曲线?（12V输入/1.05V输出）
   • TPS563203轻载效率（0.01A）：89%@Eco-mode
   • TPS563206满载效率（3A）：92%@600kHz
2. ?动态响应?
   • 负载调整率：±0.8%（0-3A阶跃）
   • 线性调整率：1.05V±1%（4.2-17V输入）
   • 负载瞬态响应：50mV过冲（0.3A?2.7A阶跃）
3. ?热特性?
   • 自然冷却：θJA=72.7°C/W
   • 输出纹波：6.4mVpp（3A负载）

四、典型应用场景

1. ?工业控制系统?
   • 推荐配置：12V输入/3.3V输出@2A
   • 需优化C5/C6输出电容（22μF陶瓷+100nF去耦）
2. ?汽车电子?
   • 级联方案：通过SYNC引脚同步多模块
   • 保护功能：165°C过热关断，4V欠压锁定

五、设计注意事项

1. ?布局规范?
   • 功率路径：顶层2oz铜厚，VIN/SW走线宽度≥3mm
   • 敏感信号：FB走线远离SW节点≥2mm
2. ?元件选型?
   • 电感：74437349022（2.2μH/7.5A）
   • 输入电容：10μF×2（X5R材质）
3. ?调试建议?
   • 启动时序：先上电后使能（JP1跳帽操作）
   • 波形测量：通过TP8观察开关节点振铃
