中微爱芯AiP8F32XX系列芯片开发指南

中微爱芯为AiP8F32XX系列芯片提供一份产品开发指南，帮助用户快速掌握芯片性能，降低产品开发周期，提高开发效率。

1. 触摸应用场景

（涉及AiP8F32XX全系列）

弹簧按键。

2.系统时钟8M

（涉及AiP8F320X和AiP8F321X系列）

AiP8F320X和AiP8F321X系列内置16M振荡源，而芯片系统时钟频率必须设置小于或等于8M。用户可参考我司提供的DEMO库即可满足相关设置。

3.P5x引脚触摸禁止使用

（涉及AiP8F320X和AiP8F321X系列）

AiP8F320X和AiP8F321X系列的P50和P51引脚不建议使用触摸功能。

4.中断优先级设置

（涉及AiP8F320X、AiP8F321X、AiP8F326X系列）

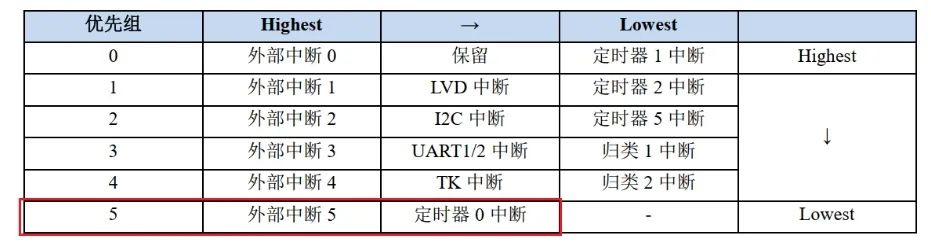

4.1. 中断优先级说明

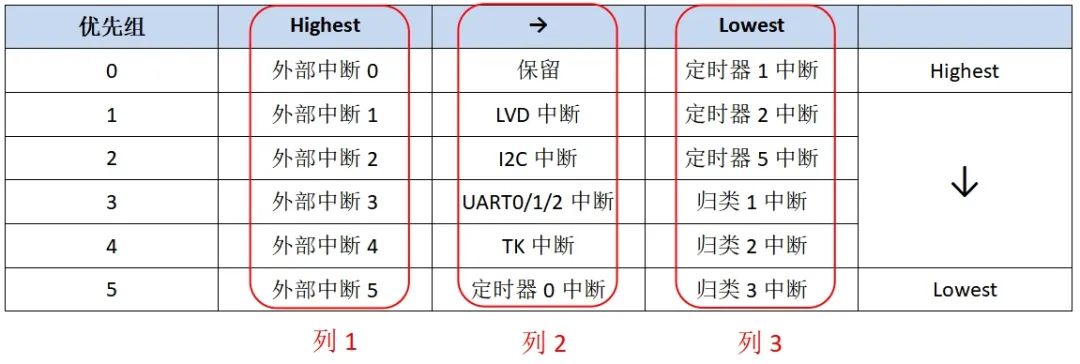

中断排序分为3列、6行（组）；

AiP8F320X和AiP8F321X型号无归类3中断。

不配置中断优先级情况下，默认所有中断抢占优先级相同，即列1=列2=列3。

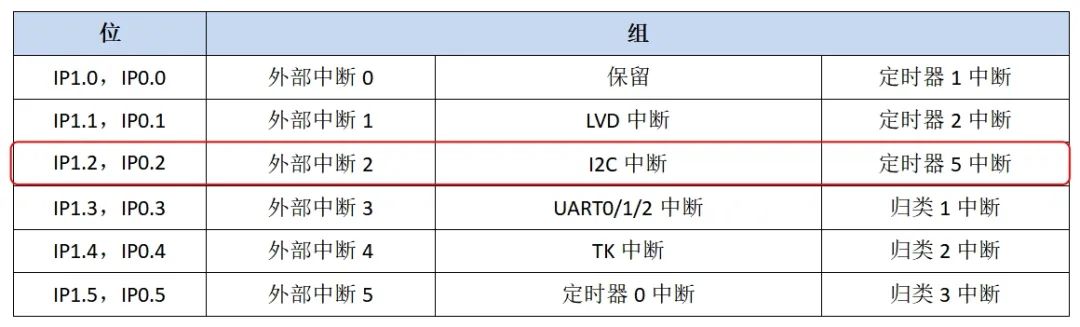

中断优先级配置行优先级可以由IPx.x进行设置，00是最低优先级，11是最高优先级；

4.2. 中断优先级使用注意事项

上电初始化，默认所有中断的优先级一致。

方案允许情况下，建议不修改中断优先级；

提高优先级设置原则：

1、关闭中的中断被提高优先级，则不会对功能有任何影响。

2、中断优先级设置以行（组）为一个单元，即整行的中断优先级统一被提高。

3、中断的优先级设置必须符合：列1≥列2≥列3。 其中同一组中断的优先级永远保持一致，无需比较。

4、列3中的中断优先级禁止提高。

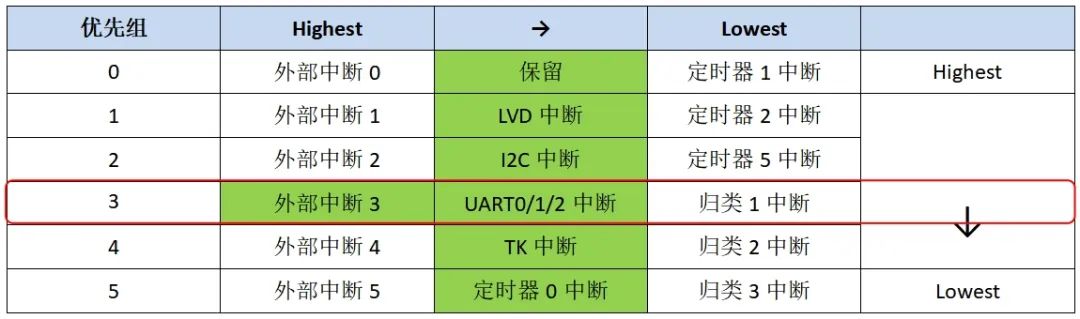

范例1：

调整组3的优先级为11（最高）；绿色表示：该中断开启。

解析：UART0/1/2和外部中断3被提高中断优先级为最高，其中UART0/1/2中断处于列2，外部中断3处于列1。根据规定，必须要求列2的前面列（列1中的外部中断3）和列1的前面列（没有，无需判断)中开启中断的优先级必须更高或最高，由于列1中的外部中断3优先级为最高，则使用正确。

优先级顺序：外部中断3=UART中断＞LVD=I2C=TK=定时器0；

范例2：

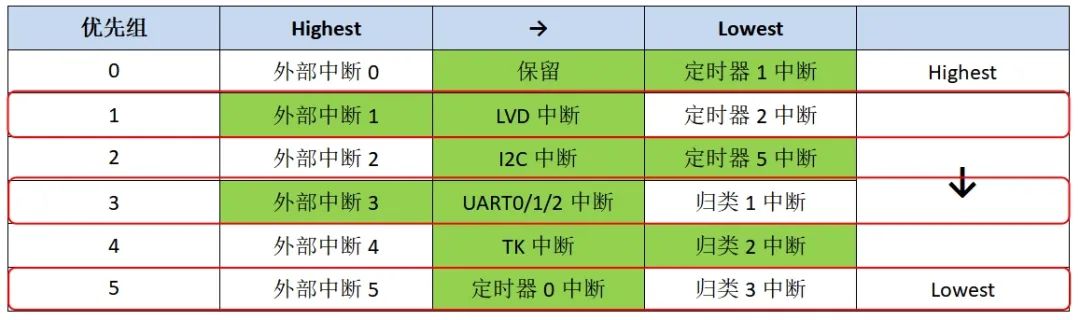

调整组1优先级为11（最高），调整组3优先级为11（最高），组5优先级为10(次高)；绿色表示：该中断开启。

优先级顺序：外部中断1=外部中断3=LVD中断=UART0/1/2中断＞定时器0中断＞I2C中断=TK中断=定时器1中断 =定时器5中断=归类2中断。

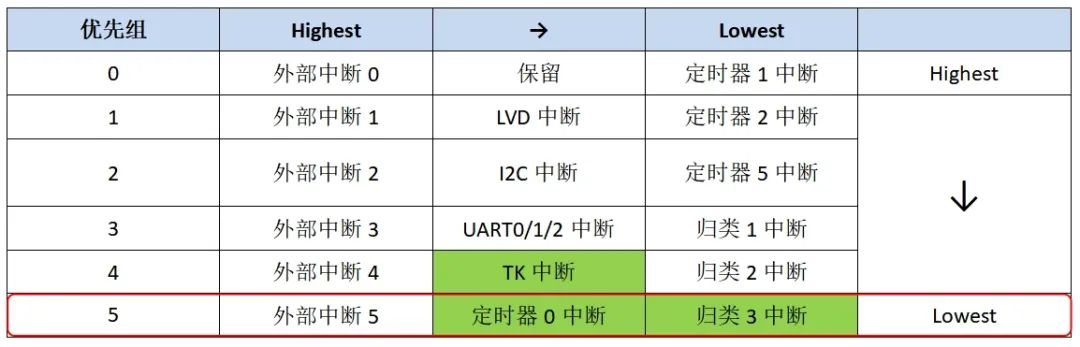

范例3（错误）：

调整组5优先级为11（最高）；绿色表示：该中断开启。

解析：定时器0中断和归类3中断被提高中断优先级为最高，其中定时器0中断处于列2，归类3处于列3。根据规定，必须要求列3的前面列（列2中的定时器0中断、TK中断）和列2的前面列（没有，无需判断)中开启中断的优先级必须更高或最高，由于列2中的TK中断优先级最低，则无法满足条件，中断优先级设置错误。

修改方法： 将归类3中断关闭。

5.UART注意事项

5.1. UART串口发送完成中断TC

（涉及AiP8F320X、AiP8F321X和AiP8F326X系列）

开启串口完成中断TC，则每次一个完整的帧发送完毕后需要关闭发送中断，下次发送时再开启。

例如: 功能要求： 每隔200ms发送一次数据帧DataSend[20]。则参考如下。

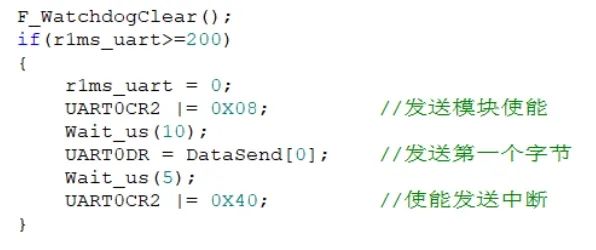

主函数中：

步骤一：使能UART发送功能；

步骤二：将第一个发送数据赋值到Uart发送寄存器UARTx_DR中；

步骤三：使能UART发送中断。

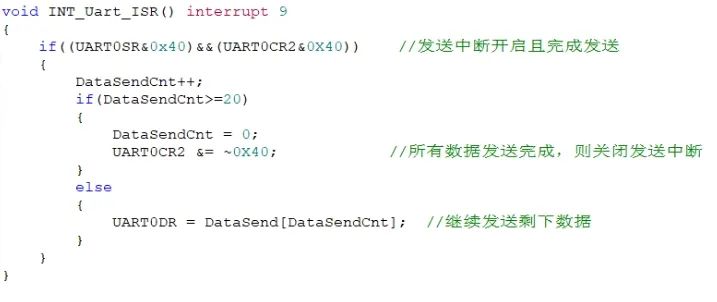

UART发送中断中：

步骤：判断数据是否发送完成，如果发送完毕则关闭发送中断，否则继续发送剩下数据。

5.2. 全双工通信设计

（涉及AiP8F32XX全系列）

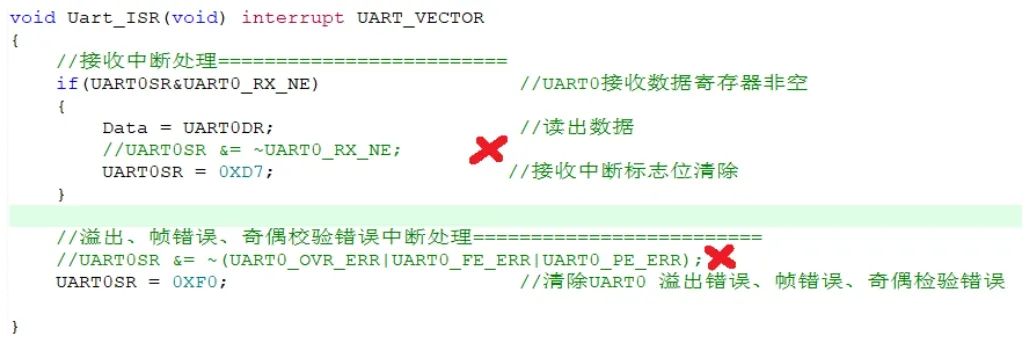

UART发送完成中断标志位TC和接收中断标志位RxNE在同一个寄存器上，此寄存器不能位操作，所以在清除TC和RxNE时会对整个寄存器进行与操作，这样当UART进行全双工通信时发送和接收中断有可能同时产生，或者是两者之间间隔时间很短，会出现TC或者RxNE被误清除导致中断丢失的风险，因此在全双工通信应用场景中，中微爱芯独特的位操作设计可避免该风险的产生。设计原理：TC和RxNE该位只可读或者写0，无法写1，这样通过对标志位直接赋值0的方式来进行位清除，无需通过与操作。具体如下：

6.IDLE模式唤醒

（涉及AiP8F320X、AiP8F321X和AiP8F326X系列）

IDEL模式下，无论是采用中断唤醒还是复位唤醒，必须要求中断/复位时钟源和系统时钟源处于同一个时钟源，否则会出现无法唤醒的情况。

例如： 程序中设定WDT定时中断唤醒IDLE模式，其中系统时钟采用HIRC，WDT时钟采用LIRC，那么要求进入ILDE模式之前，必须设置系统时钟为时钟源为LIRC，或者将WDT时钟源设置为 HIRC。

7.PCB中GND的连接方式

（涉及AiP8F32XX全系列）

芯片VDD端口连接的消抖电容端的GND、P07端口的触摸基准电容Cx的GND和芯片的GND，这三个GND必须尽可能的靠近，同时该段GND连接到总GND的走线尽可能的短，这样有利于提高EFT性能。

VDD与GND走线宽度不低于30mil。

芯片GND走线： 单面板：芯片地距离总地尽可能短，且不建议走线太过弯曲，出现锐角情况。双面板：建议GND覆铜，且尽可能的增加顶层与底层GND覆铜的过孔，增大GND电流能力，可提高EFT性能。

连接方式分为两种：导线连接和覆铜连接，如下图。

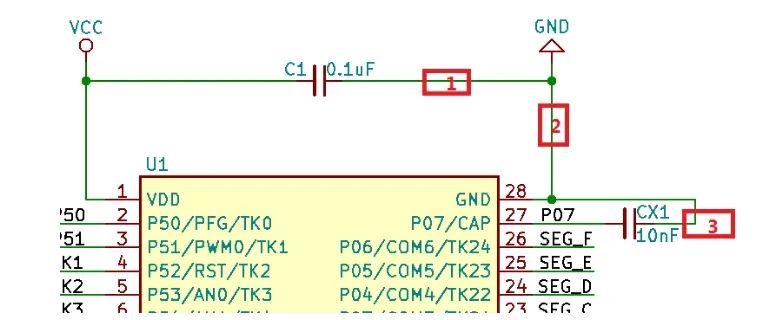

原理图中GND连接

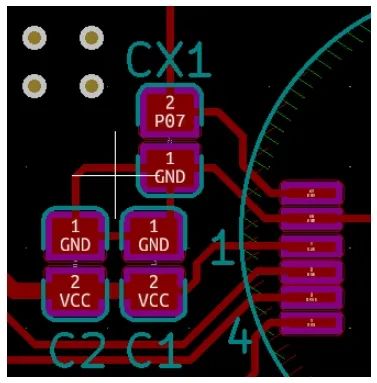

PCB中GND设计1（采用导线方式连接）

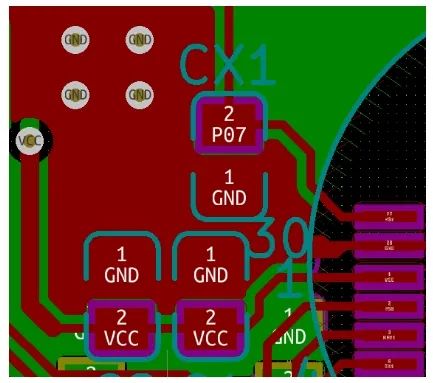

PCB中GND设计2（采用覆铜方式连接）

8.E2PROM读/写规范

（涉及AiP8F32XX全系列）

注意：E2PROM擦写次数为10000次，超过该值可能导致程序异常。（AiP8F326X擦写次数为10W次）

在E2PROM数据读或者写时，必须关闭总中断，操作完之后再打开总中断。如下图。

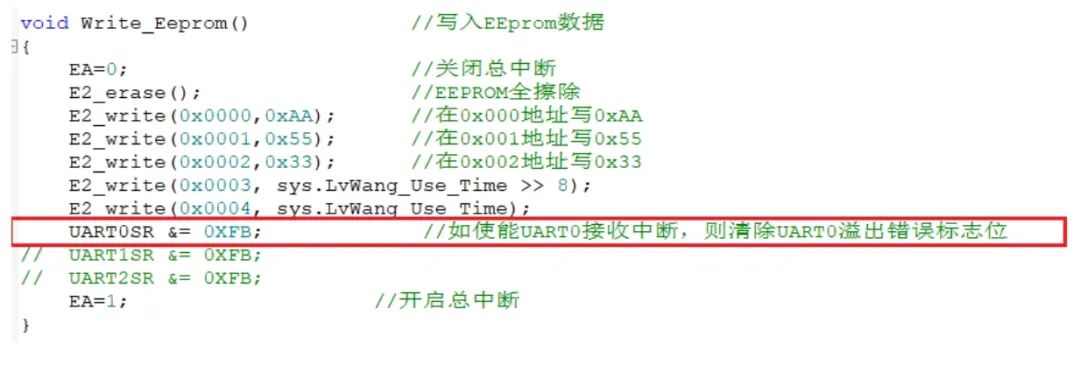

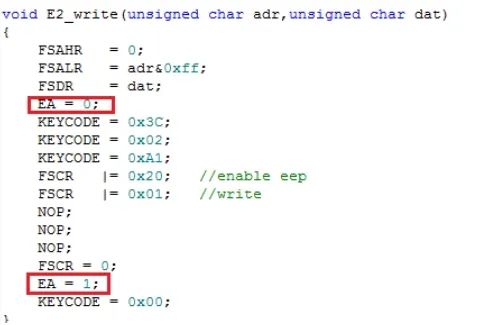

数据写入

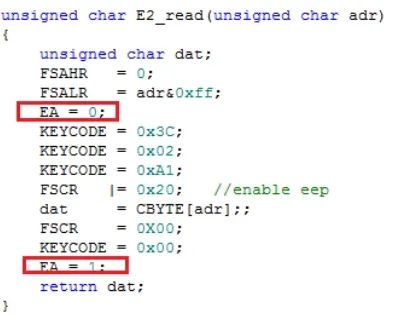

数据读取

在E2PROM/FLASH和UART同时使用时，当UART使能接收中断时，则要求E2PROM/FLASH操作之后清除UART溢出错误标志位。

9.定时器输出精确波形

（涉及AiP8F320X、AiP8F321X和AiP8F326X系列）

用户开启触摸功能，同时需要定时器输出精准波形驱动相关器件(如蜂鸣器)，一般建议如下2种方法：

方法一：采用硬件PWM输出。

方法二：采用T0定时器软件输出，将T0中断优先级设置最高(禁止设置T1或者T2)，同时关闭外部中断0-4。

10.KEYCODE寄存器

（涉及AiP8F32XX全系列）

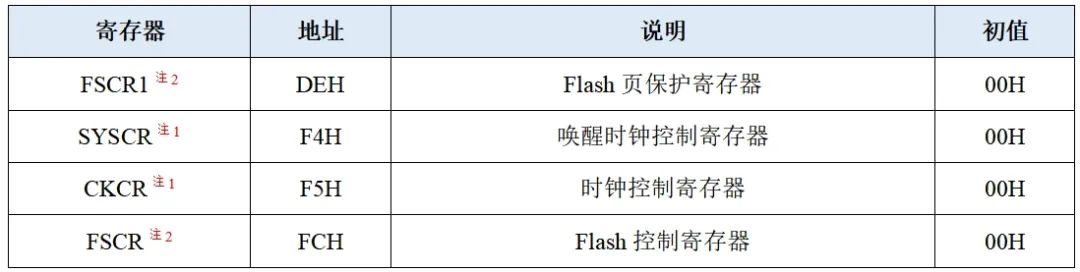

以下寄存器需要对KEYCODE寄存器写入固定值已解锁写保护：

注：

1、需预先写入KEYCODE解锁写保护：0x3C、0x02、0xA0，写结束后写入0x00打开写保护

2、需预先写入KEYCODE解锁写保护：0x3C、0x02、0xA1，写结束后写入0x00打开写保护

11.AC高压或过零信号检测

（涉及AiP8F32XX全系列）

11.1. 高压信号检测

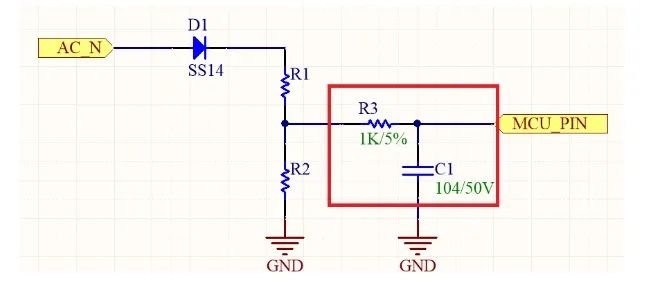

输入到芯片引脚电压不能超过VDD,且芯片引脚附近建议添加一个RC滤波模块。如下：

RC滤波

11.2. 过零信号检测

硬件方案：采用隔离式检测，同时在芯片检测端口添加一个RC滤波模块。如下：

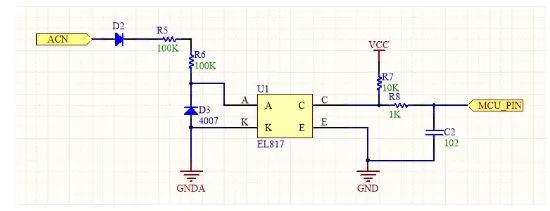

方式1：采用光耦隔离

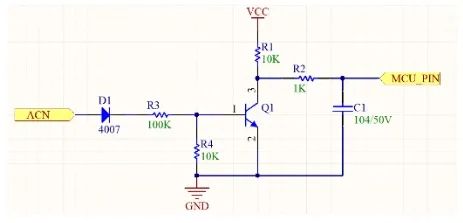

方式2:采用三极管隔离

软件方案：采用我司单独提供的带过零检测功能的触摸函数库。

12.系统时钟采用HXT

（涉及AiP8F320X、AiP8F321X和AiP8F326X系列）

芯片系统时钟采用外部高速晶振(如16M)，此时使能触摸功能，且开启触摸硬件自动跳频功能，则内部HIRC需处于开启状态，否则触摸失效。

13.I2C使用规范

（涉及AiP8F320X、AiP8F321X和AiP8F326X系列）

I2C作为从机的要求：

1、只支持1对1模式，即1个主机和1个从机，不支持多从机模式。

2、每次只能接收1个数据，即主机每次只能发送1个数据，且数据格式为：START（W）+ADDR+DATA+STOP。从机软件中通过判断STOP标志位来进行判定数据是否完成接收。

14.WDT使用

（涉及AiP8F320X、AiP8F321X和AiP8F326X系列）

WDT的时钟源必须与系统时钟源一致。

WDTCR寄存器的WDTCK位必须设置为0。

ILDE/STOP模式下WDT复位/唤醒设置：清除WDT计数器后延时3个WDT时钟以上再进入ILDE模式或者STOP模式。

15.不同外设中断共用同一个中断使能位

（涉及AiP8F32XX全系列）

原则：中断标志位需要第一时间清除。

如AiP8F3264芯片中，ADC和SPI共用同一个中断使能位INT15E，当该位置1时，则开启ADC和SPI中断。当软件中同时使能ADC和SPI功能时，则要求上述两个外设的中断标志位需第一时间清除。

16.STOP模式唤醒

（涉及AiP8F320X、AiP8F321X和AiP8F326X系列）

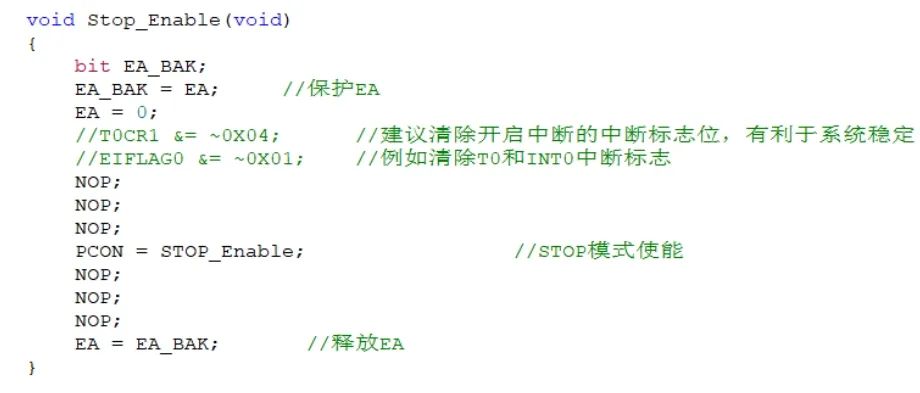

为了消除外部中断有概率无法唤醒STOP的问题，现建议用户如下操作：

步骤1：进入STOP模式之前，关闭总中断。

步骤2：清除项目中开启中断的中断标志位

步骤3：进入STOP状态

步骤4：退出STOP模式，恢复总中断

17.系统上电初始化注意事项

（涉及AiP8F320X、AiP8F321X系列）

由于芯片初始上电时，默认开启LVR为1.9V，系统时钟采用4M工作。当用户将系统时钟切换到8M工作时，由于该频率下的最低工作电压必须高于2.1V，则如果出现电源慢上电情况，电压在2.1V以下1.9V以上同时将系统时钟切换到8M时，则容易出现芯片死机现象。

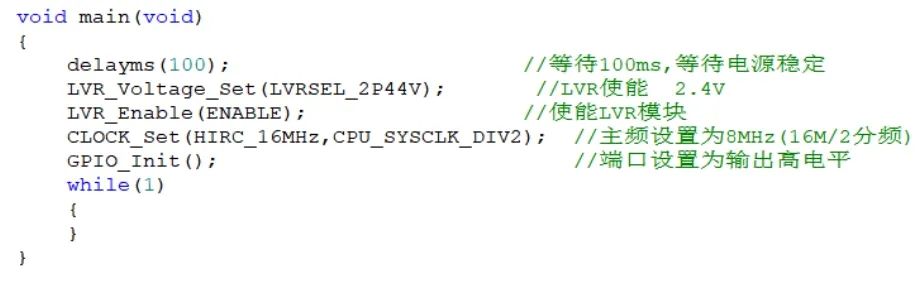

建议如下：

第一步：延时100-200ms，等待电源稳定

第二步：设置LVR

第三步：设置系统时钟频率

18.通信线硬件注意事项

（涉及AiP8F32XX全系列）

18.1. 芯片UART、I2C、SPI等与另外一颗MCU或者WIFI通信

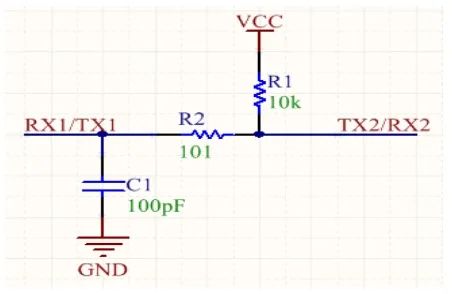

为了降低外接通信引脚对触摸的影响，则可以在通信引脚上加100~220pF电容来降低外部干扰到芯片触摸的影响。 一般建议通信引脚串联电阻(100-510欧姆)、电容(100~220pF)形成RC滤波，其中滤波电容C尽量靠近MCU芯片引脚。

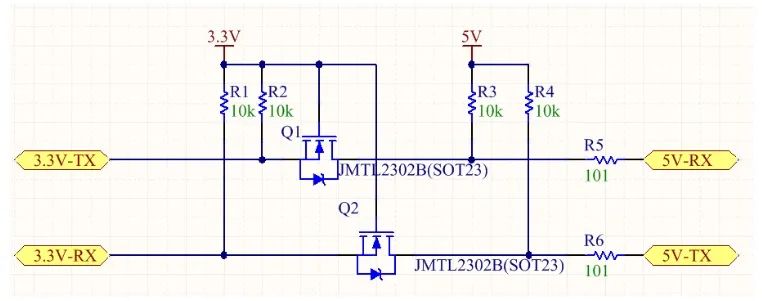

两颗MCU间UART通信

MCU与WIFI通信

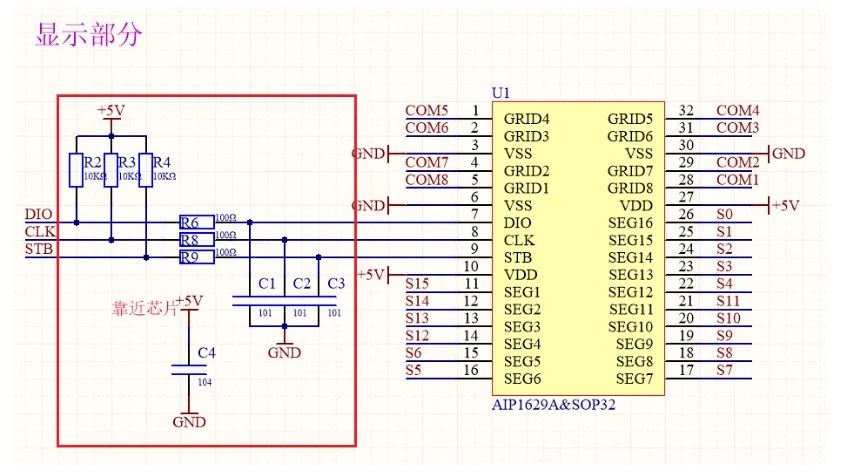

18.2. MCU与LED、LCD、时钟电路等驱动芯片连接的通信

一般建议通信引脚串联电阻(100-510欧姆)、电容(100~220pF)形成RC滤波，其中滤波电容C尽量靠近MCU芯片引脚。

18.3. AD、编码器、红外等信号输入引脚

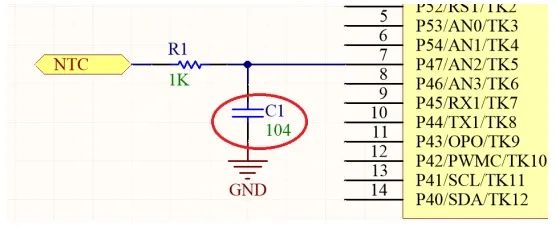

外部信号一般建议采用RC滤波后，再进入MCU引脚用于检测。其中滤波电容C尽量靠近MCU芯片引脚。

19.HXT使用注意事项

（涉及AiP8F32XX全系列）

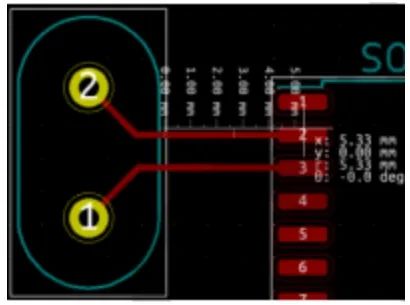

必须使用规格小于等于24MHZ的高速晶振进行4分频配置后才可作为系统时钟，为了提高晶振及芯片的稳定性，建议PCB晶振接口设计应当尽量靠近芯片晶振引脚（5mm左右），如下图所示：

如需了解更多产品资讯，请联系我司授权代理商或销售工程师。
