Texas Instruments LP5860TEVM评估模块是用于测试LP5860T LED矩阵驱动器性能的评估模块 (EVM)。LP586x图形用户界面 (GUI) 用于将USB2ANY连接到LP5860TEVM。TI LP5860TEVM评估模块通过USB2ANY接口适配器提供SPI和I2C输入。

数据手册：*附件：Texas Instruments LP5860TEVM评估模块数据手册.pdf

特性

• LP5860T 11 x 18 LED大电流矩阵驱动器
• 8位模拟和8位或16位PWM调光
• LP586x GUI用于控制EVM

布局

硬件连接

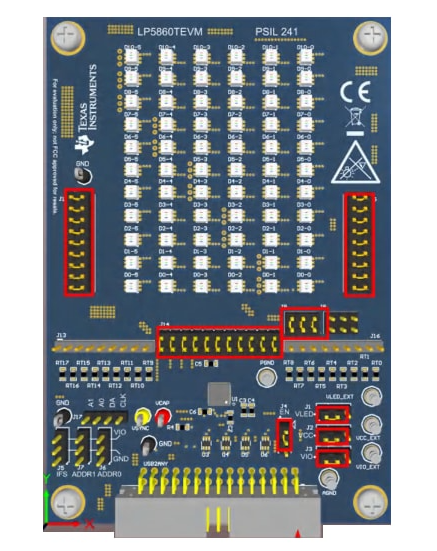

默认跳线设置

LP5860T LED矩阵驱动评估模块技术解析与应用指南

硬件特性

• ?驱动能力?：
  • 11个扫描开关和18个恒流灌电流通道
  • 可驱动最多198个LED点或66个RGB LED像素
  • 每通道支持8位模拟调光(256级)和8/16位PWM调光
• ?通信接口?：
  • SPI接口
  • I2C接口(默认地址0x10)
  • Vsync同步信号输入
• ?保护功能?：
  • LED开路/短路检测
  • 过温保护

软件特性

• ? 图形用户界面(LP586x GUI) ?：
  • 实时LED控制与状态监控
  • 寄存器映射可视化编辑
  • 预定义动画模式(6种)
• ?固件升级?：支持通过USB接口更新USB2ANY适配器固件

评估套件组成

LP5860TEVM套件包含：

• LP5860T评估模块主板
• USB2ANY接口适配器(含30针排线和USB线缆)
• 完整设计资源包(原理图、PCB布局、物料清单)

硬件配置指南

默认配置

在默认跳线设置下，评估板可直接通过USB供电运行：

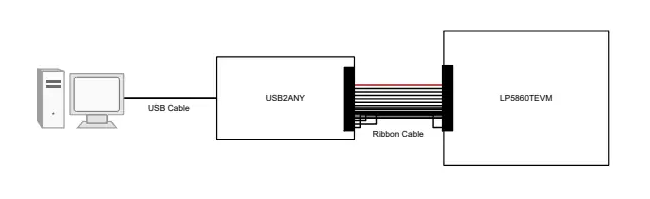

1. 使用30针排线连接USB2ANY与LP5860TEVM
2. 将USB线缆插入电脑USB端口

大电流配置

当设置电流超过20mA时，建议使用外接VLED电源：

1. 连接5V外接电源至VLED_EXT端子
2. 切换跳线J1至另一侧
3. 保持USB连接至电脑

软件控制详解

安装与连接

1. 从TI官网下载LP586x GUI安装包(SNVU871)
2. 运行安装向导完成安装
3. 连接硬件后，GUI自动检测设备状态：
   • 状态栏显示"Hardware Connected"
   • USB2ANY指示灯停止闪烁

关键功能页面

?设备配置页面?：

• 设置全局最大电流(注意LP5860T实际电流值为LP5860的2.5倍)
• 配置数据刷新模式(VSYNC同步需求)
• 启用去重影和低亮度补偿功能

?LED控制页面?：

1. 点击Enable按钮使能驱动器
2. 选择目标LED(支持多选)
3. 设置颜色和亮度
4. 点击Set Brightness上传PWM值
5. 点击VSync激活LED(模式3下必需)

?故障检测功能?：

• 实时监测LED开路/短路状态
• 点击警告栏查看详细故障信息
• 支持故障标志清除功能
• 检测精度要求：
  • 电流>0.5mA
  • PWM>25%

典型应用场景

RGB LED控制

通过自定义设置可实现：

• 独立控制每个RGB LED的亮度和颜色
• 调节白平衡(通过点电流调整)
• 组同步控制(将LED点分配到3个任意组)

动画效果实现

评估模块提供6种预定义动画模式：

1. 流水灯效果
2. 呼吸灯效果
3. 色彩循环
4. 随机闪烁
5. 扫描效果
6. 自定义图案

设计资源

硬件设计文件

• ?原理图?：4层PCB设计(顶层、底层和2个信号层)
• ?物料清单?：
  • 关键元件：
    • LP5860TRKPR LED驱动器
    • 22μF/35V X5R陶瓷电容(C1,C2)
    • RGB LED(OSRAM CLY6D-FKCCK1N1D1BB7D3D3)

性能参数对比

LP5860T与LP5860输出电流对比：

开发注意事项

1. ?热管理?：
   • 满载工作时评估板可能达到环境温度+60°C
   • 确保足够的PCB散热面积
   • 避免高温环境长时间运行
2. ?安全警告?：
   • 评估模块可能包含完全暴露的高压部分
   • 必须使用绝缘工具操作
   • 禁止徒手接触通电组件
3. ?兼容性说明?：
   • 该EVM可通过更换U1芯片兼容LP5868T和LP5866T评估
   • 使用兼容型号时需在GUI起始页选择对应设备标签
