?LP5009/LP5012 RGB LED驱动器技术文档总结

在智能家居和其他使用人机交互的应用中，需要高性能的 RGB LED 驱动器。闪烁、呼吸和追逐等 LED 动画效果极大地改善了用户体验，并且将系统噪音降至最低，这是必不可少的。

LP50xx 器件是一款 9 通道或 12 通道恒流灌电流 LED 驱动器。LP50xx 器件包括集成的混色和亮度控制，预配置简化了软件编码过程。每个通道集成了 12 位、29kHz PWM 发生器，可为 LED 提供平滑、鲜艳的色彩，并消除可听噪声。
*附件：lp5009.pdf

LP50xx 器件在 29 kHz 开关频率下以 12 位 PWM 分辨率控制每个 LED 输出，这有助于实现平滑的调光效果并消除可听噪声。独立的混色和强度控制寄存器使软件编码变得简单。当针对淡入淡出式呼吸效果时，全局 R、G、B 组控制可显着降低微控制器负载。LP50xx 器件还实现了 PWM 相移功能，以帮助降低 LED 同时导启时的输入功率预算。

LP50xx 器件实现自动省电模式，以实现超低静态电流。当通道全部关闭 30 ms 时，器件总功耗降至 10 μA，这使得 LP50xx 器件成为电池供电终端设备的潜在选择。

特性

• 工作电压范围：
  • VCC范围：2.7 V 至 5.5 V
  • EN、SDA 和 SCL 引脚与 1.8V、3.3V 和 5V 电源轨兼容
  • 输出最大电压：6 V
• 12 个高精度恒流灌电流
  • 每通道最大 25.5 mA，VCC全系列
  • 当 V 时，每通道最大 35 mA CC ≥ 3.3 伏
  • 设备间误差：±5%;通道间误差：±5%
• 超低静态电流：
  • 关断模式：1 μA（最大值），EN 低电平
  • 省电模式：10 μA（典型值），EN 高电平，所有 LED 关闭> 30 ms
• 每个通道集成 12 位、29kHz PWM 发生器：
  • 每个通道独立的混色寄存器
  • 每个 RGB LED 模块的独立亮度控制寄存器
  • 可选的对数或线性刻度亮度控制
  • 集成三相PWM移位方案
• 3 个可编程库（R、G、B），可轻松进行每种颜色的软件控制
• 2 个外部硬件地址引脚允许连接多达 4 个设备
• 广播从地址允许同时配置多个设备
• 自动递增允许在一次传输中写入或读取连续寄存器
• 高达 400 kHz 的快速模式 I^2^C速

参数

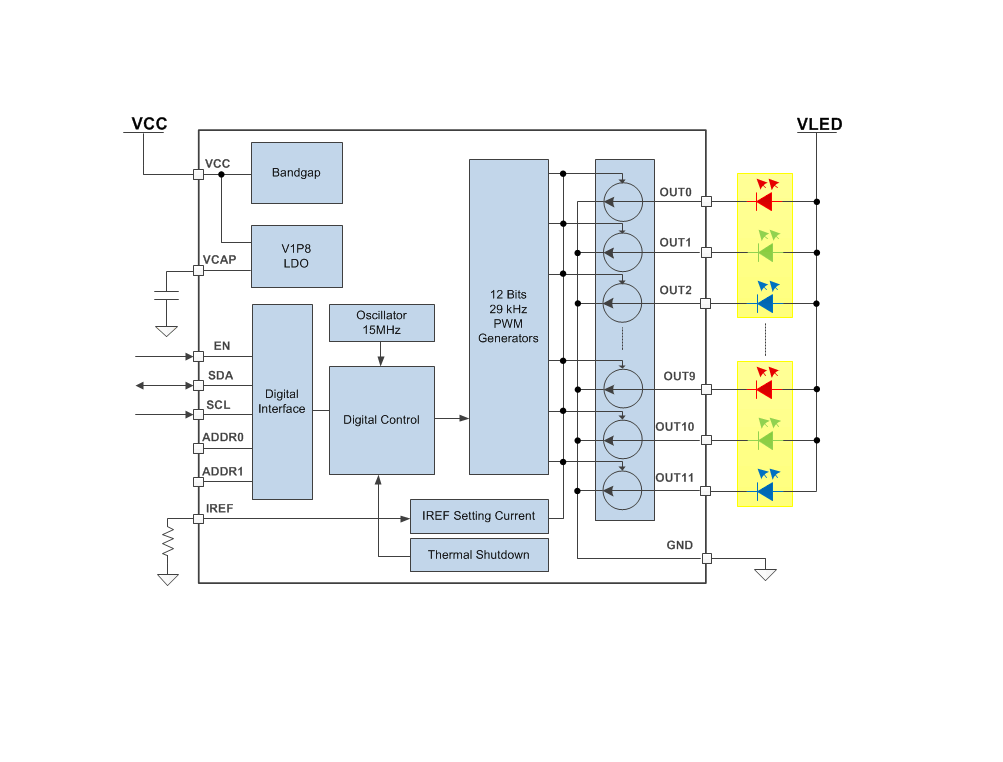

方框图

?1. 产品概述?
LP50xx系列是德州仪器（TI）推出的9/12通道恒流灌电流LED驱动器，专为RGB LED设计，支持2.7V至5.5V宽电压输入，集成12位PWM调光和I2C接口控制。主要特性包括：

• ?高精度输出?：每通道最大电流25.5mA（全电压范围）或35mA（VCC≥3.3V），通道间误差±5%。
• ?低功耗?：待机电流10μA（典型值），关断模式1μA（最大值）。
• ?灵活控制?：独立颜色混合（8位）与亮度调节（8位），支持对数/线性调光曲线。
• ?抗噪声设计?：29kHz PWM频率消除可闻噪声，集成PWM相位偏移功能降低电源纹波。

?2. 关键功能?

• ?PWM控制?：每通道12位分辨率，支持独立或全局（Bank模式）控制，简化多LED同步效果（如呼吸灯）。
• ?自动节能?：LED全关30ms后进入省电模式（10μA）。
• ?保护机制?：热关断（160°C触发）、欠压锁定（UVLO）。

?3. 应用场景?
智能家居（语音助手、门锁）、消费电子（路由器、机顶盒）等需动态LED效果的设备。

?4. 封装与设计?

• ?封装选项?：20引脚WQFN（3mm×3mm）或24引脚TSSOP。
• ?布局建议?：优先放置VCAP电容（1μF）和IREF电阻靠近芯片，优化散热设计。

?5. 寄存器配置?
通过I2C接口访问寄存器，支持自动地址递增，提供：

• ?颜色/亮度寄存器?（如OUTx_COLOR、LEDx_BRIGHTNESS）。
• ?全局控制寄存器?（如Bank模式、省电使能）。
