在智能家居和其他使用人机交互的应用中，需要高性能的 RGB LED 驱动器。闪烁、呼吸和追逐等 LED 动画效果极大地改善了用户体验，并且将系统噪音降至最低，这是必不可少的。

LP50xx 器件是一款 9 通道或 12 通道恒流灌电流 LED 驱动器。LP50xx 器件包括集成的混色和亮度控制，预配置简化了软件编码过程。每个通道集成了 12 位、29kHz PWM 发生器，可为 LED 提供平滑、鲜艳的色彩，并消除可听噪声。
*附件：lp5012.pdf

LP50xx 器件在 29 kHz 开关频率下以 12 位 PWM 分辨率控制每个 LED 输出，这有助于实现平滑的调光效果并消除可听噪声。独立的混色和强度控制寄存器使软件编码变得简单。当针对淡入淡出式呼吸效果时，全局 R、G、B 组控制可显着降低微控制器负载。LP50xx 器件还实现了 PWM 相移功能，以帮助降低 LED 同时导启时的输入功率预算。

LP50xx 器件实现自动省电模式，以实现超低静态电流。当通道全部关闭 30 ms 时，器件总功耗降至 10 μA，这使得 LP50xx 器件成为电池供电终端设备的潜在选择。

特性

工作电压范围：
- VCC范围：2.7 V 至 5.5 V
- EN、SDA 和 SCL 引脚与 1.8V、3.3V 和 5V 电源轨兼容
- 输出最大电压：6 V
12 个高精度恒流灌电流
- 每通道最大 25.5 mA，VCC全系列
- 当 V 时，每通道最大 35 mA CC ≥ 3.3 伏
- 设备间误差：±5%;通道间误差：±5%
超低静态电流：
- 关断模式：1 μA（最大值），EN 低电平
- 省电模式：10 μA（典型值），EN 高电平，所有 LED 关闭> 30 ms
每个通道集成 12 位、29kHz PWM 发生器：
- 每个通道独立的混色寄存器
- 每个 RGB LED 模块的独立亮度控制寄存器
- 可选的对数或线性刻度亮度控制
- 集成三相PWM移位方案
3 个可编程库（R、G、B），可轻松进行每种颜色的软件控制
2 个外部硬件地址引脚允许连接多达 4 个设备
广播从地址允许同时配置多个设备
自动递增允许在一次传输中写入或读取连续寄存器
高达 400 kHz 的快速模式 I^2^C速

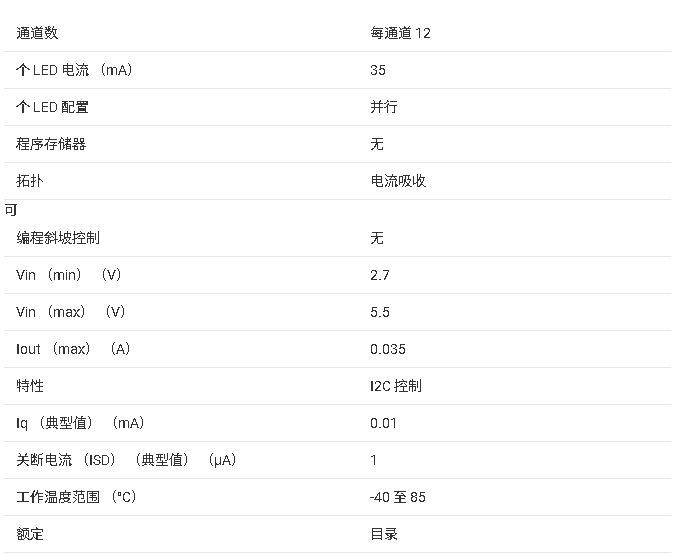

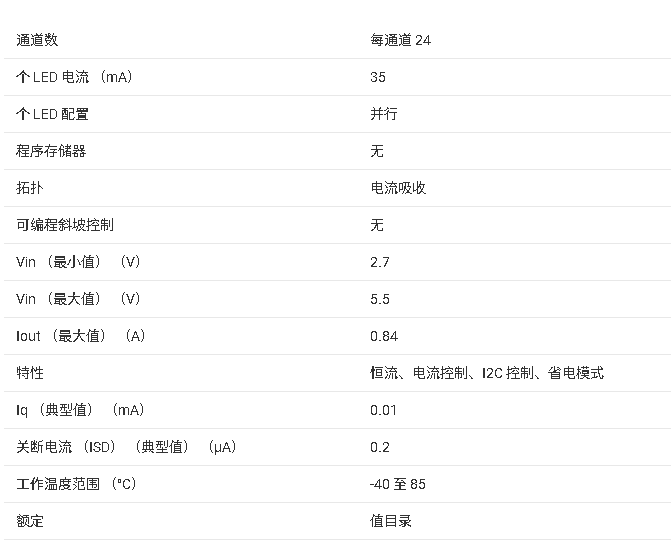

参数

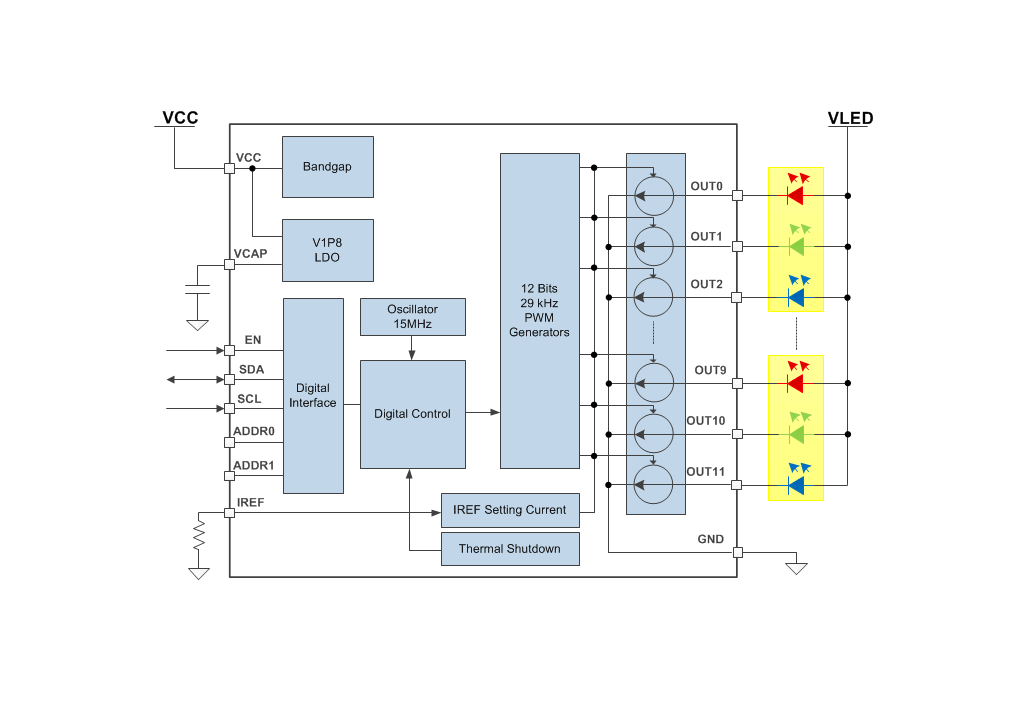

方框图

?1. 产品概述?

?型号?：LP5009（9通道）、LP5012（12通道）
?类型?：超低静态电流、12位PWM I2C RGB LED驱动器
?核心特性?
- ?电压范围?：VCC 2.7V至5.5V，输出耐压6V
- ?通道精度?：12通道恒流灌电流，每通道最大电流25.5mA（全电压范围）或35mA（VCC≥3.3V）
- ?PWM控制?：集成12位29kHz PWM发生器，支持独立色彩混合与亮度调节
- ?低功耗?：休眠模式1μA，节能模式10μA（LED全关>30ms时自动触发）

?2. 关键功能?

?色彩与亮度控制?
- ?独立8位色彩寄存器?：每通道256级色度调节，支持RGB模块超1600万色组合
- ?8位亮度寄存器?：线性/对数调光可选，避免色彩失真
?PWM相位偏移?：分三组相位控制，降低输入电源峰值电流与噪声
? 组控模式（Bank Control） ?：支持多LED同步动画效果（如呼吸、闪烁），简化MCU代码
?自动节能?：无LED激活时自动进入低功耗模式

?3. 硬件设计?

?引脚配置?
- ?关键接口?：I2C（SDA/SCL）、硬件地址引脚（ADDR0/ADDR1支持4设备并联）
- ?输出通道?：OUT0-OUT11（LP5012），OUT0-OUT8（LP5009）
?电流设置?：通过外部电阻RIREF调节，公式：RIREF=KIREF×VIREFISET(KIREF=105,VIREF=0.7V)**R**I**REF**=**I**SET**K**I**REF**×**V**I**REF**?**(**K**I**REF**=**105**,**V**I**REF**=**0.7**V**)
?保护功能?：热关断（160°C触发）、欠压锁定（UVLO）

?4. 应用场景?

?典型设备?：智能音箱、智能家居、电子门锁、烟雾探测器等
?优势?：消除可闻噪声（高频PWM）、低MCU负载（组控模式）、长电池寿命（节能设计）

?5. 封装与布局?

?封装选项?：
- ?WQFN-20?（3mm×3mm，带散热焊盘）
- ?TSSOP-24?（7.8mm×4.4mm）
?PCB建议?：
- 紧邻VCAP引脚放置1μF电容
- 最大化接地铜覆盖率以优化散热

?6. 寄存器与编程?

?I2C接口?：400kHz高速模式，支持广播地址（多设备同步配置）
?核心寄存器?：
- ?DEVICE_CONFIGx?：启用芯片、节能模式、PWM抖动等
- ?BANK_x_COLOR?：组控色彩配置
- ?LEDx_BRIGHTNESS?：独立/组控亮度调节
