Texas Instruments LP5810 4通道RGBW LED驱动器具有超低常规工作电流，点亮LED时的典型电流为0.4mA。这些驱动器与1.8V、3.3V和5V电压范围逻辑引脚兼容。LP5810 LED驱动器具有自主动画引擎控制功能。这些led驱动器提供每个LED的输出电流，可在0.1mA至25.5mA或0.2mA 至51mA之间进行256级调节。LP5810 4通道RGBW LED驱动器的工作温度范围为-40°C至85°C。这些驱动器生成6MHz时钟信号并同步多个设备之间的灯光效果。LP5810驱动器非常适合便携式和可穿戴设备、游戏和家庭娱乐、物联网（IoT）、网络和工业HMI。

数据手册：*附件：Texas Instruments LP5810 4通道RGBW LED驱动器数据手册.pdf

特性

自主动画引擎控制
单个LED点开路/短路检测
集成去重影功能
1MHz（最大值）I^2^C接口
工作温度范围：-40°C至85°C
PWM调光高达无可闻噪声的24kHz频率：
- 独立8位PWM调光分辨率
- 线性或指数调光曲线

规范

工作电压范围：
- 2.7V至5.5V VCC 范围
- 逻辑引脚兼容1.8V、3.3V和5V电压
4个高精度恒流源：
- 每个电流源为0.1mA至51mA
- 最大±5%的器件间误差
- 最大±5%的通道间误差
- 110mV（典型值，25.5mA时）和210mV（典型值，51mA时）超低余量电压
- 可为每个led配置PWM相移
超低功耗：
- 待机：当CHIP_EN = 0（数据保留）时，ISTB = 26μA（典型值）
- 活跃：当led电流 = 25.5mA时，INOR = 0.4mA（典型值）
模拟调光（电流增益控制）：
- 全局1位最大电流（MC）为25.5mA或51mA
- 独立的8位点电流 (DC) 设置

原理图

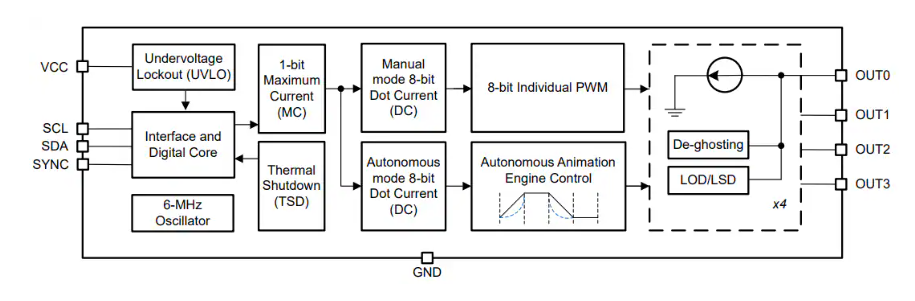

功能框图

德州仪器LP5810 4通道RGBW LED驱动器技术解析

一、关键特性与优势

1. 精密电流控制

?宽电流范围?：每通道0.1mA至51mA可调
?高精度输出?：
- 器件间误差最大±5%
- 通道间误差最大±5%
?低压差工作?：典型110mV@25.5mA，210mV@51mA

2. 调光性能

?模拟调光?：8位点电流(DC)控制(256级)
?PWM调光?：
- 最高24kHz无音频噪声频率
- 8位分辨率(256级)
- 可选线性/指数调光曲线
?相位可调?：每LED独立配置PWM相位

3. 自主动画引擎

内置3个动画引擎单元(AEU)和2个动画暂停单元(APU)
支持4种斜率曲线配置
可编程时间范围0-8秒(16级)
6MHz同步时钟输出

4. 保护特性

LED开路/短路检测
热关断保护(典型150°C)
集成消影(De-ghosting)功能

二、电气特性参数

1. 关键参数

参数	条件	最小值	典型值	最大值	单位
输入电压范围	工作范围	2.7	-	5.5	V
输出电流范围	MC=0	0.1	-	25.5	mA
输出电流范围	MC=1	0.2	-	51	mA
静态电流	待机模式	-	26	-	μA
工作电流	25.5mA输出	-	0.4	-	mA
ESD保护	HBM	-	±2000	-	V
