在智能家居和其他使用人机交互的应用中，需要高性能的 RGB LED 驱动器。闪烁、呼吸、追逐等LED动画效果极大地改善了用户体验，最小的系统噪音至关重要。

LP50xx 器件是一款 18 通道或 24 通道恒流灌电流 LED 驱动器。LP50xx 器件包括集成的混色和亮度控制，预配置简化了软件编码过程。每个通道集成了 12 位、29kHz PWM 发生器，可为 LED 提供平滑、鲜艳的色彩，并消除可听噪声。
*附件：lp5024.pdf

LP50xx器件在29kHz开关频率下以12位PWM分辨率控制每个LED输出，有助于实现平滑的调光效果并消除可听噪声。独立的混色和强度控制寄存器使软件编码变得简单。当针对淡入淡出式呼吸效果时，全局 R、G、B 组控制可显着降低微控制器负载。LP50xx 器件还实现了 PWM 相移功能，以帮助降低 LED 同时导启时的输入功率预算。

LP50xx 器件实现自动省电模式，以实现超低静态电流。当通道全部关闭 30ms 时，器件总功耗降至 10μA，这使得 LP50xx 器件成为电池供电终端设备的潜在选择。

特性

工作电压范围：
- VCC 范围：2.7V 至 5.5V
- EN、SDA 和 SCL 引脚与 1.8V、3.3V 和 5V 电源轨兼容
- 输出最大电压：6V
24 个高精度恒流灌电流
- 每通道最大 25.5mA，VCC 处于全范围
- 当VCC≥3.3V时，每通道最大35mA
- 设备间错误：±7%;通道间误差：±7%
超低静态电流：
- 关断模式：1μA（最大值），EN低电平
- 省电模式：10μA（典型值），EN高电平，所有LED关闭>30ms
每个通道集成 12 位、29kHz PWM 发生器：
- 每个通道独立的混色寄存器
- 每个 RGB LED 模块的独立亮度控制寄存器
- 可选的对数或线性刻度亮度控制
- 集成三相PWM移位方案
3 个可编程组（R、G、B），可轻松对每种颜色进行软件控制
2 个外部硬件地址引脚允许连接多达 4 个设备
广播从地址允许同时配置多个设备
自动递增允许在一次传输中写入或读取连续寄存器
高达 400kHz 的快速模式 I2C 速度

参数

方框图

?1. 产品概述?
LP5018/LP5024是德州仪器（TI）推出的18/24通道恒流灌电流型RGB LED驱动芯片，具有以下核心特性：

?通道配置?：LP5018支持18通道，LP5024支持24通道，每通道独立12位PWM调光（29kHz频率）
?电流精度?：器件间误差±7%，通道间误差±7%，支持25.5mA（全电压范围）或35mA（VCC≥3.3V）最大输出
?控制接口?：I2C兼容接口（最高400kHz），支持4个硬件地址配置
?能效特性?：待机电流1μA（关断模式），10μA（节电模式）

?2. 关键功能?

?独立控制?：
- 每通道8位颜色混合寄存器（OUTx_COLOR）
- 每RGB模块独立8位亮度控制（LEDx_BRIGHTNESS）
- 可选对数/线性调光曲线（通过Log_Scale_EN寄存器）
?组控模式?：
- 支持3组全局RGB调色（BANK_A/B/C_COLOR）
- 全局亮度调节（BANK_BRIGHTNESS）
?相位调制?：
- 集成3相PWM移相功能，降低电源峰值电流
- 12位PWM分辨率（9位硬件+3位抖动增强）

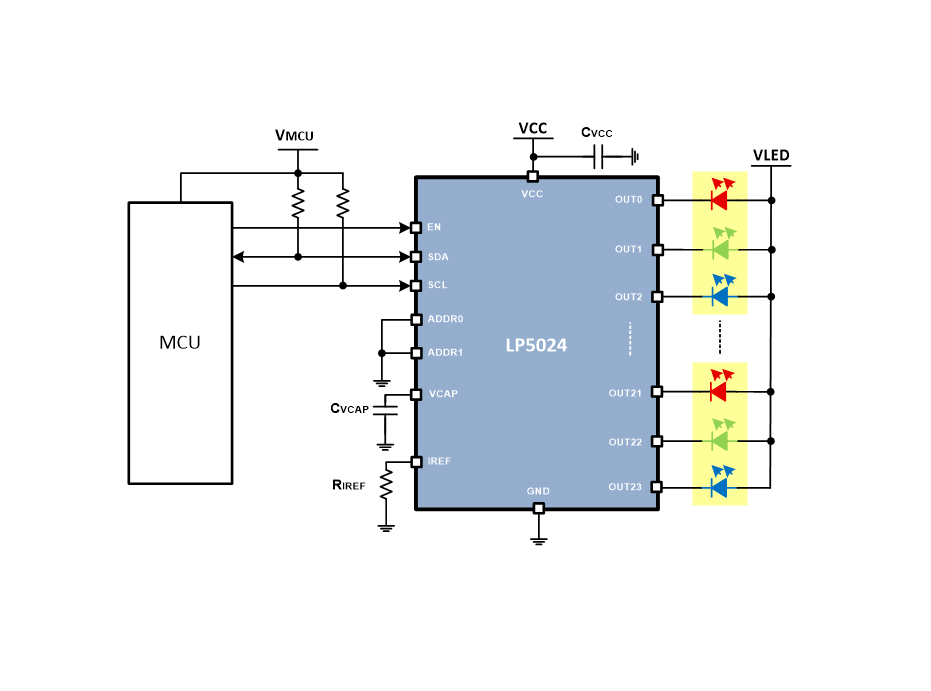

?3. 典型应用?
