?LP5812 4×3矩阵RGB LED驱动器技术文档总结

LP5812 是一款具有自主动画引擎控制功能的 4 × 3 矩阵 RGB LED 驱动器。该器件在点亮LED时具有0.4mA（典型值）的超低正常工作电流。

采用时间交叉复用（TCM）结构，使用4个输出引脚单独控制12个LED点。高侧扫描开关和低侧电流吸收器都包含在一个输出中。对于空间有限的系统，解决方案的总尺寸最小化。
*附件：lp5812.pdf

自主动画引擎可以显着减少控制器的实时负载。每个LED都可以通过相关寄存器进行配置，实现生动、花哨的灯光效果。该器件可产生6MHz时钟信号，并用于同步多个器件之间的灯光效果。

特性

• 工作电压范围：
  • VCC 范围：2.7V 至 5.5V
  • 逻辑引脚兼容 1.8V、3.3V 和 5V
• 时间交叉复用 （TCM） 拓扑：
  • 驱动多达 12 个 LED 或 4 个 RGB LED
  • 1/4、1/3、1/2、1 复用比
  • 支持直接、TCM 和混合驱动模式
• 4个高精度恒流灌电流：
  • 每个电流吸收器 0.1mA 至 51mA
  • 设备到设备误差：最大 ±5%
  • 通道间误差：最大 ±5%
  • 超低裕量电压：25.5mA 时为 110mV（典型值）;210mV（典型值），51mA
  • 可为每个 LED 配置 PWM 相移
• 超低功耗：
  • 待机：ISTB = 26μA（典型值），当CHIP_EN = 0（保留数据）
  • 有源：当LED电流 = 25.5mA时，INOR = 0.4mA（典型值）
• 模拟调光（电流增益控制）
  • 全局 1 位最大电流 （MC）：25.5mA 或 51mA
  • 单独的 8 位点电流 （DC） 设置
• PWM调光高达无噪声24kHz
  • 单独的 8 位 PWM 调光分辨率
  • 线性或指数调光曲线
• 自主动画引擎控制
• 单独的 LED 点开/短检测
• 集成去重影功能
• 1MHz（最大）I2C接口
• –40°C 至 85°C 工作温度范围

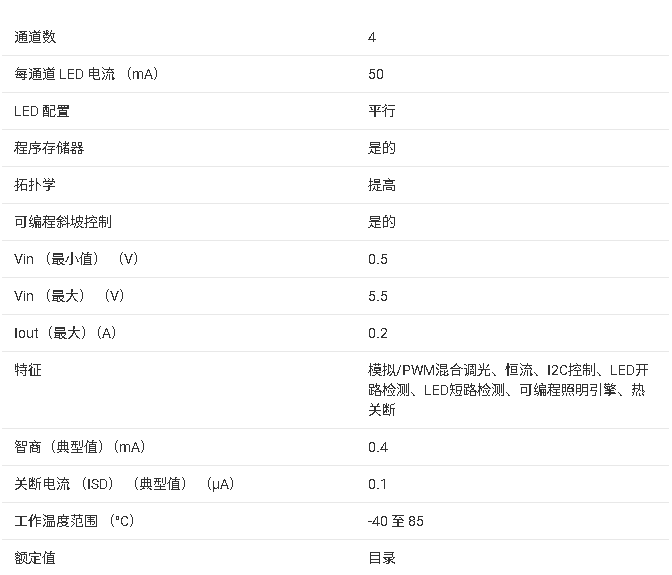

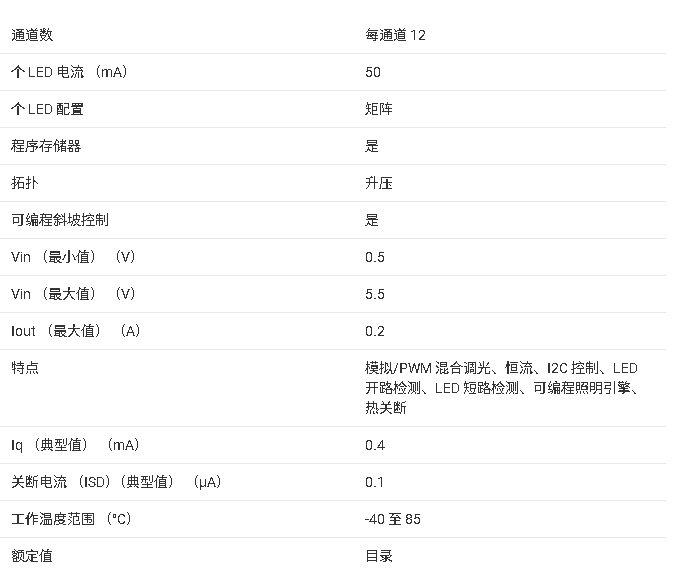

参数

方框图

?1. 核心特性?

• ?驱动能力?：支持12个独立LED或4个RGB LED，采用时间交叉复用（TCM）拓扑，支持直接驱动、TCM驱动及混合驱动模式。
• ?电流控制?：
  • 4路恒流输出，精度±5%（设备间/通道间）。
  • 电流范围：0.1mA至51mA，支持全局1位最大电流（MC）和独立8位点电流（DC）调节。
• ?调光功能?：
  • 模拟调光：256级电流增益控制。
  • PWM调光：24kHz无噪声频率，8位分辨率，支持线性/指数曲线。
• ?低功耗?：待机电流26μA，工作电流0.4mA（LED电流25.5mA时）。

?2. 关键应用场景?

• 便携设备（耳机充电盒、智能手表）、游戏外设（RGB鼠标、VR头显）、IoT（电子标签、门铃）、工业HMI（充电桩）等。

?3. 功能模块?

• ?自主动画引擎?：内置可编程动画单元（AEU/APU），支持淡入淡出、呼吸灯等效果，减轻主控实时负载。
• ?保护机制?：
  • LED开路/短路检测（LOD/LSD），阈值可配置。
  • 热关断（150°C触发，130°C恢复）。
• ?同步功能?：6MHz时钟输出，支持多设备灯光效果同步。

?4. 封装与接口?

• ?封装选项?：DSBGA（1.43×1.34mm）或WSON（3×3mm）。
• ?通信接口?：1MHz I2C，支持标准/快速/快速增强模式，4种地址版本可级联。

?5. 设计支持?

• ?电源建议?：2.7V-5.5V输入，推荐22μF去耦电容。
• ?布局优化?：短而宽的走线降低寄生参数，热焊盘需直接连接PCB以散热。

?6. 文档内容结构?

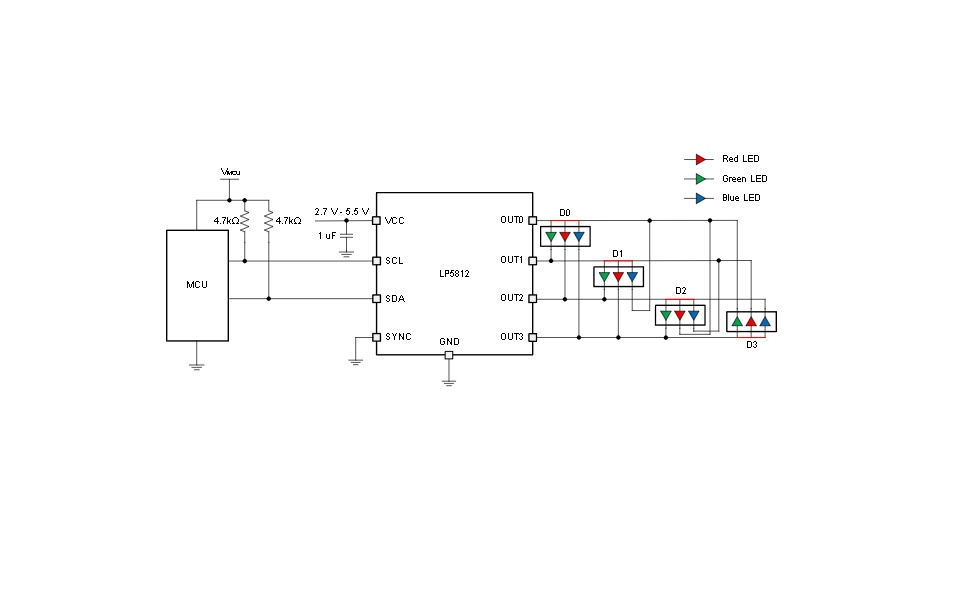

• 详细规格（电气参数、时序要求）、寄存器映射（配置/状态寄存器）、典型应用电路及性能曲线。

注：本文档为德州仪器（TI）LP5812数据手册精简版，完整功能实现需参考原版寄存器配置说明及设计指南。
