?LP8557/LP85571 LED驱动芯片技术文档总结

LP8557 和 LP8557I 是高效 LED 驱动器，每个驱动器均具有集成 DC-DC 电感升压转换器和六个高精度电流吸收器。LP8557 适用于专门使用脉宽调制 （PWM） 信号来控制亮度的应用，而 LP8557I 适用于可利用 I 的应用^2^C master。

升压转换器具有自适应输出电压控制。此功能通过在所有条件下将电压调整到最低的足够水平来最大限度地降低功耗。
*附件：lp8557.pdf

自适应电流吸收裕量电压控制可根据 LED 电流调整裕量电压，以实现最佳系统效率。

LED 灯串自动检测功能允许在具有 1 至 6 个 LED 灯串的系统中使用相同的设备，以实现最大的设计灵活性。

专有的混合 PWM 和电流模式调光可进一步节省系统功耗。相移PWM可降低可听噪声并缩小升压输出电容。

灵活的 CABC 支持结合了基于 PWM 输入和 I 的亮度级别选择^2^C 命令。

特性

• 集成28V功率MOSFET的高效DC-DC升压转换器
• 2.7V 至 5.5V VDD 范围，支持单节锂离子电池应用
• 六个25mA高精度LED电流吸收器
• 自适应升压电压和 LED 电流吸收裕量控制，可实现最大系统效率
• LED 串数自动检测，实现最大的设计灵活性
• 智能相移PWM模式，可降低可听噪声
• PWM输入占空比亮度控制，PWM输出频率可独立于输入频率选择
• 混合 PWM 加电流调光，可提高 LED 驱动光学效率
• 开关频率、PWM输出频率和LED电流可以通过电阻或I进行设置^2^C接口
• 可编程升压软件转换速率控制和扩频方案，可降低开关噪声并提高 EMI 性能
• UVLO、TSD、BST_OVP、BST_OCP、BST_UV、LED OPEN* 和 LED 短路故障覆盖
• 外部元件的最小数量

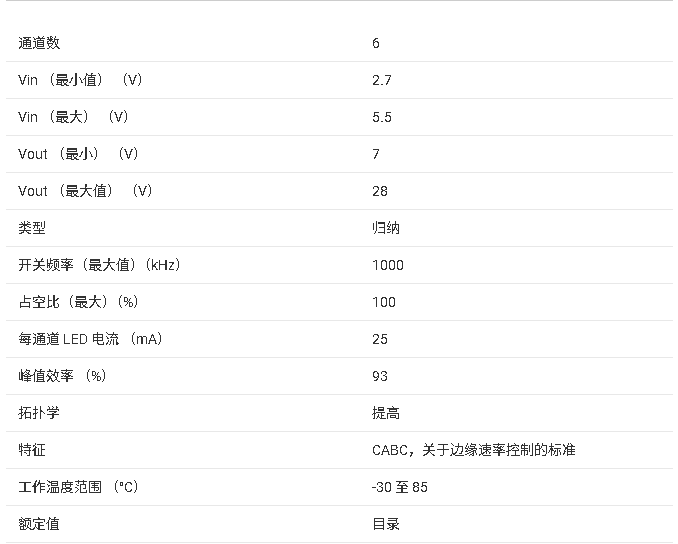

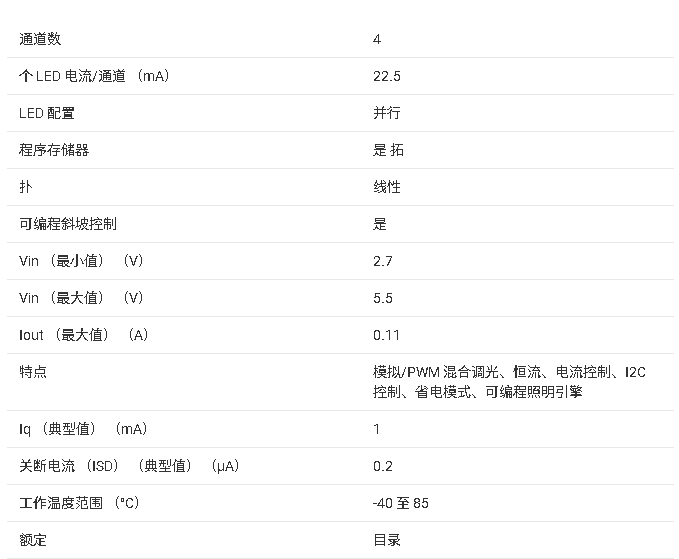

参数

方框图

?1. 产品概述?

• ?型号?：LP8557（PWM控制专用）与LP85571（支持PWM+I2C双模式）
• ?功能?：集成高效DC-DC升压转换器及6路高精度LED电流源，专为平板LCD背光设计。
• ?核心特性?：
  • 输入电压范围2.7V-5.5V，支持单节锂离子电池应用。
  • 升压输出7V-28V，集成功率MOSFET，效率高达90%。
  • 自适应输出电压控制与电流源头电压调节，优化系统效率。

?2. 关键特性?

• ?亮度控制?：
  • 支持PWM调光（LP8557）或PWM+I2C混合调光（LP85571），提供12位分辨率。
  • 混合PWM+电流调光模式（Hybrid Dimming），提升光学效率。
• ?智能保护机制?：
  • 过压/欠压保护（OVP/UVP）、过流保护（OCP）、热关断（TSD）及LED开路/短路检测。
• ?EMI优化?：
  • 可编程开关斜率控制（SREN）和扩频调制（SSEN），降低电磁干扰。

?3. 应用设计?

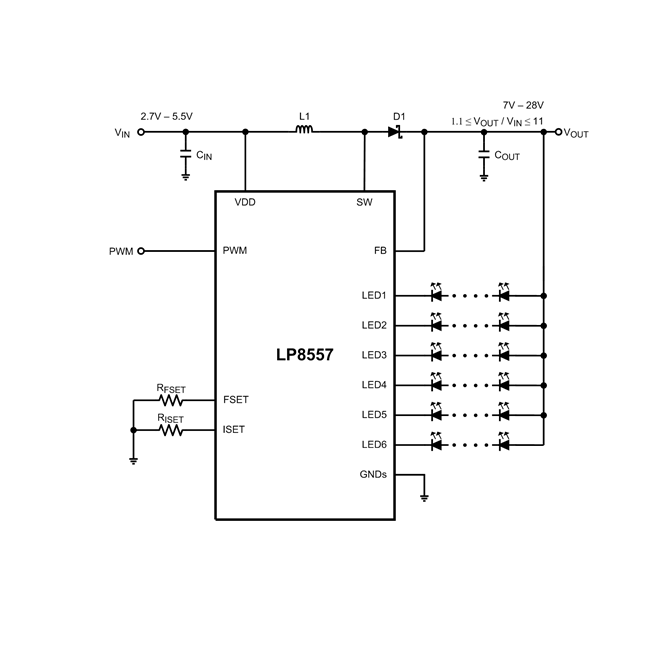

• ?典型电路?：
  • 升压拓扑结构需外接电感（10μH-22μH）、肖特基二极管及输出电容（2×4.7μF）。
• ?布局建议?：
  • 优先缩短SW引脚与肖特基二极管、输出电容的路径，减少寄生电感导致的电压尖峰。
  • 输入电容（10μF）需靠近VDD引脚以抑制电源噪声。

? 4. 寄存器配置（LP85571） ?

• ?亮度设置?：通过BRTHI/BRTLO寄存器实现12位精度调节。
• ?工作模式?：BRTMODE位选择PWM、I2C或混合控制模式。
• ?故障状态?：STATUS寄存器记录LED开路、短路等异常，需读取后清除。

?5. 性能数据?

• ?效率曲线?：6串LED驱动效率在80%-90%间（亮度20%-100%）。
• ?热阻参数?：结到环境热阻（RθJA）75.7°C/W（DSBGA封装）。

?6. 封装与订购?

• ?封装?：16引脚DSBGA（1.906mm×1.64mm），支持-30°C至85°C工作温度。
• ?型号后缀?：
  • "YFQR"（卷带，3000片）或"YFQT"（卷带，250片）。
