?LP5523九通道RGB/白光LED驱动器技术文档总结

LP5523 是一款 9 通道 LED 驱动器，旨在为移动设备产生照明效果。高效电荷泵可在整个锂离子电池电压范围内实现 LED 驱动。该设备配备了内部程序存储器，无需处理器控制即可运行。

LP5523 根据 LED 正向电压要求自主选择最佳电荷泵增益，在较宽的工作范围内保持出色的效率。LP5523 能够在 LED 输出不活动时自动进入省电模式，从而将空闲电流消耗降低至 10 μA（典型值）。
*附件：lp5523.pdf

LP5523 有一个 I^2^C 兼容控制接口，具有四个引脚可选地址。该器件具有灵活的通用输出 （GPO），可用作其他器件的数字控制引脚。INT 引脚可用于在照明序列结束时通知处理器（中断功能）。此外，该器件还具有触发输入接口，允许在多个 LP5523 器件之间进行同步。

该器件只需要四个小型低成本陶瓷电容器。LP5523 采用微型 25 引脚 DSBGA 封装（0.4 mm 间距）。

特性

• 三个独立的程序执行引擎，九个可编程输出，具有25.5 mA满量程电流、8位电流设置分辨率和12位PWM控制分辨率
• 自适应高效 1×/1.5× 点阵电荷泵 - 效率高达 94%
• LED 驱动效率高达 93%
• 电荷泵，具有软启动、过流和短路保护功能
• 内置LED测试
• 200nA 典型待机电流
• 自动省电模式I VDD的 = 10 μA（典型值）
• 双线 I^2^C 兼容控制接口
• 灵活的指令集
• 大容量SRAM程序存储器
• 小型应用电路
• 源（高侧）驱动器
• 架构支持色彩控制

参数

方框图

?1. 产品概述?
LP5523是德州仪器（TI）推出的高性能LED驱动芯片，专为移动设备照明效果设计，集成以下核心功能：

• ?9通道驱动?：支持RGB/白光LED，每通道最大电流25.5mA，8位电流调节精度，12位PWM控制分辨率。
• ?高效电荷泵?：自适应1×/1.5×模式，效率高达94%，具备软启动、过流及短路保护。
• ?内置程序存储器?：可独立运行预编程照明序列，无需处理器干预。
• ?低功耗设计?：待机电流典型值200nA，支持自动省电模式（典型值10μA）。

?2. 关键特性?

• ?三组独立引擎?：支持并行执行不同照明程序，灵活控制LED分组（如键盘背光、指示灯等）。
• ?温度补偿?：通过PWM线性调整亮度，补偿LED因温度变化的亮度波动（-40°C至+90°C）。
• ?LED故障检测?：可检测开路/短路，并测量LED正向电压（VF）。
• ?I?C接口?：支持四地址配置，兼容标准两线控制协议。

?3. 应用场景?

• 娱乐灯光与状态指示灯
• LED背光
• 触觉反馈（如振动马达驱动）
• 可编程电流源

?4. 技术细节?

• ?封装?：25引脚DSBGA（2.26mm×2.26mm），仅需4个小型陶瓷电容。
• ?电气参数?：输入电压2.7V-5.5V，工作温度-30°C至+85°C，电荷泵切换频率1.25MHz。
• ?编程能力?：96条指令存储空间，支持条件跳转、算术运算、触发同步等高级功能。

?5. 设计支持?

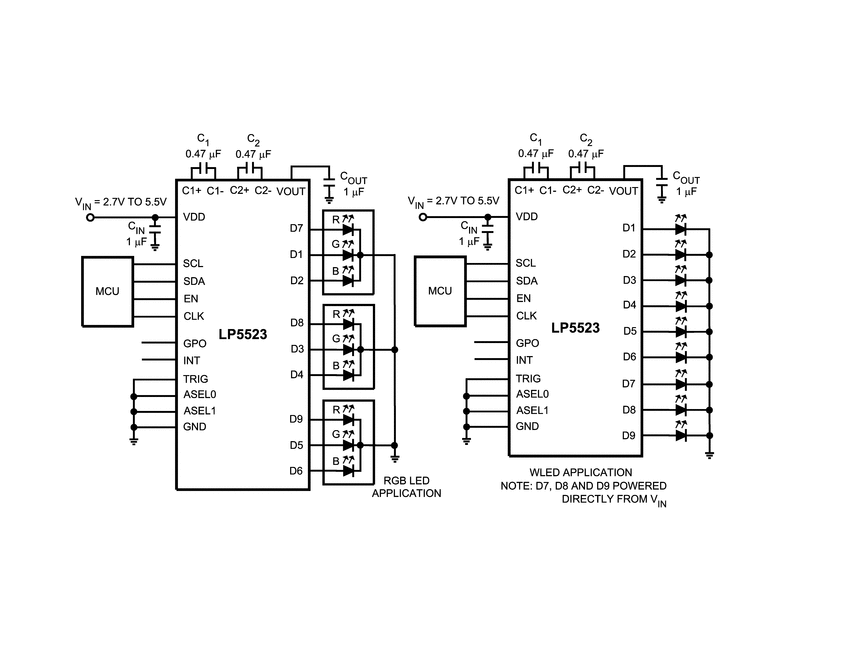

• 提供典型应用电路（如RGB LED驱动、触觉反馈方案）。
• 布局建议：优先使用低ESR陶瓷电容，飞电容推荐0.47μF（X7R/X5R材质）。

?6. 文档内容?
包含完整寄存器映射表（如PWM控制、温度传感器配置）、指令集详解及时序图，适用于快速开发复杂照明效果。

?注?：完整功能需参考数据手册中的绝对最大额定值、ESD等级及热性能参数以确保可靠性。
