LP5521 是一款三通道 LED 驱动器，旨在为移动设备产生各种照明效果。高效电荷泵可在整个锂离子电池电压范围内实现 LED 驱动。该设备具有用于创建各种照明序列的程序存储器。加载程序存储器后，LP5521 可以自主运行，无需处理器控制，从而节省功耗。

该器件根据LED正向电压要求自动选择适当的电荷泵增益，在较宽的工作范围内保持出色的效率，并且能够在LED输出不活动时自动进入省电模式，从而降低电流消耗。
*附件：lp5521.pdf

三个独立的 LED 通道具有精确的可编程电流源和 PWM 控制。每个通道都有程序存储器，用于通过PWM控制创建所需的照明序列。

LP5521 具有灵活的数字接口。触发I/O和32kHz时钟输入允许多个器件之间的同步。当 LED 序列结束时，中断输出可用于通知处理器。LP5521 具有四个引脚可选 I^2^C 兼容地址。这允许在一个 I 中连接多达四个并行设备^2^C 兼容总线。GPO 和 INT 引脚可用作其他设备的数字控制引脚。

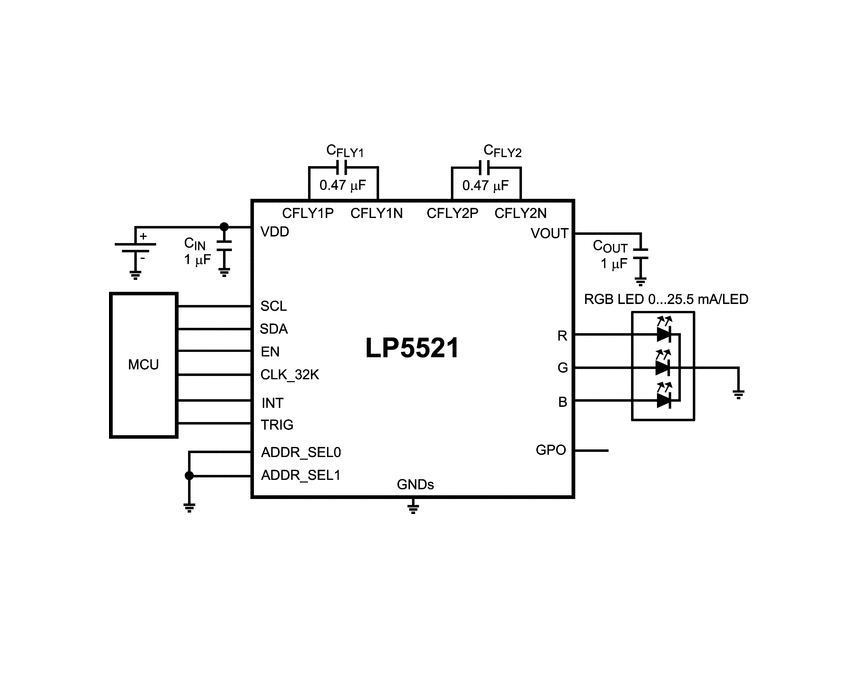

LP5521 只需要四个小型低成本陶瓷电容器。

提供全面的应用工具，包括用于轻松进行 LED 序列编程的命令编译器。

特性

具有 1× 和 1.5× 增益的自适应电荷泵可提供高达 95% 的 LED 驱动效率
电荷泵，具有软启动和过流短路保护功能
低输入纹波和EMI
解决方案尺寸非常小，无需电感或电阻
200nA 典型关断电流
自动省电模式
我^2^C 兼容接口
独立可编程恒流输出，具有8位电流设置和8位PWM控制
典型 LED 输出饱和电压 50 mV，电流匹配 1%
具有灵活指令集的三个程序执行引擎
无需外部控制即可自主运行
大容量SRAM程序存储器
两个通用数字输出

参数

方框图

?1. 核心功能与特性?

?驱动能力?：集成三通道独立可编程恒流源（每通道0-25.5mA，8位分辨率），支持RGB或单色LED驱动，电流匹配精度达1%。
?高效电荷泵?：自适应1×/1.5×增益切换，效率高达95%，具备软启动、过流及短路保护功能。
?自主运行?：内置SRAM程序存储器，可存储16条指令/通道，支持脱离MCU独立运行照明序列。
?灵活控制?：I?C兼容接口（4个可选地址），支持8位PWM调光（256Hz/558Hz可选），提供线性/对数亮度曲线。
?低功耗设计?：待机电流低至200nA，支持自动节能模式（无PWM活动时关闭模拟模块）。

?2. 关键应用场景?

移动设备装饰灯（手机/RGB指示灯）
LCD背光及键盘照明
医疗设备（如血糖仪）、POS终端、电子门禁系统

?3. 硬件设计要点?

?电容选型?：需使用X5R/X7R陶瓷电容（C IN /C ~~OUT~~ =1μF，C ~~FLY~~ =0.47μF），耐压≥6.3V。
?布局建议?：电荷泵电容需紧贴芯片，优先采用0402/0504封装以降低ESR。
?热管理?：DSBGA封装热阻70.7°C/W，需注意PCB散热设计。

?4. 编程与配置?

?指令集?：支持渐变（Ramp）、延时（Wait）、跳转（Branch）、触发同步（Trigger）等命令，可通过编译器生成二进制代码。
?模式控制?：
- ?直接模式?：通过I?C实时设置PWM占空比。
- ?序列模式?：预编程照明效果（如呼吸灯、闪烁），支持循环与嵌套逻辑。
?寄存器映射?：提供通道独立的状态/电流/PWM/程序计数器（PC）寄存器组。

?5. 安全与保护机制?
