?LP5520 RGB背光LED驱动器技术文档总结

LP5520 是一款用于小型彩色 LCD 的 RGB 背光 LED 驱动器。与白色 LED 背光相比，RGB 背光可在显示屏上实现更好的色彩并节省功耗。该器件提供小巧简单的驱动器解决方案，无需光学反馈。显示模块生产中的校准可以在一个温度下完成。LP5520 在很宽的温度范围内产生真正的白光。三个独立的 LED 驱动器具有精确的可编程电流吸收器和 PWM 调制控制。使用内部校准存储器和外部温度传感器，调整 RGB LED 电流以实现完美的白平衡，而不受亮度设置或温度的影响。用户可编程校准存储器具有每种颜色的强度与温度数据。该白平衡校准数据可以编程到背光模块生产线上的存储器中。

该器件具有磁性升压转换器，可根据电池电压产生高达 20 V LED 的电源电压。输出可设置为5 V至20 V的1 V步长。在自适应模式下，电路会自动将输出电压调整到足够的最低水平，以实现最低功耗。使用放置在靠近 LED 的外部温度传感器测量温度。例如，第二个ADC输入可用于环境光测量。
*附件：lp5520.pdf

特性

• 温度补偿 LED 强度和颜色
• 每种颜色的单独校准系数
• 色彩准确度 ΔX 和 ΔY ≤ 0.003
• 12位ADC，用于测量2个传感器
• 红色、绿色和蓝色 （RGB） LED 的可调电流输出
• 0.2% 典型 LED 输出电流匹配
• 每种颜色的 PWM 控制输入
• SPI 和我^2^C 兼容接口
• 单线控制的独立模式
• 一次一种颜色的顺序模式
• 磁性高效升压转换器
• 5 V 至 20 V 的可编程输出电压
• 自适应输出电压控制选项
• < 2μA典型关断电流

参数

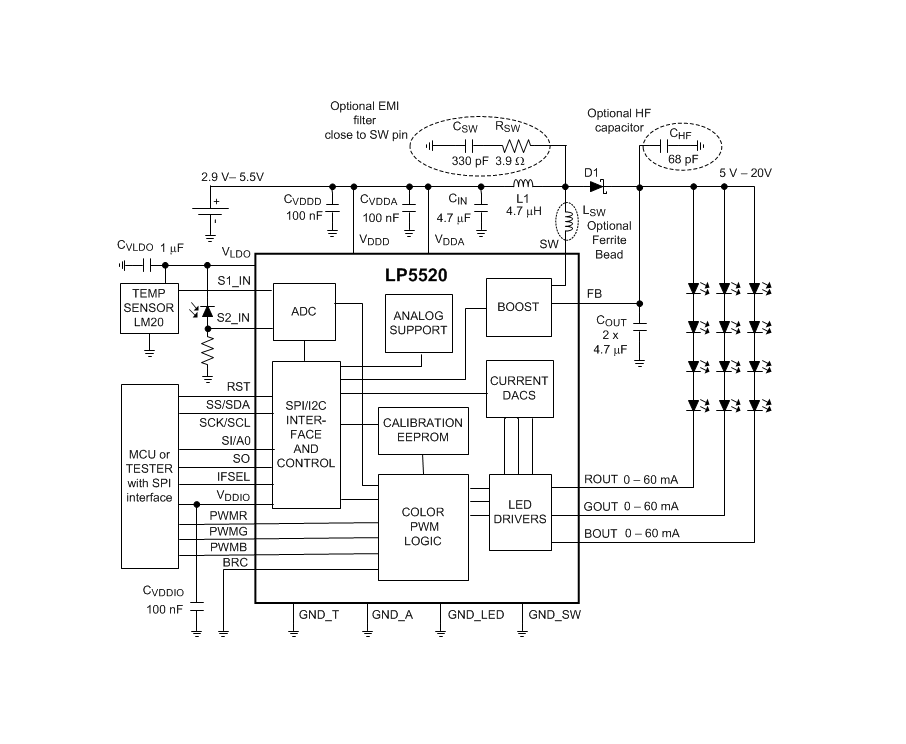

方框图

?1. 产品概述?
LP5520是德州仪器（TI）推出的一款专为小型彩色LCD设计的RGB背光LED驱动芯片，具有温度补偿、色彩校准和高精度电流控制功能，适用于显示背光及LED照明应用。

?2. 核心特性?

• ?温度补偿与色彩校准?：通过12位ADC测量外部传感器数据，结合EEPROM存储的校准系数，实现ΔX/Y ≤ 0.003的色彩精度。
• ?多通道驱动?：独立控制红（R）、绿（G）、蓝（B）三路LED，每路输出电流0-60mA（8位分辨率，步长235μA），支持PWM调光（12位分辨率）。
• ?高效升压转换器?：磁升压DC-DC可将输入电压（2.9-5.5V）升至5-20V，支持自适应输出电压调节以优化功耗。
• ?灵活接口?：兼容SPI和I?C通信协议，支持手动、自动及独立工作模式。

?3. 应用场景?

• 液晶显示屏背光（如手机、平板）
• RGB LED照明系统

?4. 关键功能模块?

• ?EEPROM校准存储?：保存温度-亮度曲线、传感器参数及默认电流值，支持在线编程。
• ?自适应亮度控制?：通过外部PWM信号（BRC引脚）或寄存器配置实现8级对数亮度调节。
• ?保护机制?：包含过压、过流、热关断及反馈断路保护。

?5. 封装与规格?

• ?封装?：25引脚DSBGA（2.787mm × 2.621mm）
• ?工作温度?：-30°C至85°C
• ?典型效率?：>80%（升压转换器，20V输出时）

?6. 设计支持?

• 推荐外围元件：4.7μH电感、低ESR陶瓷电容（X5R/X7R）、肖特基二极管。
• 布局指南强调最小化高频电流回路，分离模拟/数字地以降低噪声。
