?LP55281 12通道RGB/白光LED驱动器技术文档总结

LP55281 器件是用于手持设备的四重 RGB LED 驱动器。它可以驱动 4 个 RGB LED 组和一个 fun-light LED。升压DC-DC转换器以高效率驱动大电流负载。RGB 驱动器可以驱动单个颜色 LED 或由升压输出或外部电源供电的 RGB LED。内置音频同步功能允许用户将趣光 LED 同步到音频输入。灵活的 SPI 或 I^2^C 接口可以轻松控制LP55281。小YZR0036或YPG0036封装以及最少数量的外部元件最适合手持设备。该LP55281还具有LED测试功能，例如，可用于在生产中检查LED连接。
*附件：lp55281.pdf

特性

• 单个 Fun-Light LED 的音频同步
• 四个PWM控制的RGB LED驱动器
• 高效升压DC-DC转换器
• SPI 或 I^2^C 兼容接口
• 我中的两个地址^2^C 兼容接口
• 通过串行接口进行 LED 连接测试

参数

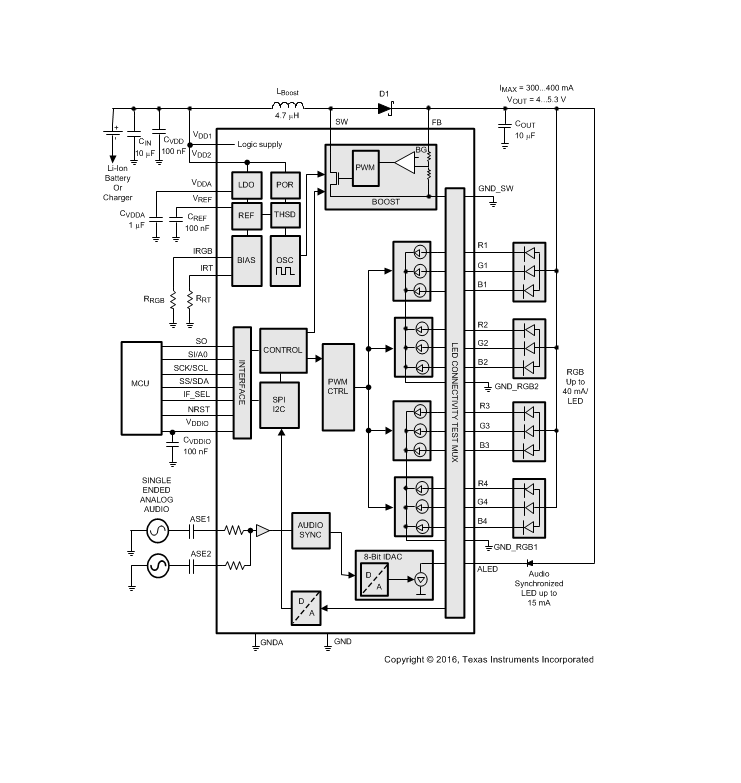

方框图

?1. 核心特性?

• ?多通道驱动?：支持12通道LED（4组RGB或单色），每通道独立PWM控制（6位精度），电流可通过外部电阻RRGB调节（最大40mA/LED）。
• ?高效升压转换器?：集成磁升压DC-DC，输入2.7-5.5V，输出4-5.3V可调（8位寄存器控制），效率达75%以上，支持300-400mA负载。
• ?音频同步功能?：ALED输出可同步音频输入（0-1.6V峰峰值），支持自动增益控制（AGC）和阈值调节。
• ?双接口控制?：兼容SPI（最高13MHz）和I?C（400kHz）接口，支持两种I?C地址（4Ch/4Dh）。

?2. 关键应用场景?

• 移动设备（手机、PDA、MP3播放器）的背光/装饰LED驱动。
• 需要动态光效同步音频的场景（如音乐可视化）。

?3. 功能模块详解?

• ?RGB驱动?：
  • 每通道支持25%/50%/75%/100%电流分级（通过2位IPLS寄存器）。
  • PWM频率可选（9.92kHz/19.84kHz/39.68kHz）。
• ?升压转换器?：
  • 提供过压、过流、反馈断开保护，支持PWM和轻载脉冲跳过模式。
  • 开关频率可选（1MHz/1.67MHz/2MHz，默认2MHz）。
• ?LED测试功能?：通过ADC检测各LED引脚电压（精度±3%），用于生产连线检测。

?4. 封装与电气参数?

• ?封装?：36引脚DSBGA（2.982mm×2.982mm），工作温度-30°C至85°C。
• ?绝对最大额定值?：
  • LED引脚电压：-0.3V至7.2V，逻辑引脚电压：-0.3V至6V。
  • 结温上限：150°C。

?5. 设计支持?

• ?推荐外围电路?：
  • 输入/输出电容：10?F（低ESR陶瓷电容）。
  • 电感：4.7?H（2MHz操作时，TDK VLF4012等）。
  • 肖特基二极管：反向耐压>VOUT，平均电流>1A。
• ?布局要点?：优先缩短升压路径（SW-二极管-输出电容-GND），减少寄生电感。

?6. 典型初始化流程?

1. 复位后配置RGB电流等级（IPLS）和PWM占空比。
2. 设置升压输出电压（如4.7V）和开关频率。
3. 启用升压和RGB驱动（EN_BOOST/EN_RGBx寄存器位）。

?7. 安全与兼容性?

• 支持7V输入保护（需外接2.8V LDO）。
• 符合ESD标准（HBM ±2000V）。

文档还包含详细的寄存器映射、时序图及典型应用电路，适用于便携设备的高效LED驱动设计。
