?LP55231九通道RGB/白光LED驱动器技术文档总结

LP55231是一款 9 通道 LED 驱动器，旨在为移动设备产生照明效果。高效电荷泵可在整个锂离子电池电压范围内实现 LED 驱动。该器件配备内部程序存储器，无需处理器控制即可运行。

LP55231有一个 I^2^C兼容控制接口，具有四个引脚可选地址。INT引脚可用于在照明序列结束时通知处理器（中断功能）。此外，该器件还具有触发输入接口，允许在多个LP55231器件之间进行同步等。通过根据LED正向电压要求自动选择最佳电荷泵增益，在较宽的工作范围内保持出色的效率。当LED输出不活动时，该器件能够自动进入省电模式，从而将空闲电流消耗降低至10 μA（典型值）。只需要四个小型低成本陶瓷电容器。
*附件：lp55231.pdf

特性

• 三个独立的程序执行引擎，9个可编程输出，具有25.5mA满量程电流、8位电流设置分辨率和
  12位PWM控制分辨率
• 自适应高效 1×/1.5× 点阵电荷泵 - 效率高达 94%
• LED 驱动效率高达 93%
• 带软启动的电荷泵
• 过流和短路保护
• 内置LED测试
• 200nA 典型待机电流
• 自动省电模式; 我 VDD的 = 10 μA（典型值）
• 双线 I^2^C 兼容控制接口
• 灵活的指令集
• 大容量SRAM程序存储器
• 小型应用电路
• 源（高侧）驱动器
• 架构支持色彩控制

参数

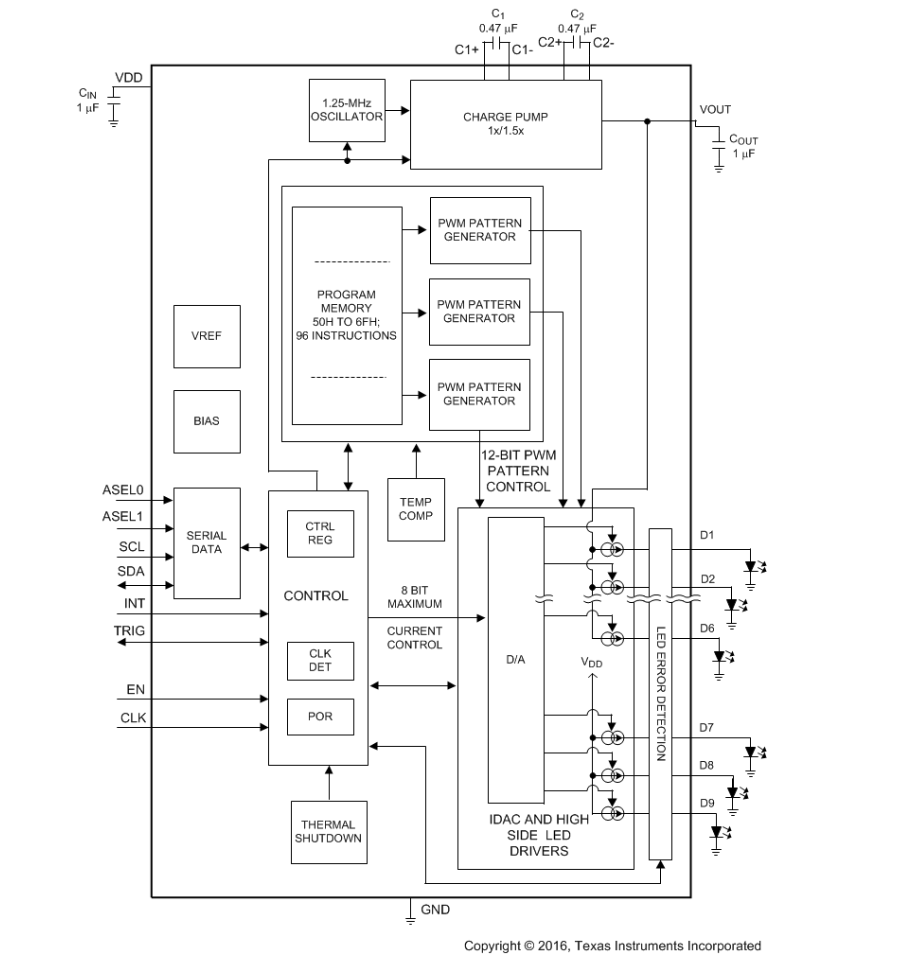

方框图

?LP55231九通道RGB/白光LED驱动器技术文档总结?

?1. 产品概述?
LP55231是德州仪器（TI）推出的高性能9通道LED驱动芯片，专为移动设备灯光效果设计。核心特性包括：

• ?多通道驱动?：支持9路独立可编程输出（D1-D9），每路最大电流25.5mA，8位电流调节精度和12位PWM控制分辨率。
• ?高效电荷泵?：自适应1×/1.5×分数电荷泵，效率高达94%，支持软启动和过流/短路保护。
• ?集成内存?：内置SRAM程序存储器，可脱离处理器独立运行灯光序列。
• ?低功耗?：待机电流典型值200nA，支持自动省电模式（典型值10?A）。

?2. 关键功能?

• ?温度补偿?：通过PWM线性调整LED亮度以补偿温度影响，支持-30°C至+90°C范围。
• ?LED故障检测?：内置开路/短路检测及LED正向电压测量功能。
• ?灵活控制接口?：I2C兼容接口（4个可编程地址），支持中断触发和同步信号输入（TRIG引脚）。
• ?多模式编程?：3个独立程序执行引擎，支持96条指令存储，可分组控制LED实现复杂动态效果。

?3. 应用场景?

• 娱乐灯光与指示灯
• LED背光
• 触觉反馈（如振动马达驱动）
• 智能家居（电子锁、温控器）
• 游戏耳机/音响灯光效果

?4. 电气特性?

• ?工作电压?：2.7V至5.5V（适配锂离子电池）
• ?电荷泵输出?：1.5×模式下4.5V稳压输出，1×模式直通输入电压
• ?PWM频率?：312Hz，支持对数/线性调光
• ?封装?：4mm×4mm 24引脚WQFN，带裸露焊盘散热

?5. 设计支持?

• ?典型电路?：仅需4个陶瓷电容（C1/C2=0.47?F，CIN/COUT=1?F）
• ?布局建议?：优先使用X7R/X5R材质电容，飞电容需贴近芯片放置以降低ESR。
• ?开发资源?：提供寄存器映射表、指令集及示例代码（如RGB LED驱动、触觉反馈方案）。

?6. 安全与兼容性?

• 符合ESD防护标准（HBM ±2.5kV，CDM ±1kV）
• 工作温度范围：-30°C至+85°C
• 热关断保护：结温达150°C时自动关闭

该文档完整覆盖了芯片功能、寄存器配置、电气参数及应用设计指南，适用于需要复杂LED控制的便携式设备开发。
