?LP8543 LED驱动器技术文档总结

LP8543 是一款带有集成升压转换器的白光 LED 驱动器。它有 7 个可调节的 电流吸收器，可由 SMBus 或 I 控制^2^C 兼容串行 接口、PWM 输入和环境光传感器 （ALS）。

升压转换器具有基于LED驱动器电压的自适应输出电压控制。 此功能通过将电压调整到最低的足够水平来最大限度地降低功耗 所有条件。相移 PWM 调光可进一步节省功耗，尤其是在性能不佳的情况下 匹配 LED 灯串的正向电压。升压电压也可以通过 SMBus/I^2^C.
*附件：lp8543.pdf

内部EEPROM存储背光亮度和环境光传感器的数据 校准。在背光单元生产过程中可以校准亮度，以便所有单元 产生相同的亮度。EEPROM 还存储 LED 控制方程的系数和 默认 LED 电流值。LED 电流可在 0 至 60 mA 范围内进行 8 位调节。

LP8543 具有多种安全和诊断功能。低输入电压检测匝数 如果系统卡住并且电池完全放电，芯片就会关闭。输入电压检测 阈值可针对不同的电池配置进行调整。热调节减少背光 亮度高于设定温度。LED 故障检测报告开路或 LED 短路故障。提高 过流故障检测可在发生过流事件时保护芯片。

LP8543 采用 WQFN 24 引脚封装。

特性

• 集成FET的高压DC/DC升压转换器
• 5.5V 至 22V 输入电压范围，支持 2 个、3 个和 4 个锂离子电池。
• 与传统升压转换器拓扑相比，具有自适应升压输出的PWM相移控制可提高效率
• PWM亮度控制，用于单线控制和独立使用
• 数字环境光传感器接口，具有用户编程的环境光到背光亮度曲线
• 易于使用的EEPROM校准，用于电流、强度和环境光响应设置
• 七个LED驱动器，具有LED故障（短路/开路）检测功能
• 8位LED电流控制
• 内部热保护和背光安全调光功能
• 两线，SMBus/ I^2^C 兼容控制接口
• 低输入电压检测和关断
• 外部元件的最小数量
• WQFN 24引脚封装，4 x 4 x 0.8 mm

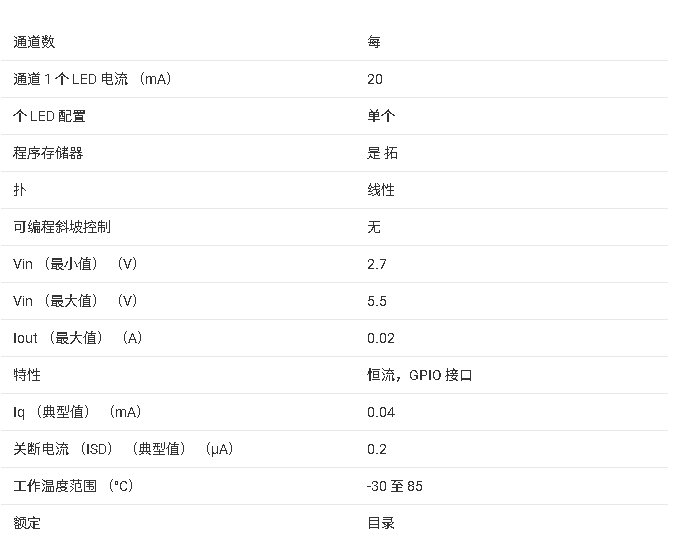

参数

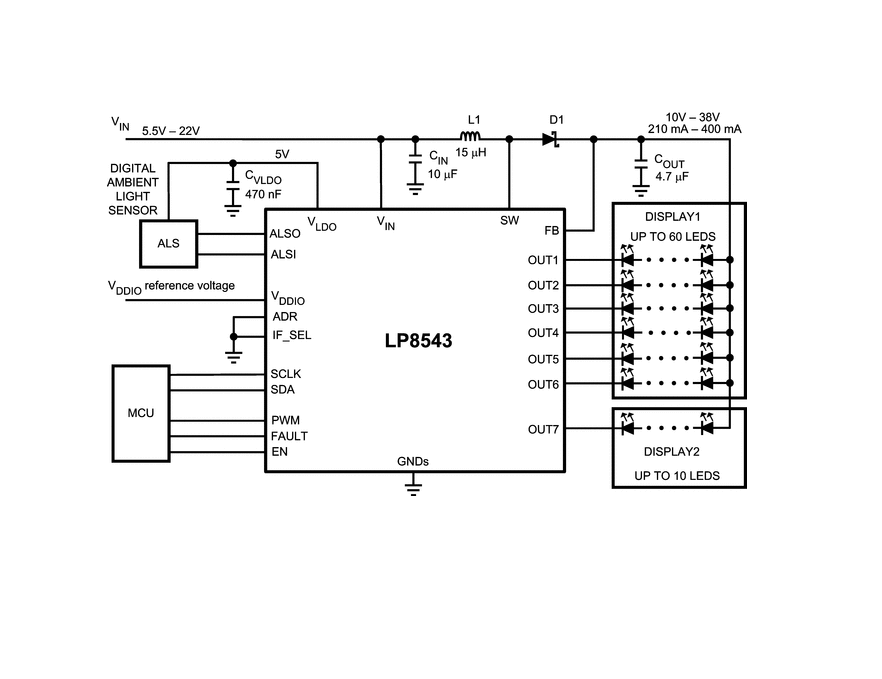

方框图

?1. 产品概述?
LP8543是德州仪器（TI）推出的SMBus/I2C可控白光LED驱动器，专为中大型LCD背光设计。其核心特性包括：

• ?集成升压转换器?：输入电压范围5.5V至22V，支持2x/3x/4x锂离子电池，输出电压最高38V。
• ?多通道驱动?：7路可调电流输出（每路0-60mA），支持LED短路/开路检测。
• ?高效控制?：采用相位偏移PWM（PSPWM）技术，根据LED串电压动态调整升压输出，提升能效。
• ?环境光传感接口?：支持数字光传感器，可编程光强-亮度曲线。
• ?EEPROM校准?：存储电流、亮度及环境光响应参数，确保生产一致性。

?2. 关键功能?

• ?亮度控制?：支持4种模式（电流调节、内部PWM、外部PWM输入、环境光补偿）。
• ?自适应升压?：自动调整输出电压至最低需求，减少功耗。
• ?故障保护?：包括LED开路/短路检测、输入欠压保护、过流保护及热关断。
• ?通信接口?：兼容SMBus/I2C协议，支持地址引脚（ADR）配置。

?3. 应用场景?

• 10英寸以上LCD显示屏背光（如平板、车载显示）。
• LED照明系统（需多通道独立控制场景）。

?4. 封装与电气特性?

• ?封装?：24引脚WQFN（4x4x0.8mm），底部带散热焊盘。
• ?工作温度?：-40°C至+85°C，结温上限125°C。
• ?效率优化?：典型效率>85%（升压转换器），PSPWM模式降低峰值电流需求。

?5. 设计支持?

• ?外部元件?：推荐15μH电感、4.7μF输出电容（陶瓷）、肖特基二极管（60V耐压）。
• ?PCB布局?：强调紧凑布局以减少噪声，散热焊盘需连接至大面积铜箔。
