?LP5524四通道LED驱动器技术文档总结

LP5524 器件是一款高度集成的双区 LED 驱动器，可并联驱动多达四个 LED，总输出电流为 100 mA。稳压高侧内部电流源可在所有 LED 中提供出色的电流和亮度匹配。

LP5524 为四个指示灯 LED 提供过流保护和脉宽调制 （PWM） 控制，无需外部元件。

LED驱动器电流源分为两个独立控制的组，用于驱动辅助显示器、键盘和指示灯LED。亮度控制是通过将PWM信号施加到每个使能引脚来实现的。默认LED电流在工厂可编程，可选的外部电阻器可用于将LED电流设置为用户可编程值。

LP5524 采用微型 9 引脚薄型 DSBGA 封装。
*附件：lp5524.pdf

特性

• 宽输入电压范围：2.7 V 至 5.5 V
• 高侧LED驱动器
• 驱动四个 LED，每个 LED 的电流高达 25 mA
• 0.4% 典型电流匹配
• PWM亮度控制
• 过流保护
• 快速瞬态响应
• 可选外部 ISET 电阻
• 超小解决方案尺寸：
  • 无外部组件
  • 9引脚DSBGA封装，间距为0.4mm：
    • 1.24 mm × 1.24 mm × 0.6 mm（最大长 × 宽 × 高）

参数

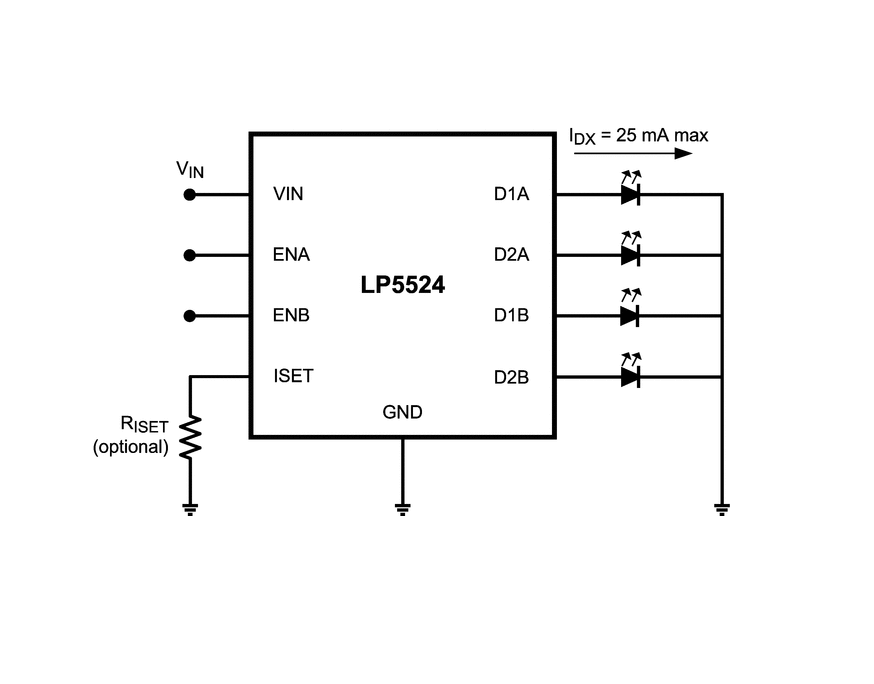

方框图

?1. 核心特性?

• ?输入电压范围?：2.7V至5.5V，支持高边LED驱动，每通道最大输出电流25mA（四通道合计100mA）。
• ?电流匹配精度?：典型值0.4%，确保LED亮度一致性。
• ?控制方式?：支持PWM调光，可通过外部电阻（RISET）编程电流，默认电流可工厂预设。
• ?保护功能?：过流保护、快速瞬态响应，无需外部组件。
• ?封装尺寸?：超小9引脚DSBGA封装（1.24mm×1.24mm×0.6mm）。

?2. 应用场景?

• 副显示屏背光、键盘背光、状态指示灯等低功耗LED驱动场景。

?3. 关键设计要点?

• ?电流设置?：通过公式 IDX = 515 / RISET (A) 计算电阻值（如32.4kΩ对应15.9mA）。
• ?PWM调光?：需最小33μs导通时间，亮度与占空比线性相关。
• ?布局建议?：优先低阻抗路径设计，VIN引脚附近放置去耦电容（推荐100nF陶瓷电容）。

?4. 电气参数?

• ?效率?：静态电流低至170μA（激活模式），关机电流0.2μA。
• ?热性能?：结温范围-40°C至125°C，热阻101.9°C/W（需注意散热设计）。

?5. 版本更新?

• 2016年11月修订版（Rev C）优化了热阻数据，新增布局示例和ESD评级（±2000V HBM）。

?6. 订购信息?

• 提供DSBGA封装型号（如LP5524TM-5/NOPB），支持卷带包装（250/3000片每卷）。

文档完整覆盖了芯片功能、设计指南及生产数据，适用于便携式设备的LED驱动解决方案开发。
